Пилотные гидролинии (NO.2) — HITACHI UH14

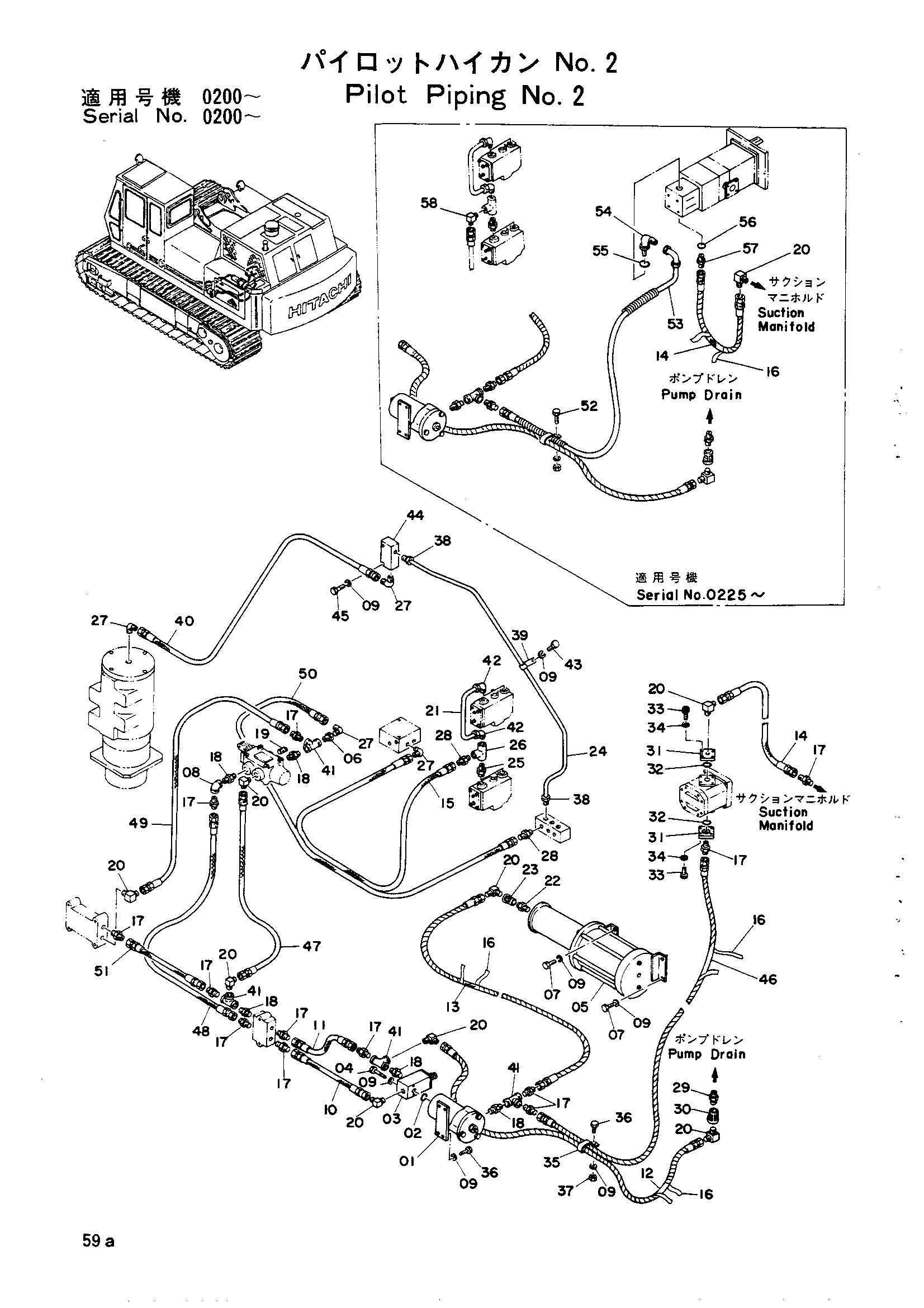

Заводская схема «Пилотные гидролинии (NO.2)» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9016150 | Масляный фильтр | 1 |
| 02 | 954493 | Уплотнительное кольцо | 1 |
| 03 | 9402995 | Клапан релифе (5) | 1 |
| 04 | M111063 | Болт 10X63 | 2 |
| 05 | 9402512 | Гидроаккумулятор | 1 |
| 06 | 94-1608 | Переходник | 1 |
| 07 | M111020 | Болт | 4 |
| 08 | 94-0617 | Угловой штуцер (50) | 5 |
| 09 | A590910 | Пружинная шайба | 14 |
| 10 | 4514832 | Шланг | 1 |
| 11 | 4514833 | Шланг | 1 |
| 12 | 4512165 | Шланг | 1 |
| 13 | 4055314 | Шланг | 1 |
| 14 | 4514831 | Шланг | 1 |
| 15 | 4032739 | Шланг | 1 |
| 16 | 4044420 | Защита 500 | 3 |
| 17 | 94-1303 | Адаптер 1/2(130) | 9 |
| 17 | 94-1303 | Адаптер 1/2(130) | 12 |
| 18 | 94-1703 | Адаптер (150) | 5 |
| 19 | 94-2024 | Пробка | 1 |
| 20 | 94-1403 | Угловой штуцер 1/2(100) | 8 |
| 21 | 4056596 | Трубка | 1 |
| 22 | 94-1702 | Адаптер (40) | 1 |
| 23 | 94-0686 | Переходник | 1 |
| 24 | 4056600 | Трубка | 1 |
| 25 | 94-1701 | Адаптер (130) | 1 |
| 26 | 94-0660 | TEE (100) | 1 |
| 27 | 94-1401 | Е.лбов | 4 |
| 28 | 94-1301 | Адаптер | 1 |
| 28 | 94-1301 | Адаптер | 2 |
| 29 | 94-1704 | Адаптер | 1 |
| 30 | 94-0688 | Переходник | 1 |
| 31 | 4509434 | Крышка | 2 |
| 32 | A810025 | Уплотнительное кольцо G25 | 2 |
| 33 | M340832 | Болт с внутренним шестигранником | 8 |
| 34 | 4514388 | Шайба | 8 |
| 35 | 4033785 | Хомут W | 1 |
| 36 | M111020 | Болт | 4 |
| 36 | M111020 | Болт | 5 |
| 37 | M501008 | Гайка | 1 |
| 38 | 4507113 | Штуцер (180) | 2 |
| 39 | D42857 | Зажим | 1 |
| 40 | 4043584 | Шланг | 1 |
| 41 | 94-0662 | TEE (100) | 4 |
| 42 | 4507112 | Штуцер | 2 |
| 43 | M111016 | Болт | 1 |
| 44 | 4043585 | Коллектор | 1 |
| 45 | M111050 | Болт 10X50 | 2 |
| 46 | 4514833 | Шланг | 1 |
| 47 | 4055314 | Шланг | 1 |
| 48 | 4055314 | Шланг | 1 |
| 49 | 4514831 | Шланг | 1 |
| 50 | 4043583 | Шланг | 1 |
| 51 | 4514833 | Шланг | 1 |
| 52 | M111036 | Болт | 1 |
| 53 | 4511341 | Шланг | 1 |
| 54 | 4037760 | Угловой штуцер в сборе | 1 |
| 55 | 4506418 | Уплотнительное кольцо | 1 |
| 56 | 4506424 | Уплотнительное кольцо | 1 |
| 57 | 4068314 | Адаптер (50) | 1 |
| 58 | 94-1401 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
