Гидроцилиндр ковша (удлинённый рукоять) — HITACHI UH14

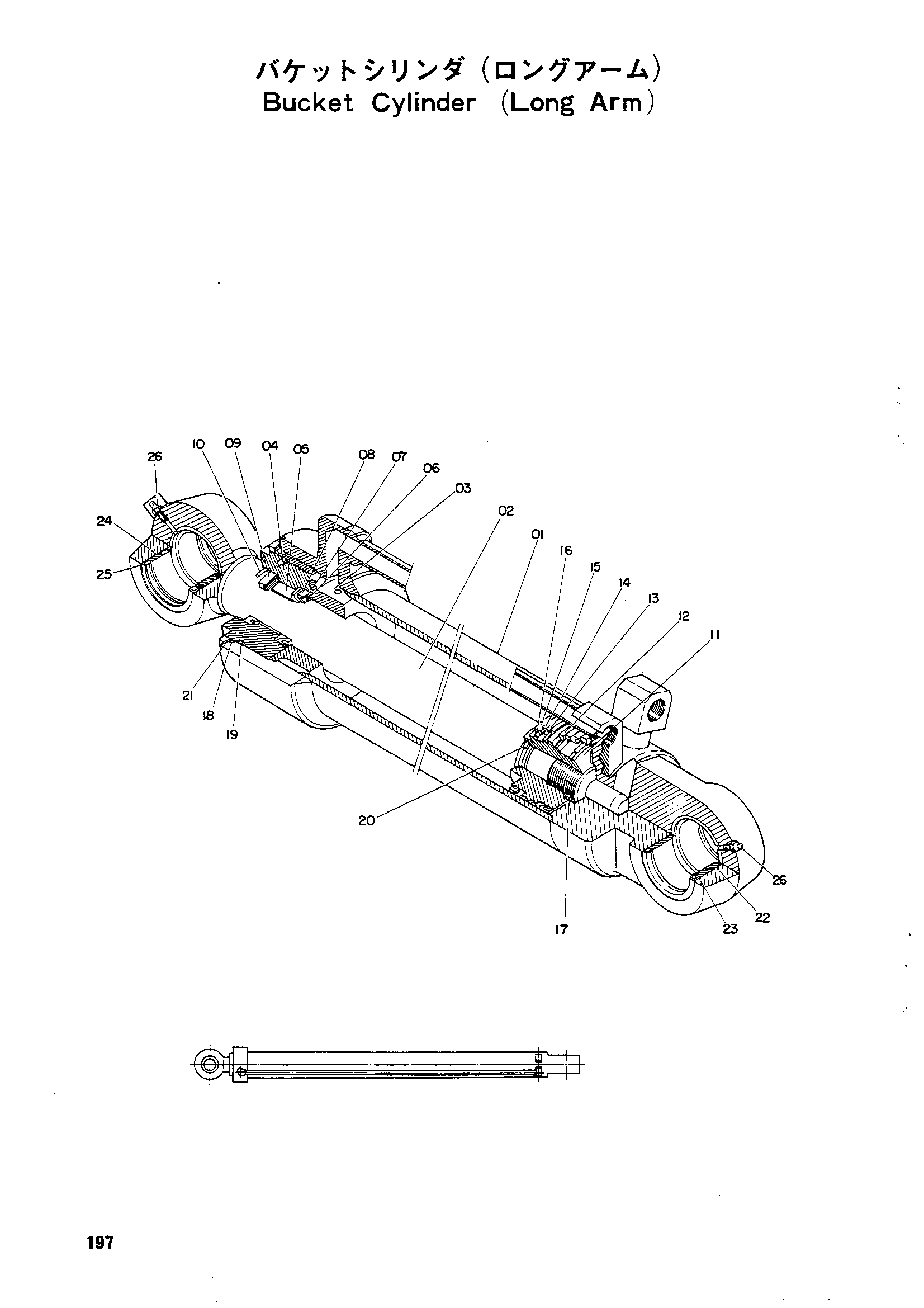

Заводская схема «Гидроцилиндр ковша (удлинённый рукоять)» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4058821 | Гидроцилиндр в сборе | 1 | |
| 01 | 4061951 | Гидроцилиндр | 1 |
| 02 | 4061952 | Шток поршня | 1 |
| 03 | 4509055 | Проставка | 1 |
| 04 | 4505306 | Головка гидроцилиндр | 1 |
| 05 | 992614 замена: 4062037 | Втулка | 1 |
| 06 | 992616 | Кольцо стопорный | 1 |
| 07 | 992618 | Головка манжета | 1 |
| 08 | 4511916 замена: 4062037 | У-ринг | 1 |
| 09 | 4062336 замена: 4062037 | Грязесъёмное кольцо | 1 |
| 10 | 4062337 | Кольцо стопорный | 1 |
| 11 | 4061953 | Поршень | 1 |
| 12 | 992627 замена: 4062037 | Поршневое кольцо | 2 |
| 13 | 992628 замена: 4062037 | Уплотнение нейлоновый | 2 |
| 14 | 992629 замена: 4062037 | У-ринг | 2 |
| 15 | 992630 | Держатель у-ринг | 2 |
| 16 | 992631 | Ограничитель | 2 |
| 17 | 4062338 | Установочный винт | 1 |
| 18 | 4512700 замена: 4062037 | Уплотнительное кольцо | 1 |
| 19 | 4062339 замена: 4062037 | Уплотнительное кольцо | 1 |
| 20 | 4062340 | Уплотнительное кольцо | 1 |
| 21 | 992634 | Стопорная шайба | 1 |
| 22 | 4509062 | Втулка пальца | 1 |
| 23 | 4509064 | Грязесъёмное кольцо | 2 |
| 24 | 4061955 | Втулка пальца | 1 |
| 25 | 4061954 | Грязесъёмное кольцо | 2 |
| 26 | J75481 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
