Гидроцилиндр рукояти (удлинённый рукоять) — HITACHI UH14

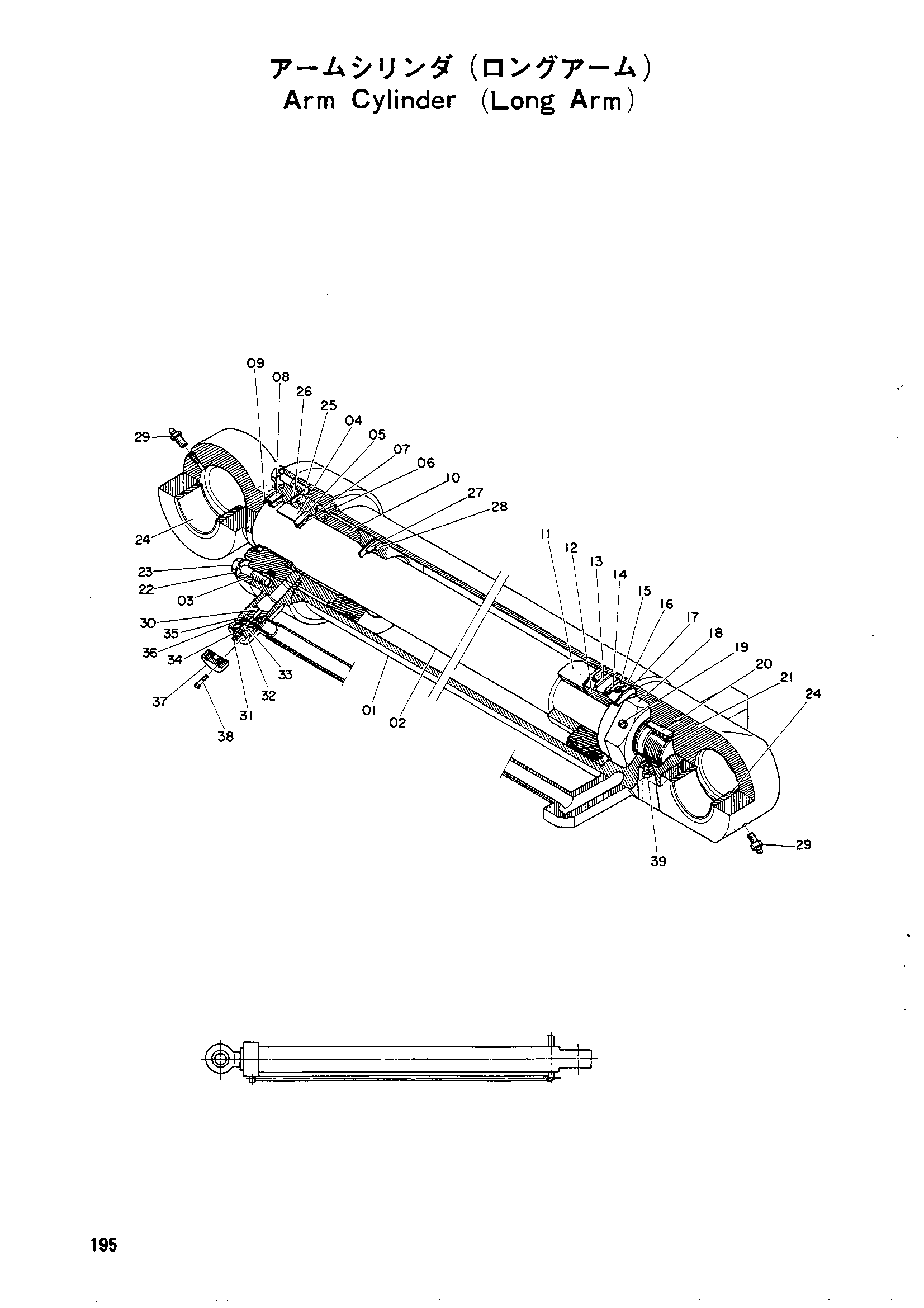

Заводская схема «Гидроцилиндр рукояти (удлинённый рукоять)» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4053267 | Кйл.индер в сборе | 1 | |
| 01 | 4505086 | Гидроцилиндр | 1 |
| 02 | 4036986 | Шток поршня | 1 |
| 03 | 4505099 | Головка гидроцилиндр | 1 |
| 04 | 4505950 замена: 4062036 | Втулка | 1 |
| 05 | 4505951 замена: 4062036 | У-ринг | 1 |
| 06 | 4505952 | Манжета головка | 1 |
| 07 | 4505953 | Кольцо стопорный | 1 |
| 08 | 4505954 замена: 4062036 | Грязесъёмное кольцо | 1 |
| 09 | 4505955 | Кольцо стопорный | 1 |
| 10 | 4061950 | Проставка в сборе | 1 |
| 11 | 4505957 | Кольцо амортизатор | 1 |
| 12 | 4505067 | Поршень | 1 |
| 13 | 4505068 замена: 4062036 | Поршневое кольцо | 2 |
| 14 | 4505069 замена: 4062036 | Уплотнение нейлоновый | 2 |
| 15 | 4505070 замена: 4062036 | У-ринг | 2 |
| 16 | 4505071 | Держатель у-ринг | 2 |
| 17 | 4505072 | Ограничитель | 2 |
| 18 | 4505073 | Гайка | 1 |
| 19 | 4061783 | Установочный винт | 1 |
| 20 | 4505075 | Кольцо амортизатор | 1 |
| 21 | 4505076 | Кольцо стопорный | 1 |
| 22 | 4505077 | Пружинная шайба | 16 |
| 23 | 4505078 | Болт | 16 |
| 24 | 4508089 | Втулка пальца | 2 |
| 25 | 4505080 замена: 4062036 | Уплотнительное кольцо | 1 |
| 26 | 4505081 замена: 4062036 | Опорное кольцо | 1 |
| 27 | 4505082 замена: 4062036 | Уплотнительное кольцо | 1 |
| 28 | 4505083 замена: 4062036 | Опорное кольцо | 2 |
| 29 | J75481 | Штуцер | 2 |
| 30 | 4505090 | Клапан втулка | 1 |
| 31 | 4505091 | Шток клапан | 1 |
| 32 | 4505092 | Уплотнительное кольцо | 1 |
| 33 | 4505093 | Пробка клапан | 1 |
| 34 | 4505094 | Гайка | 1 |
| 35 | 4505095 | Уплотнительное кольцо | 1 |
| 36 | 4505096 | Опорное кольцо | 1 |
| 37 | 4505983 | Крышка | 1 |
| 38 | 4505984 | Болт | 2 |
| 39 | 4507991 | Клапан блеатхер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
