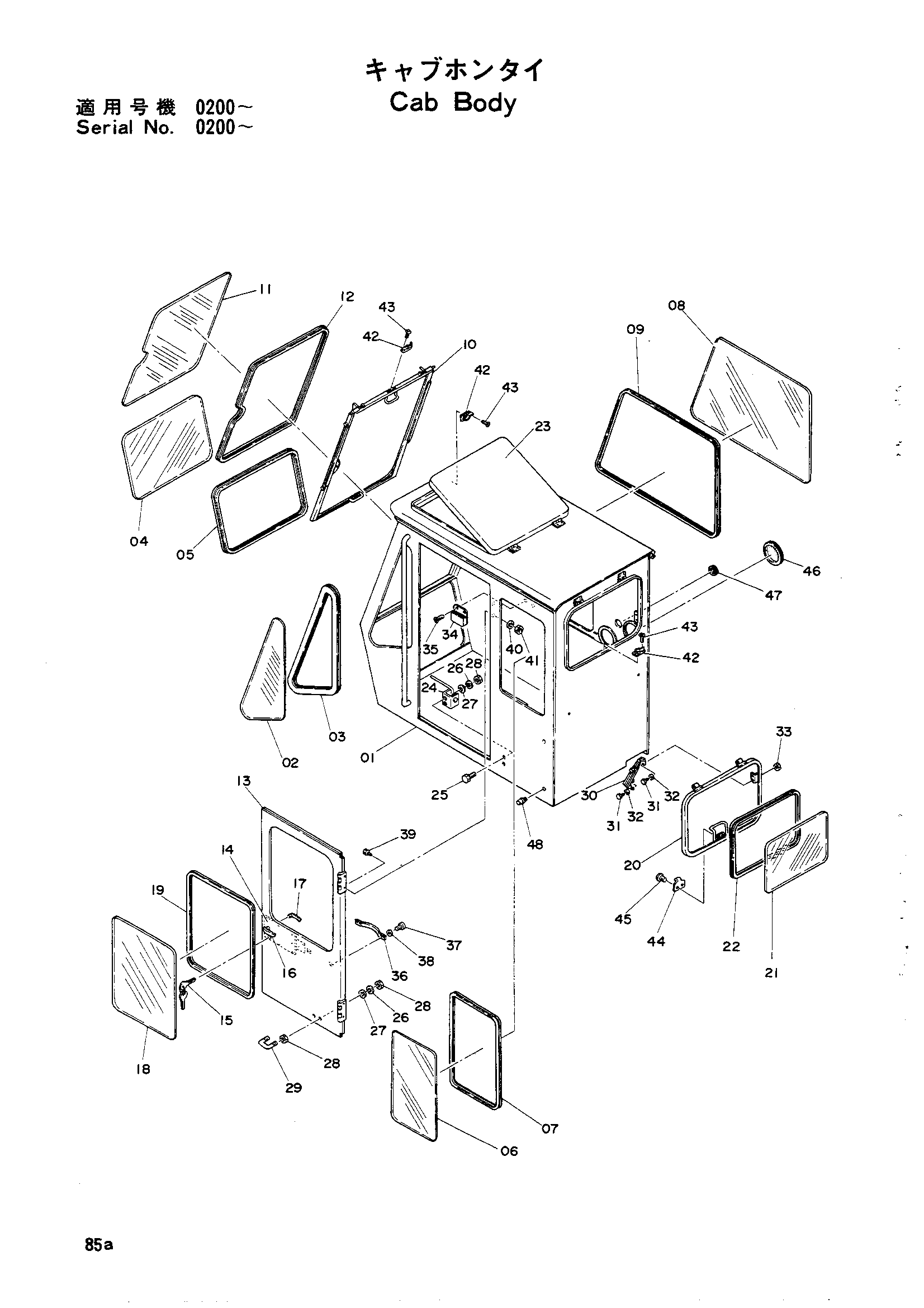

Кабина корпус — HITACHI UH14

Заводская схема «Кабина корпус» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4054861	Кабина корпус в сборе	1
01	4058802	Кабина	1
02	4056963	Стекло боковой B	1
02	4061261	Стекло боковой B (защитный)	1
03	4503184	Резиновый H	1
04	4056959	Стекло	1
05	4509670	Резиновый H	1
06	4058804	Стекло	1
06	4061257	Стекло (защитный)	1
07	4008191	Резиновый H	1
08	4058803	Стекло боковой A	1
08	4061256	Стекло боковой A (защитный)	1
09	4508330	Резиновый H	1
10	4056990	Рама	1
11	4056960	Стекло передний	1
12	4503185	Резиновый H	1
13	4056988	Дверь	1
14	3000564	Короб шпонка	1
15	971306	Шпонка (600#)	1
16	4004134	Рукоятка наружный	1
17	4004135	Рукоятка внутренний	1
18	4056958	Стекло дверь	1
18	4061258	Стекло дверь (защитный)	1
19	4503184	Резиновая прокладка	1
20	4056989	Рама	1
21	4056961	Стекло задний	1
21	4058091	Стекло задний (защитный)	1
22	4504499	Резиновый H	1
23	4056991	Крышка	1
24	9017124	Замок	1
25	M200816	Болт	2
26	A590908	Пружинная шайба	4
27	A590108	Шайба	4
28	M500807	Гайка	8
29	4034014	Штанга блокировка	1
30	3000563	Стойка	2
31	M200616	Болт	8
32	A590906	Пружинная шайба	8
33	M500605	Гайка	8
34	3501677	ASH трай	1
35	M470406	Винт 4X6.3	3
36	4507439	Поручень	1
37	M430316	Винт	4
38	A590903	Пружинная шайба	4
39	M111025	Болт	4
40	A590910	Пружинная шайба	4
41	M501008	Гайка	4
42	4056993	Замок	3
43	M430316	Винт	6
44	4514800	Замок	1
45	M470410	Винт	2
46	4038615	Резиновая прокладка	3
47	4038616	Резиновая прокладка	2
48	4040730	Ограничитель	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
