Гусеничная рама — HITACHI UH14

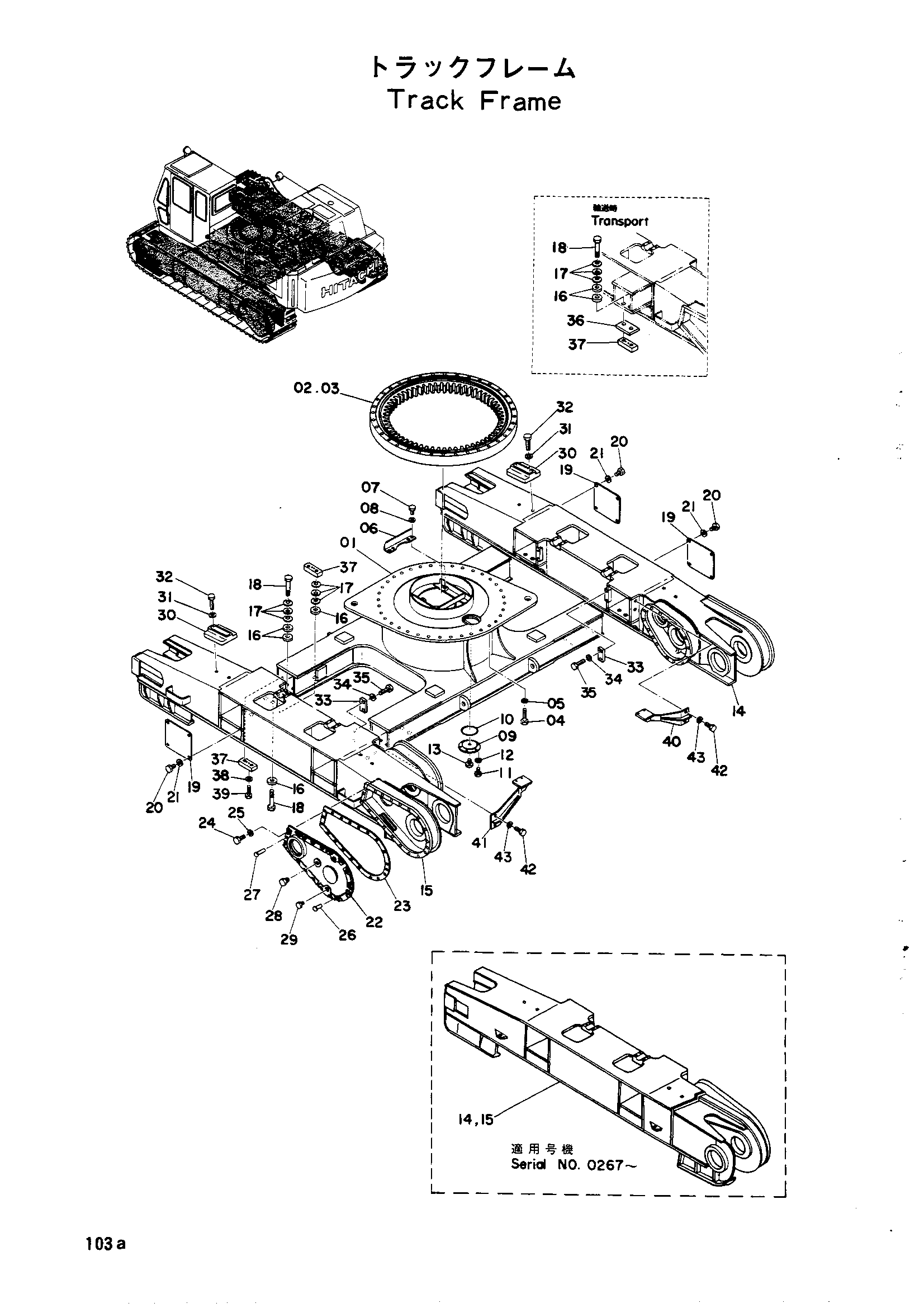

Заводская схема «Гусеничная рама» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6000980 | Гусеничная рама | 1 |
| 01 | 6001440 | Гусеничная рама | 1 |
| 01 | 6001815 | Гусеничная рама | 1 |
| 02 | 969680 | Подшипник поворот киркле в сборе | 1 |
| 03 | 968464 | Уплотнение 4220 | 1 |
| 04 | 498529 | Болт (50) | 36 |
| 05 | J21310 | Шайба пружина W1(100) | 36 |
| 06 | 8501469 | Опора | 2 |
| 07 | M111640 | Болт | 4 |
| 08 | A590016 замена: A590916 | Пружинная шайба | 4 |
| 08 | A590916 | Пружинная шайба | 4 |
| 09 | 4056216 | Крышка | 1 |
| 09 | 4504739 | Крышка | 1 |
| 10 | A810165 | Уплотнительное кольцо G165 | 1 |
| 10 | A810170 | Уплотнительное кольцо | 1 |
| 11 | M101025 замена: M111025 | Болт 10X25 | 6 |
| 11 | M111025 замена: M111025 | Болт | 6 |
| 12 | A590010 замена: A590910 | Пружинная шайба | 6 |
| 12 | A590910 замена: A590910 | Пружинная шайба | 6 |
| 13 | 447483 замена: 90-2023 | Пробка | 1 |
| 13 | 94-2023 | Пробка (10) | 1 |
| 14 | 5000218 | Рама боковой (правый) | 1 |
| 14 | 5000515 | Рама боковой (правый) | 1 |
| 15 | 5000217 | Рама боковой (левый) | 1 |
| 15 | 5000516 | Рама боковой (левый) | 1 |
| 16 | 4509506 | Шайба (50) | 32 |
| 17 | 4509806 | Шайба (50) | 48 |
| 18 | 4509807 | Болт (50) | 16 |
| 19 | 4511197 | Крышка | 4 |
| 20 | M101025 замена: M111025 | Болт 10X25 | 16 |
| 20 | M111025 замена: M111025 | Болт | 16 |
| 21 | A590010 замена: A590910 | Пружинная шайба | 16 |
| 21 | A590910 замена: A590910 | Пружинная шайба | 16 |
| 22 | 6500524 | Корпус цепь корпус | 2 |
| 22 | 7002624 | Корпус цепь корпус | 2 |
| 23 | 2500758 | Манжета | 2 |
| 24 | M111632 | Болт | 36 |
| 24 | M111663 | Болт | 36 |
| 25 | A590016 замена: A590916 | Пружинная шайба | 36 |
| 25 | A590916 замена: A590916 | Пружинная шайба | 36 |
| 26 | 4040551 | Установочный штифт | 2 |
| 26 | 4503442 | Установочный штифт | 2 |
| 27 | 4040551 | Установочный штифт | 2 |
| 27 | 4508986 | Установочный штифт | 2 |
| 28 | 4504718 замена: 94-2027 | Пробка | 2 |
| 28 | 94-2027 замена: 94-2027 | Пробка | 2 |
| 29 | 447483 замена: 94-2023 | Пробка | 4 |
| 29 | 94-2023 замена: 94-2023 | Пробка (10) | 4 |
| 30 | 3502263 | Направляющая | 4 |
| 31 | A590020 замена: A590920 | Пружинная шайба | 8 |
| 31 | A590920 замена: A590920 | Пружинная шайба | 8 |
| 32 | M112063 | Болт 20X63 | 8 |
| 33 | 4034263 | Ограничитель | 4 |
| 34 | A590020 замена: A590920 | Пружинная шайба | 8 |
| 34 | A590920 замена: A590920 | Пружинная шайба | 8 |
| 35 | M112056 | Болт | 8 |
| 36 | 4034282 | Ограничитель | 4 |
| 37 | 4036762 замена: 4056154 | Лист винт | 8 |
| 37 | 4056154 замена: 4056154 | Лист винт | 8 |
| 38 | A590010 замена: A590910 | Пружинная шайба | 8 |
| 38 | A590910 замена: A590910 | Пружинная шайба | 8 |
| 39 | M111056 | Болт 10X56 | 8 |
| 40 | 7002058 | Кронштейн (правый) | 1 |
| 41 | 7002057 | Кронштейн (левый) | 1 |
| 42 | M111636 | Болт | 4 |
| 43 | A590016 замена: A590916 | Пружинная шайба | 4 |
| 43 | A590916 замена: A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
