Дренажные трубопроводы — HITACHI UH14

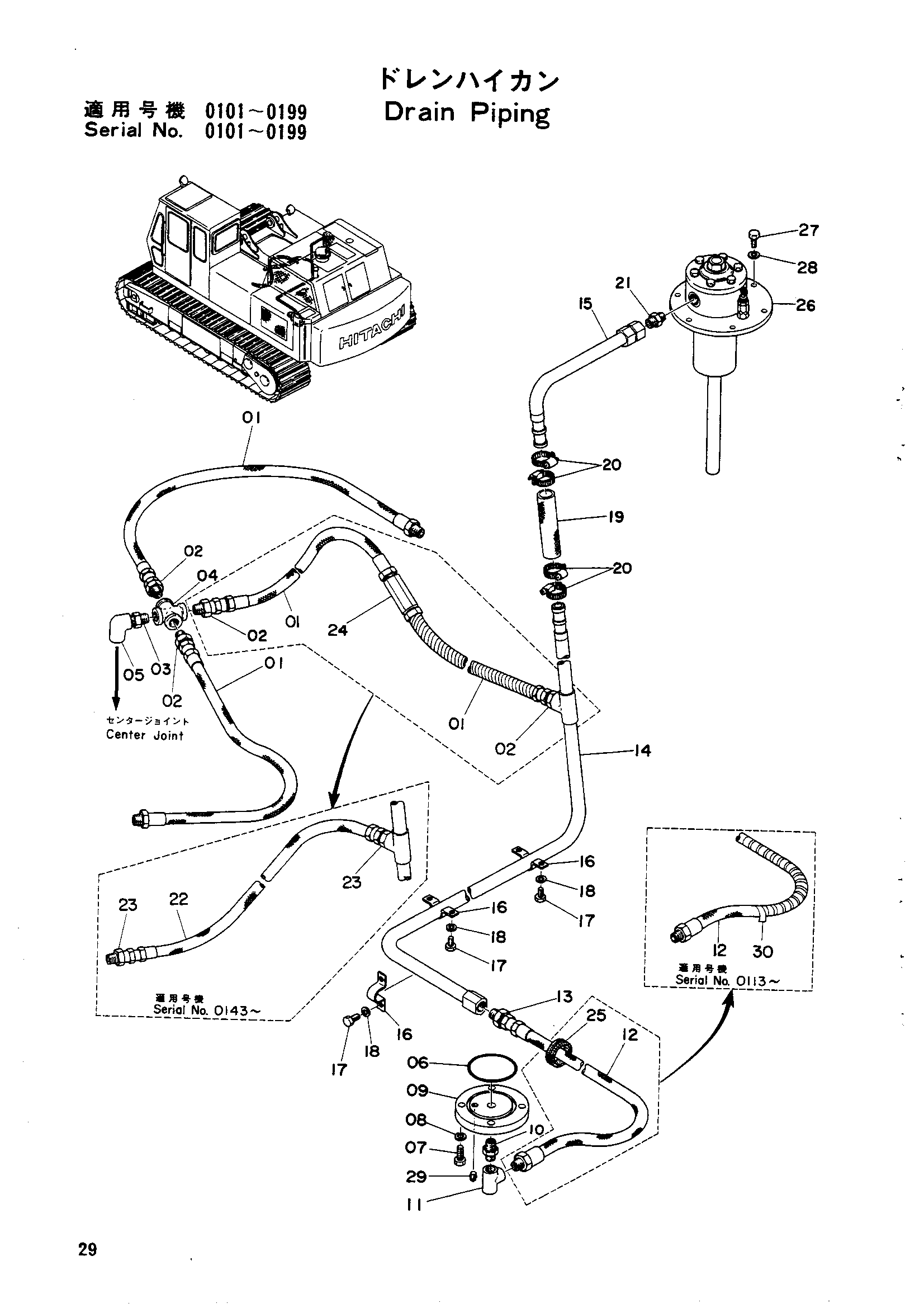

Заводская схема «Дренажные трубопроводы» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4504210 | Шланг | 2 |
| 01 | 4504210 | Шланг | 4 |
| 02 | 446525 | Адаптер | 2 |
| 02 | 446525 | Адаптер | 4 |
| 03 | J70784 | Адаптер PT1/2 | 1 |
| 04 | J70584 | Крестовина | 1 |
| 05 | 94-0648 | Угловой штуцер | 1 |
| 06 | A810100 | Уплотнительное кольцо G100 | 1 |
| 07 | M211240 | Болт H | 4 |
| 08 | A590012 замена: A590912 | Пружинная шайба | 4 |
| 09 | 4033314 | Фланец | 1 |
| 10 | 94-1704 | Адаптер | 1 |
| 11 | J70486 | Тройник | 1 |
| 12 | 4512732 | Шланг | 1 |
| 13 | 446525 | Адаптер | 1 |
| 14 | 7002095 | Трубка дренажный | 1 |
| 15 | 8003909 | Трубка дренажный | 1 |
| 16 | 4000904 | Хомут трубки | 3 |
| 17 | M111014 | Болт | 6 |
| 18 | A590010 замена: A590910 | Пружинная шайба | 6 |
| 19 | 4033338 | Шланг (5) | 1 |
| 20 | 4505243 | Хомут шланга | 4 |
| 21 | 94-1304 | Адаптер | 1 |
| 22 | 959046 | Шланг | 1 |
| 23 | 446525 | Адаптер | 2 |
| 24 | 94-0677 | Разъём | 1 |
| 25 | 998720 | Резиновая втулка | 1 |
| 26 | 9011195 | Дренажный фильтр в сборе | 1 |
| 27 | M111025 | Болт | 6 |
| 28 | A590010 замена: A590910 | Пружинная шайба | 6 |
| 29 | J75281 | Пробка масляный PT1/8 | 1 |
| 30 | 4509973 замена: 4044420 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
