Стрела — HITACHI UH14

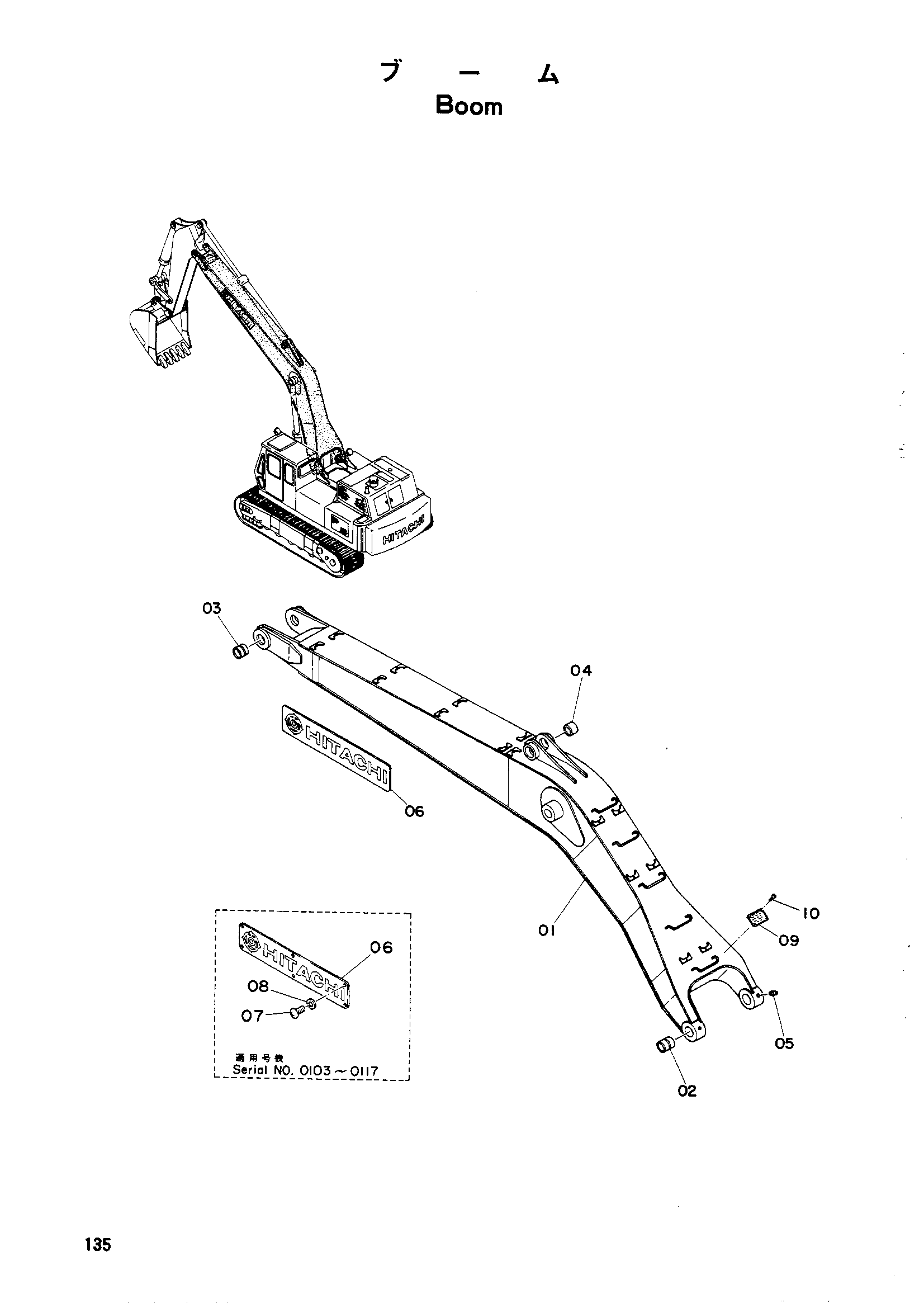

Заводская схема «Стрела» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9016944 | Стрела в сборе | 1 | |
| 9400588 | Стрела в сборе | 1 | |
| 01 | 5000260 замена: 5000340 | Стрела | 1 |
| 01 | 5000340 замена: 5000340 | Стрела | 1 |
| 01 | 5000397 | Стрела | 1 |
| 02 | 4504282 | Втулка | 2 |
| 03 | 4504239 | Втулка | 2 |
| 04 | 4504238 | Втулка | 2 |
| 05 | J75481 | Штуцер | 2 |
| 06 | 1001141 замена: 1001141 | Информационная табличка | 2 |
| 06 | 1500243 замена: 1001141 | Информационная табличка | 2 |
| 07 | M430613 | Винт | 12 |
| 08 | A590006 замена: A590906 | Пружинная шайба | 12 |
| 09 | 4058506 | Информационная табличка | 1 |
| 10 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
