Масляный радиатор трубопроводы — HITACHI UH14

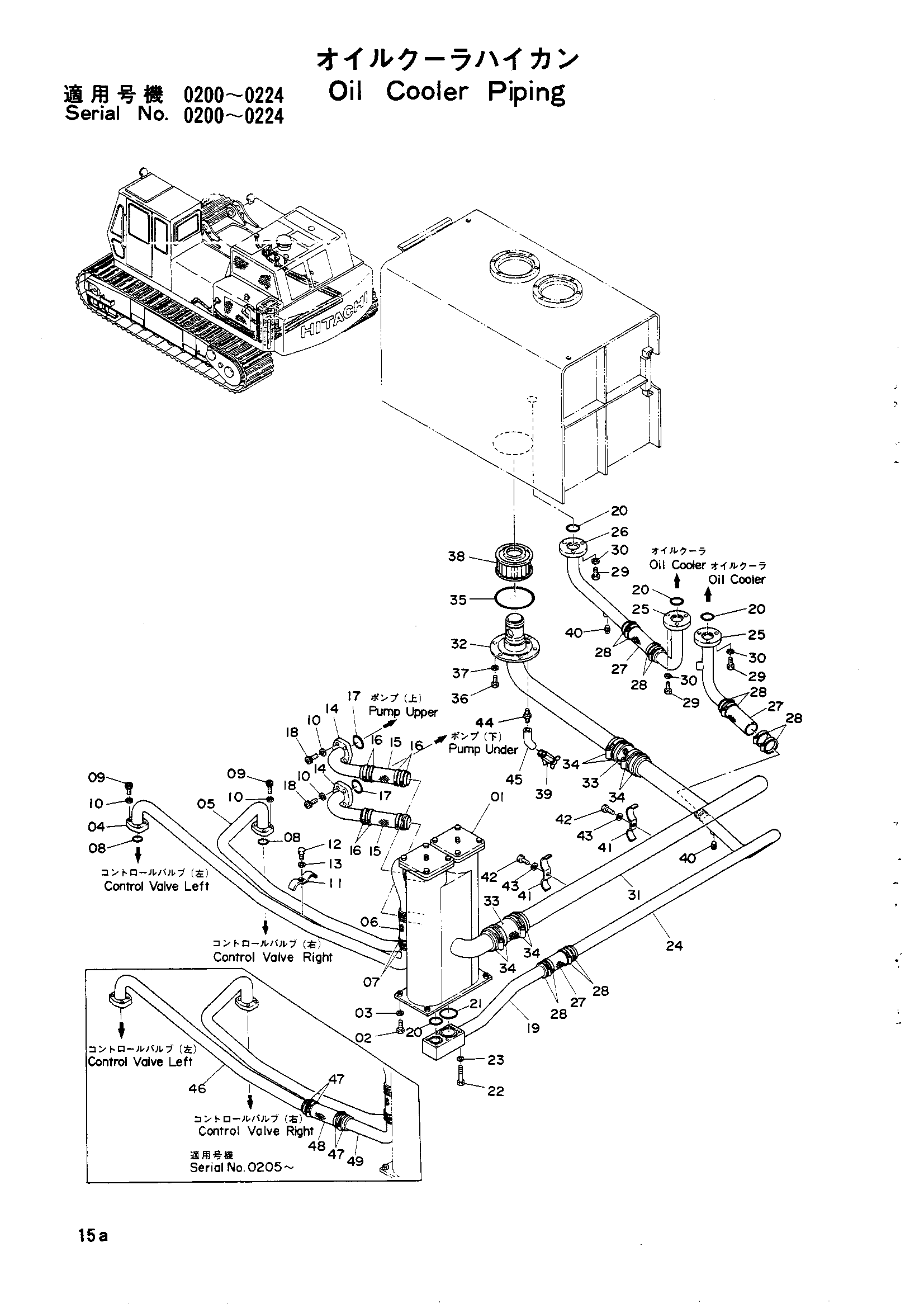

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9016801	Масляный фильтр в сборе	1
02	M111640	Болт	4
03	A590916	Пружинная шайба	4
04	7003950	Трубка	1
05	7003949	Трубка	1
06	4033340	Шланг	2
07	4505385	Хомут шланга	8
08	A810040	Уплотнительное кольцо G40	2
09	4013265	Болт с внутренним шестигранником	8
10	495841	Пружинная шайба	16
11	4053696	Хомут трубки	1
12	M111263	Болт	1
13	A590912	Пружинная шайба	1
14	8004110	Трубка	2
15	4033341	Шланг (13)	2
16	4504198	Хомут шланга	8
17	A810060	Уплотнительное кольцо G60	2
18	M341240	Болт	8
19	8007333	Трубка	1
20	A810050	Уплотнительное кольцо	4
21	A810070	Уплотнительное кольцо	1
22	M111080	Болт	6
23	A590910	Пружинная шайба	6
24	8007276	Обратная трубка	1
25	8007277	Обратная трубка	2
26	8007260	Обратная трубка	1
27	4033341	Шланг (13)	3
28	4504198	Клап шланг	12
29	M111032	Болт	9
30	A590910	Пружинная шайба	9
31	8007275	Всасывающая трубка	1
32	8007278	Всасывающая трубка	1
33	4033343	Шланг (13)	2
34	4503469	Хомут шланга	8
35	A810165	Уплотнительное кольцо G165	1
36	M111025	Болт	6
37	A590910	Пружинная шайба	6
38	3501403	Всасывающий фильтр	1
39	4508050	Кран	1
40	J75283	Пробка масляный PT3/8	2
41	4504204	Хомут трубки	2
42	M111263	Болт	2
43	A590912	Пружинная шайба	2
44	J70783	Адаптер	1
45	J70383	Угловой штуцер	1
46	8008952	Трубка	1
47	4505385	Хомут шланга	4
48	4033340	Шланг	1
49	8008953	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
