Электрооборудование — HITACHI UH14

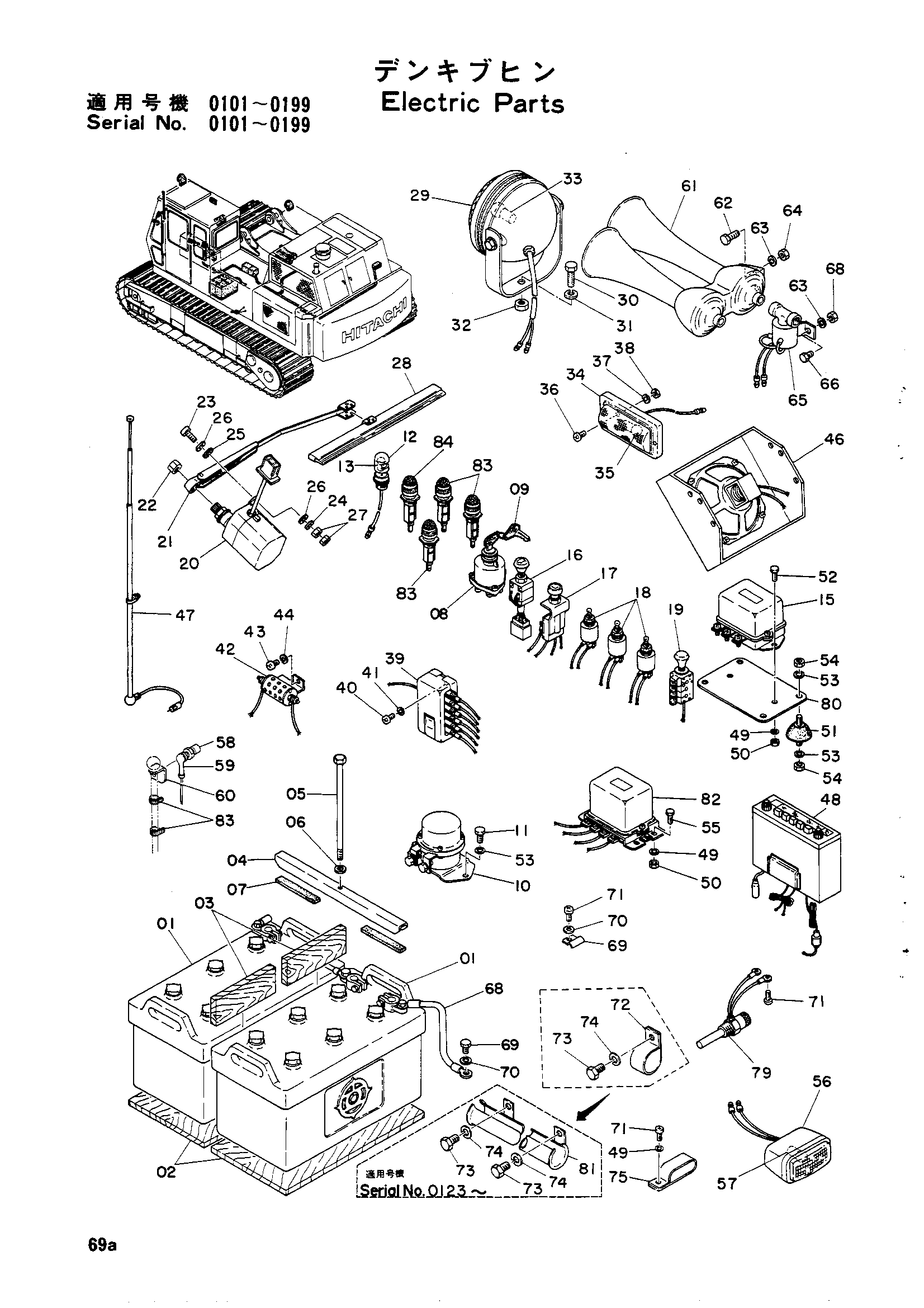

Заводская схема «Электрооборудование» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4503307	BATTERY FOR COLD WEATHER	2
01	957854	Аккумулятор	2
02	4055307 замена: 4055307	Воод	2
02	4504250 замена: 4055307	Воод	2
02	4509030	WOOD FOR COLD WEATHER	2
03	4507669	Воод	2
04	4011921	Держатель	2
04	4034700	HOLDER FOR COLD WEATHER	2
05	4509029	BOLT FOR COLD WEATHER	2
05	490858	Болт	2
06	A590010 замена: A590910	Пружинная шайба	2
07	4034701	Амортизатор	4
08	4034633 замена: 4038458	Выключатель стартер в сборе	1
09	4507942	Шпонка	1
10	4034634	Реле аккумулятор	1
11	M200813	Болт	2
12	4512042	Фонарь дасх в сборе	1
13	4037222	Фонарь	1
14	E41730	Зажим	3
15	4515086	Регулятор	1
16	4009556	Выключатель стеклоочиститель	1
17	445092	Выключатель фонарь	1
18	445198	Выключатель	3
19	4043389	Выключатель отопитель	1
19	4505169	Выключатель отопитель	1
20	4050475	Гидромотор стеклоочиститель	0
20	4507568 замена: 4050475	Гидромотор стеклоочиститель	1
20	4507568 замена: 4050477	Гидромотор стеклоочиститель	1
21	4050477	Стеклоочиститель рукоять в сборе	1
21	4511186 замена: 4050475	Рукоять стеклоочиститель	1
21	4511186 замена: 4050477	Рукоять стеклоочиститель	1
22	4050479	Гайка	1
23	M430510	Винт	2
23	M430525	Винт	2
24	A590005 замена: A590905	Пружинная шайба	2
24	A590905	Пружинная шайба	2
25	4006187	Шайба	2
26	A590105	Шайба	2
27	M500504	Гайка	2
28	4511185	Отвал стеклоочиститель	1
29	214771	Фонарь головка в сборе	2
30	M101432	Болт	2
31	A590014 замена: A590914	Пружинная шайба	2
32	M501411	Гайка	2
33	214770	Фонарь	2
34	973204	Фонарь кабина в сборе	1
35	4001854	Фонарь	1
36	M430513	Винт	2
37	A590005 замена: A590905	Пружинная шайба	2
38	M500504	Гайка	2
39	3000399	Короб предохранитель (UH04)	1
40	M430613	Винт	2
41	A590006 замена: A590906	Пружинная шайба	2
42	4504757	Резистор	1
43	M430510	Винт	2
44	A590005 замена: A590906	Пружинная шайба	2
45	4043977	Радио в сборе	1
45	4504262	Радио в сборе	1
46	4505037	Динамик	1
47	4505035	Шток	1
48	4043976	Радио	1
48	4505036	Радио	1
49	A590006 замена: A590906	Пружинная шайба	8
50	M500605	Гайка	6
51	448291	Резиновая подушка	4
52	M200610	Болт	2
53	A590008 замена: A590908	Пружинная шайба	10
54	M500807	Гайка	8
55	M200616	Болт	4
56	315431	Фонарь таил в сборе	1
57	970396	Фонарь	1
58	487086	Выключатель звуковой сигнал (T)	1
59	4511880	Колпачок	1
60	4512694	Кронштейн	1
61	4507465	Звуковой сигнал воздушный	1
62	M111020	Болт	2
63	A590010 замена: A590910	Пружинная шайба	2
64	M501008 замена: M581008	Гайка	2
65	4507466	Клапан	1
66	M210818	Болт	2
67	A590008 замена: A590908	Пружинная шайба	2
68	M500807	Гайка	2
69	499321	Зажим	10
70	A590006 замена: A590906	Пружинная шайба	2
70	A590006 замена: A590906	Пружинная шайба	10
71	M430610	Винт	3
71	M430610	Винт	13
72	4505025	Хомут	4
72	4505025	Хомут	7
73	M101220 замена: M111220	Болт	4
73	M101220 замена: M111220	Болт	5
74	A590012 замена: A590912	Пружинная шайба	4
74	A590012 замена: A590912	Пружинная шайба	5
75	4504276	Хомут	2
76	4036218	Жгут проводов	1
77	M200816	Болт	1
78	A590008 замена: A590908	Пружинная шайба	1
79	4512174	Термостат	1
80	4512705	Кронштейн(A)	1
81	8004876	Воздуховод	1
82	4515085	Реле защитный	1
83	4510996	Фонарь пилотный в сборе	4
84	4064004	Фонарь	1
