Привод звёздочка — HITACHI UH14

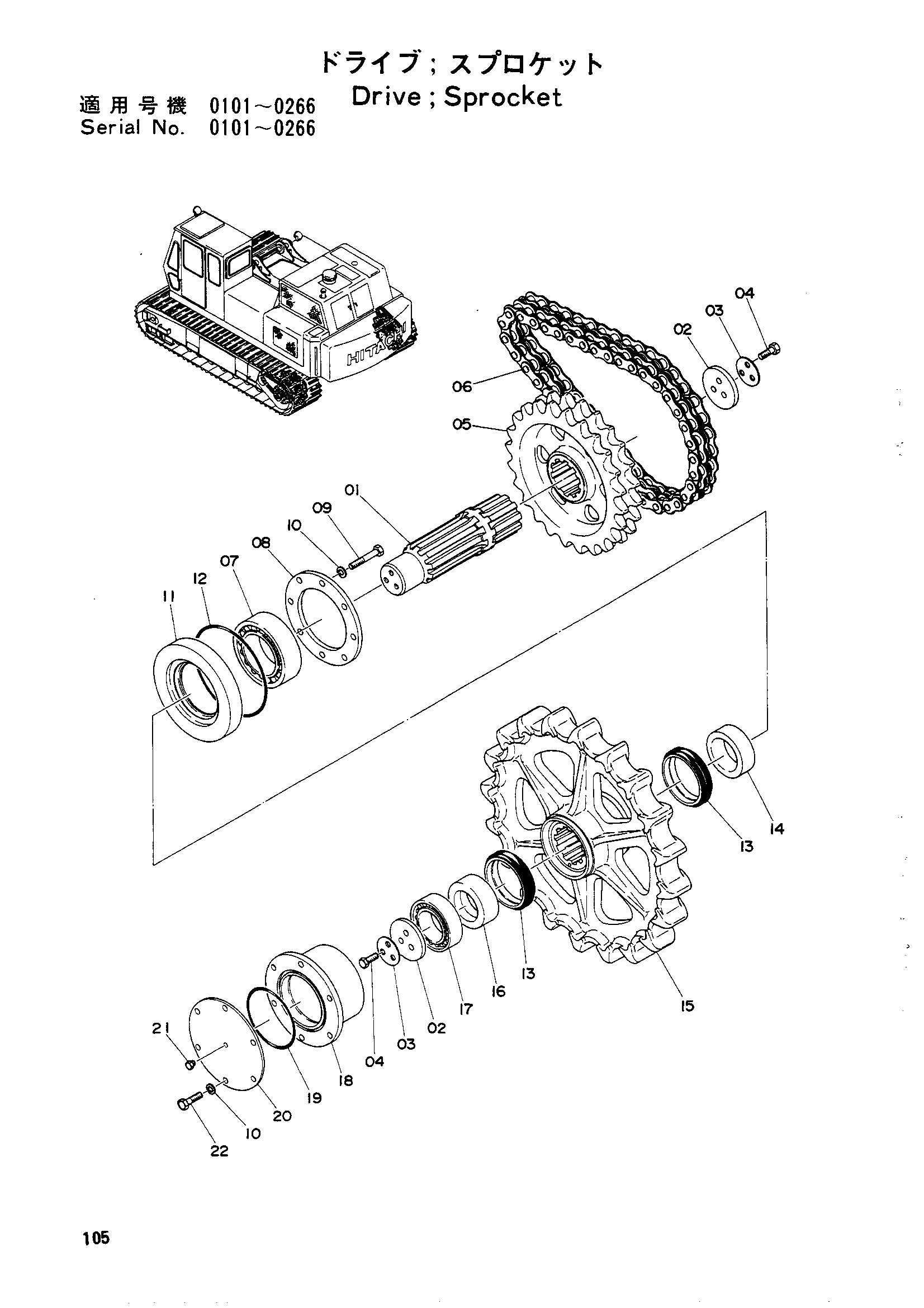

Заводская схема «Привод звёздочка» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	2003747	Вал	2
01	2501090	Вал	2
02	4504251	Стопорная пластина	4
03	4503466	Стопорная шайба	4
04	M111645	Болт	12
05	2003735	Звёздочка	2
05	214715	Звёздочка	2
06	328707	Цепь каток	2
06	4040532	Цепь каток	2
07	4040533 замена: 4040533	Подшипник. спхерикал	2
07	966989 замена: 4040533	Подшипник. спхерикал	2
08	3501028	Держатель	2
09	M111600	Болт	16
10	A590016 замена: A590916	Пружинная шайба	28
10	A590916 замена: A590916	Пружинная шайба	28
11	3502230	Картридж	2
12	A810270	Уплотнительное кольцо	2
13	4004376 замена: 4059482	Комплект уплотнений	4
13	4059482 замена: 4059482	Комплект уплотнений	4
14	3005571	Фиксатор	2
14	3502231	Фиксатор	2
15	0500027	Звёздочка	2
15	1001164	Звёздочка	2
16	3005570	Фиксатор	2
16	3502232	Фиксатор	2
17	4040531 замена: 4040531	Подшипник. спхерикал	2
17	939867 замена: 4040531	Подшипник. спхерикал	2
18	3502233	Картридж	2
19	A810180	Уплотнительное кольцо	2
20	3502234	Крышка	2
21	447483 замена: 94-2023	Пробка	2
21	94-2023 замена: 94-2023	Пробка (10)	2
22	M111656	Болт	12

Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
