Передний — HITACHI UH14

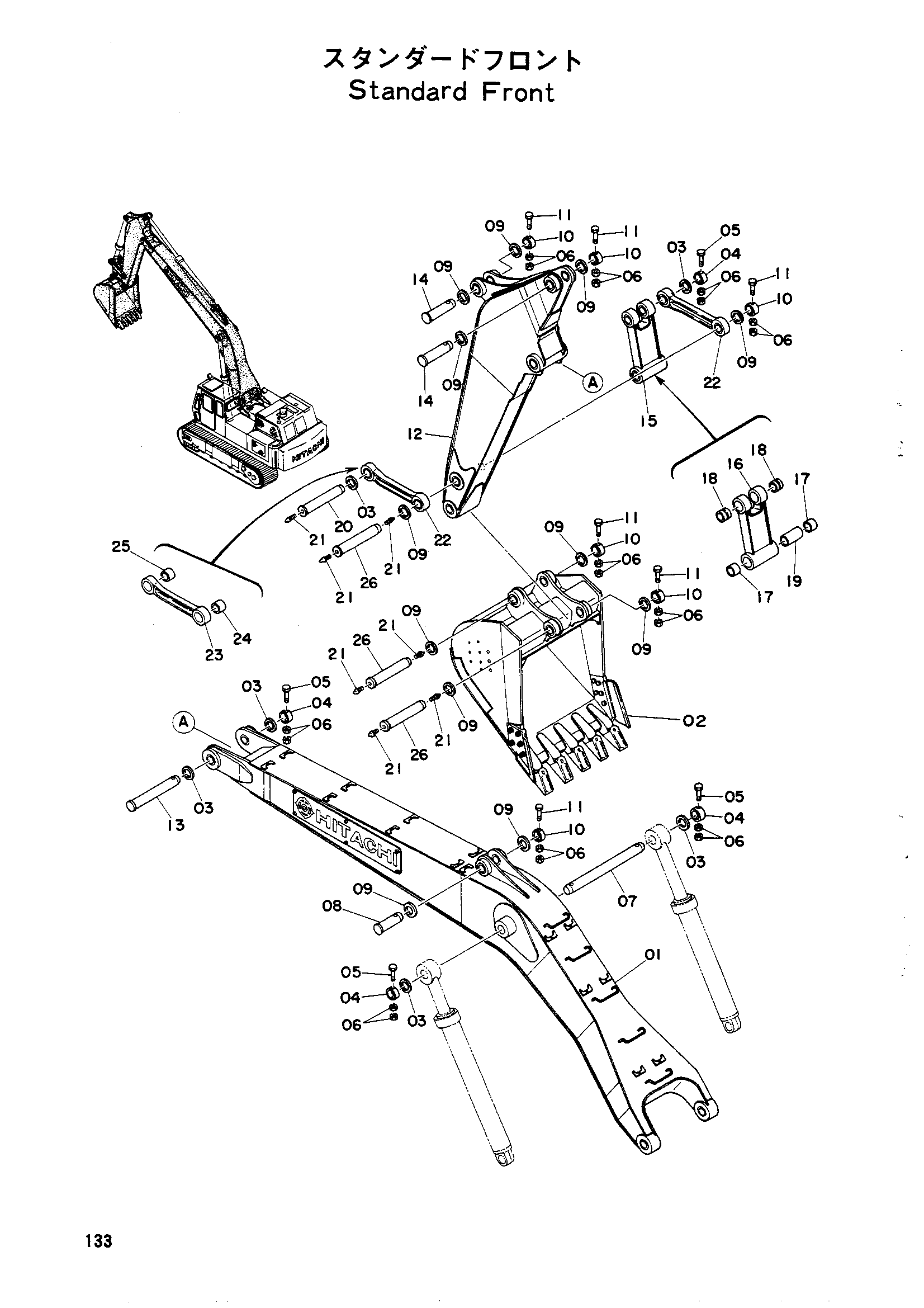

Заводская схема «Передний» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9016944 | Стрела в сборе | 1 |
| 01 | 9400588 | Стрела в сборе | 1 |
| 02 | 9010506 замена: 9013846 | Задний обратная лопата ковш в сборе | 1 |
| 02 | 9013846 замена: 9013846 | Задний обратная лопата ковш в сборе | 1 |
| 03 | 499332 | Шайба | 6 |
| 04 | 499330 | Ограничитель | 4 |
| 05 | 4504786 замена: M121604 | Болт | 4 |
| 05 | M121604 замена: M121604 | Болт | 4 |
| 06 | M511613 | Гайка | 20 |
| 07 | 328921 | Палец B | 1 |
| 08 | 3501043 | Палец C | 1 |
| 09 | 499331 | Шайба | 12 |
| 10 | 499329 | Ограничитель | 6 |
| 11 | 4507990 | Болт | 6 |
| 12 | 9400571 | Рукоять в сборе | 1 |
| 13 | 3501044 | Палец D | 1 |
| 14 | 3501043 | Палец C | 2 |
| 15 | 9400585 | Тяга в сборе | 1 |
| 16 | 7500546 | Тяга | 1 |
| 17 | 4504238 | Втулка | 2 |
| 18 | 4504239 | Втулка | 2 |
| 19 | 4507645 | Втулка | 1 |
| 20 | 3010050 | Палец | 1 |
| 20 | 3501045 | Палец E | 1 |
| 21 | J75481 | Штуцер | 7 |
| 22 | 9400586 | Тяга в сборе | 2 |
| 23 | 2500154 | Тяга | 1 |
| 24 | 4504238 | Втулка | 1 |
| 25 | 4504281 | Втулка | 1 |
| 26 | 3004897 | Палец | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
