Поддерживающий каток — HITACHI UH14

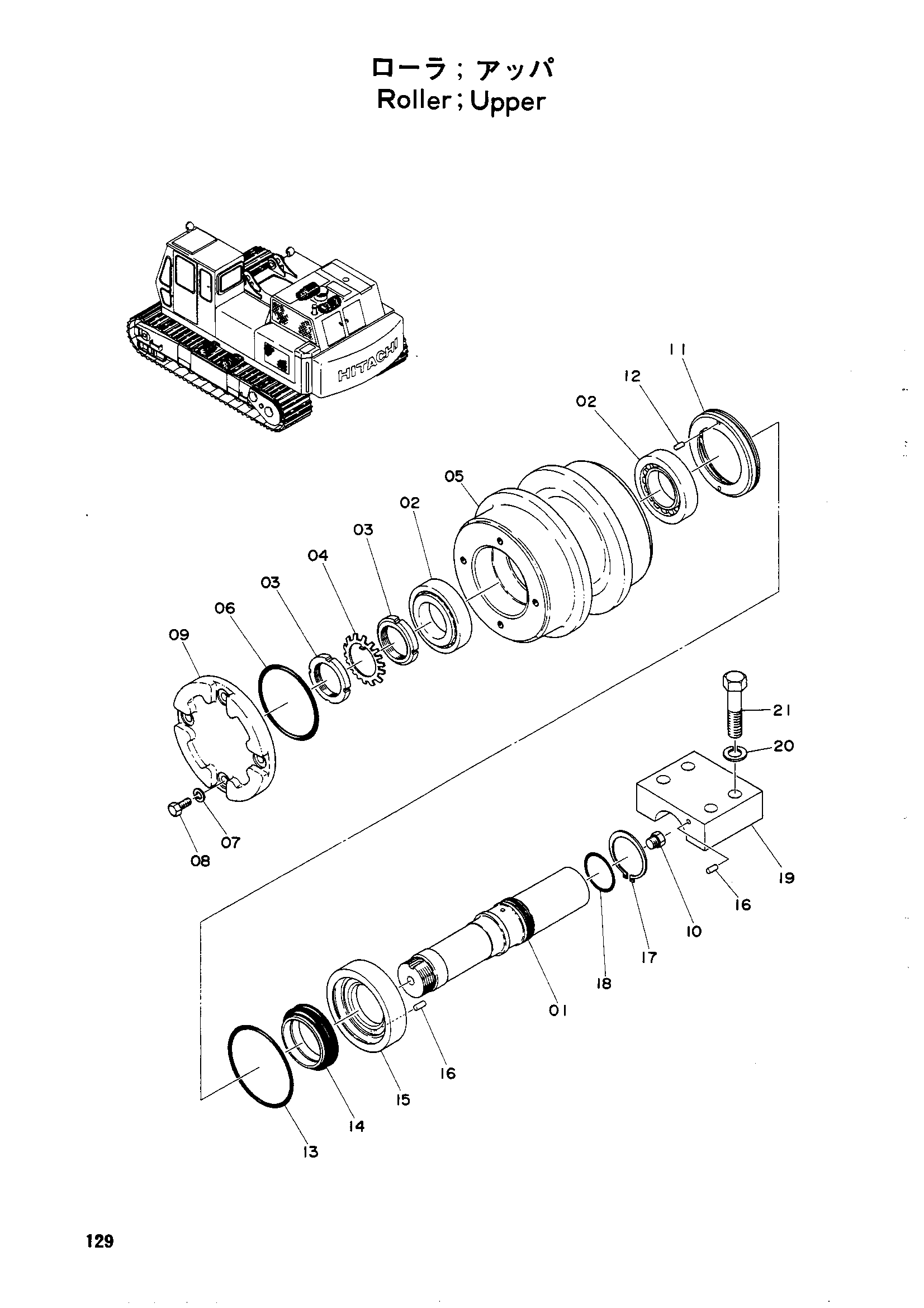

Заводская схема «Поддерживающий каток» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9010635 замена: 9016883 | Каток верхний | 4 | |
| 9016883 замена: 9016883 | Каток верхний | 4 | |
| 9020355 | Каток верхний | 4 | |
| 01 | 212067 | Мост | 1 |
| 02 | 947399 замена: 947399 | Подшипник. каток | 2 |
| 02 | 988437 замена: 947399 | Подшипник. тапер каток | 2 |
| 03 | 454935 | Гайка подшипник. | 2 |
| 04 | 454952 | Шайба подшипник. | 1 |
| 05 | 7005133 | Ролик | 1 |
| 05 | 710953 | Ролик | 1 |
| 06 | A810100 | Уплотнительное кольцо G100 | 1 |
| 06 | A810115 | Уплотнительное кольцо | 1 |
| 07 | A590010 замена: A590910 | Пружинная шайба | 4 |
| 07 | A590910 замена: A590910 | Пружинная шайба | 4 |
| 08 | M211025 | Болт | 4 |
| 09 | 3010537 | Крышка | 1 |
| 09 | 3500692 | Крышка | 1 |
| 10 | 447483 замена: 94-2023 | Пробка | 1 |
| 10 | 94-2023 замена: 94-2023 | Пробка (10) | 1 |
| 11 | 324059 | Опора | 1 |
| 12 | 434895 замена: J400513 | Установочный штифт | 2 |
| 12 | J400513 замена: J400513 | Установочный штифт M5X12.5 | 2 |
| 13 | A810120 | Уплотнительное кольцо | 1 |
| 14 | 988430 | Комплект уплотнений (20) | 1 |
| 15 | 324060 | Втулка | 1 |
| 16 | J400620 | Установочный штифт M6X20 | 2 |
| 17 | 488075 | Стопорное кольцо | 1 |
| 18 | A810060 | Уплотнительное кольцо G60 | 1 |
| 19 | 3004471 | Кронштейн | 1 |
| 20 | A590018 замена: A590918 | Пружинная шайба | 4 |
| 20 | A590918 замена: A590918 | Пружинная шайба | 4 |
| 21 | M121880 | Болт (M18-80) | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
