Удлинённый рукоять — HITACHI UH14

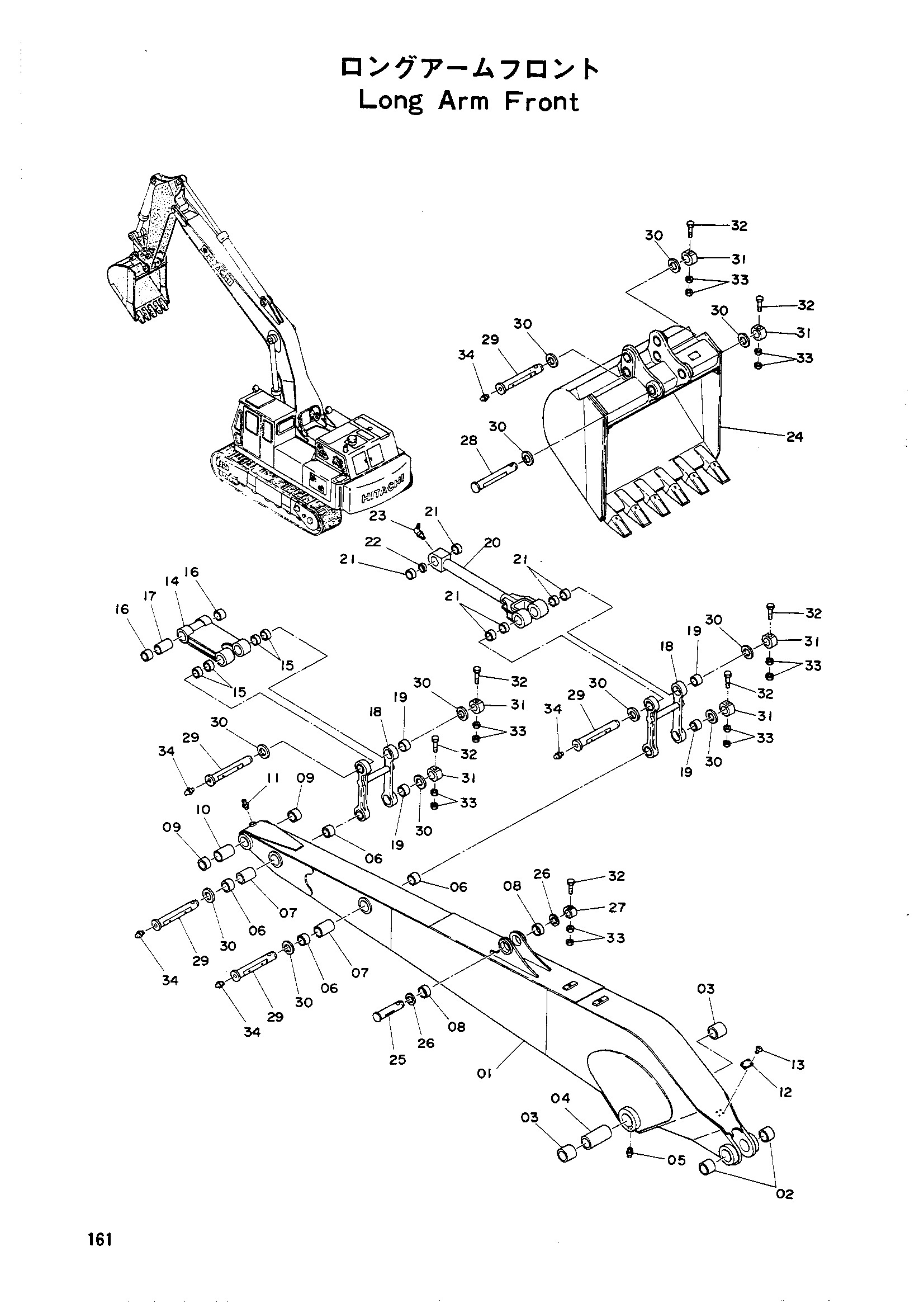

Заводская схема «Удлинённый рукоять» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9017284 | Рукоять в сборе | 1 | |
| 01 | 6001888 | Рукоять | 1 |
| 02 | 4504238 | Втулка | 2 |
| 03 | 4504239 | Втулка | 2 |
| 04 | 4507646 | Втулка | 1 |
| 05 | J75481 | Штуцер | 2 |
| 06 | 4058175 | Втулка | 4 |
| 07 | 494632 | Втулка | 2 |
| 08 | 495370 | Втулка | 2 |
| 09 | 4058175 | Втулка | 2 |
| 10 | 4511524 | Втулка | 1 |
| 11 | J75581 | Штуцер PT1/8 | 1 |
| 12 | 4058496 | Информационная табличка | 1 |
| 13 | 9017285 | Тяга в сборе | 1 |
| 13 | M492564 | Приводной винт | 4 |
| 14 | 7004213 | Тяга | 1 |
| 15 | 4058176 | Втулка | 4 |
| 16 | 4058175 | Втулка | 2 |
| 17 | 494632 | Втулка | 1 |
| 18 | 8007628 | Тяга в сборе | 2 |
| 19 | 4058174 | Втулка | 4 |
| 19 | 9017239 | Тяга в сборе | 1 |
| 20 | 7501093 | Тяга | 1 |
| 21 | 4058176 | Втулка | 6 |
| 22 | 494631 | Втулка | 1 |
| 23 | J75581 | Штуцер PT1/8 | 1 |
| 24 | 9017287 | Ковш в сборе | 1 |
| 24 | 9020584 | Ковш в сборе (передний но.к001-) | 1 |
| 25 | 3008839 | Палец | 1 |
| 26 | 494621 | Шайба | 2 |
| 27 | 4505597 | Ограничитель B | 1 |
| 28 | 3008837 | Палец | 1 |
| 29 | 3008838 | Палец | 5 |
| 30 | 4510792 | Шайба | 12 |
| 31 | 4058648 | Ограничитель | 6 |
| 32 | M121602 | Болт | 7 |
| 33 | M511613 | Гайка | 14 |
| 34 | J75481 | Штуцер | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
