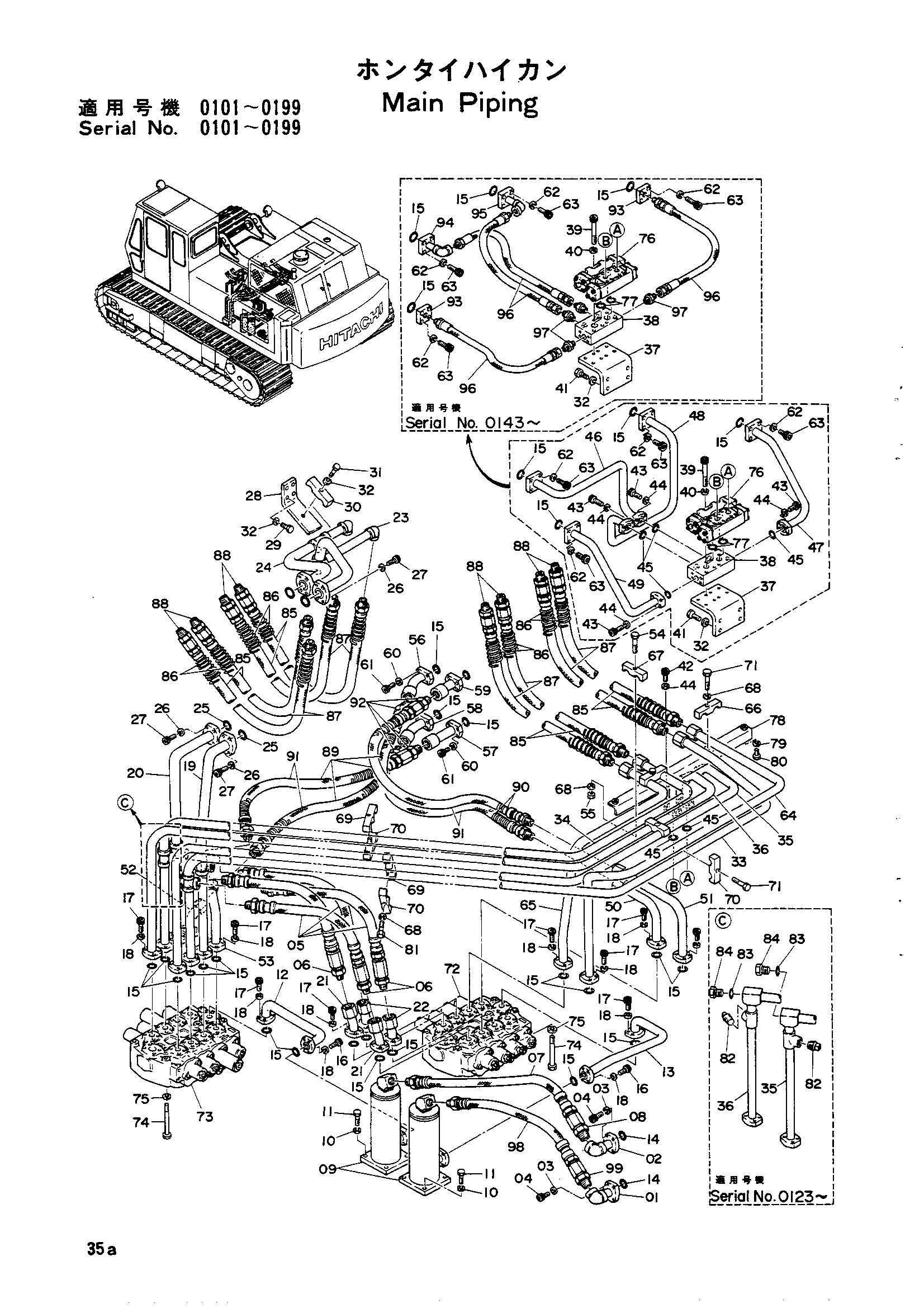

Основные гидролинии — HITACHI UH14

Заводская схема «Основные гидролинии» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8003879	Трубка насос	1
02	8003690	Трубка насос	1
03	986699 замена: 495841	Пружинная шайба	8
04	M341240	Болт с внутренним шестигранником	8
05	4509453 замена: 4054390	Шланг	4
05	4509453 замена: 94-1305	Шланг	4
06	451893	Адаптер	1
07	4501778 замена: 4055341	Шланг	1
07	4501778 замена: 94-1305	Шланг	1
08	451893	Адаптер	1
09	7002082	Трубка	2
10	A590012 замена: A590912	Пружинная шайба	8
11	M111245	Болт	8
12	8003687	Трубка глушитель	1
13	8004706	Трубка глушитель	1
14	A811040	Уплотнительное кольцо	2
15	A811035	Уплотнительное кольцо	28
16	M351036	Болт с внутренним шестигранником	8
17	435637	Болт с внутренним шестигранником	72
18	984054	Пружинная шайба	80
19	7002266	Трубка стрела	1
20	7002265	Трубка стрела	1
21	9702866	Трубка	2
22	9702865	Трубка	2
23	7002264	Трубка стрела	1
24	7002267	Трубка стрела	1
25	A811050	Уплотнительное кольцо	4
26	986699 замена: 495841	Пружинная шайба	16
27	M351240	Болт с внутренним шестигранником	16
28	4031232	Кронштейн	1
29	M111240	Болт	4
30	4504205	Хомут	2
31	M111271	Болт	1
32	A590012 замена: A590912	Пружинная шайба	9
33	7001949	Трубка рукоять	1
34	7001950	Трубка рукоять	1
35	7001941 замена: 4041835	Трубка поворот	1
35	7001941 замена: 4506424	Трубка поворот	1
35	7001941 замена: 7002716	Трубка поворот	1
35	7001941 замена: 94-2026	Трубка поворот	1
35	7002716	Трубка поворот	1
36	7001942 замена: 4041835	Трубка поворот	1
36	7001942 замена: 4506424	Трубка поворот	1
36	7001942 замена: 7002717	Трубка поворот	1
36	7001942 замена: 94-2026	Трубка поворот	1
36	7002717	Трубка поворот	1
37	3501014	Кронштейн	1
38	2500048	Девидер	1
38	3004712	Девидер	1
39	4505048 замена: M351203	Болт с внутренним шестигранником	8
40	986699 замена: 495841	Пружинная шайба	8
41	M111240	Болт	4
42	M341036	Болт с внутренним шестигранником	8
43	M351040	Болт с внутренним шестигранником	16
44	984054	Пружинная шайба	24
45	A811030	Уплотнительное кольцо	6
46	8003697	Трубка мотер	1
47	8003696	Трубка мотер	1
48	7001940	Трубка мотер	1
49	8003695	Трубка мотер	1
50	8003688	Трубка ходовой	1
51	8003692	Трубка ходовой	1
52	8003693	Трубка ходовой	1
53	8003694	Трубка ходовой	1
54	M111271	Болт	2
55	M501210	Гайка	3
56	8501425 замена: 8007402	Трубка	1
57	8501424 замена: 8007403	Трубка	1
58	8501534 замена: 8007404	Трубка	1
59	8501426 замена: 8007405	Трубка	1
60	984054	Пружинная шайба	16
61	M341040	Болт с внутренним шестигранником	16
62	986699 замена: 495841	Пружинная шайба	16
63	M351240	Болт с внутренним шестигранником	16
64	7001944	Трубка баккет	1
65	7001945	Трубка баккет	1
66	4504205	Хомут трубки	2
67	4031230	Хомут трубки	2
68	A590012 замена: A590912	Пружинная шайба	7
69	4040679	Хомут трубки	2
70	4034755	Хомут трубки	3
71	M111280	Болт H	3
72	4034226	Клапан управление (5)	1
73	4034225	Клапан управление (5)	1
74	4031236	Болт	8
75	A590012 замена: A590912	Пружинная шайба	8
76	4505047	Тормозной клапан	1
77	A811035	Уплотнительное кольцо	2
78	9800183	Кронштейн B	1
79	A590012 замена: A590012	Пружинная шайба	2
80	M111232	Болт	2
81	M111256	Болт	2
82	94-2026	Пробка	2
83	4506424	Уплотнительное кольцо	2
84	4041835	Пробка	2
85	4504704 замена: 4054386	Шланг а'ссй	8
85	4504704 замена: 4059073	Шланг а'ссй	8
85	4504704 замена: 94-1305	Шланг а'ссй	8
86	4042961 замена: 4059073	Защитный кожух	1
87	4042991 замена: 4054386	Шланг	1
87	4042991 замена: 94-1305	Шланг	1
88	451893	Адаптер	1
89	4511551 замена: 4044420	Шланг а'ссй	4
89	4511551 замена: 4054389	Шланг а'ссй	4
89	4511551 замена: 94-1305	Шланг а'ссй	4
90	4505046 замена: 4044420	Защитный кожух	1
91	4501778 замена: 4054389	Шланг	1
91	4501778 замена: 94-1305	Шланг	1
92	451893	Адаптер	1
93	4035739	Фланец	2
94	8006411	Трубка	1
95	8006410	Трубка	1
96	4051958 замена: 4055313	Резиновый шланг	4
96	4051958 замена: 94-1304	Резиновый шланг	4
97	446530	Адаптер	1
98	4509453 замена: 4055340	Резиновый шланг	1
98	4509453 замена: 94-1305	Резиновый шланг	1
99	451893	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
