Гидролинии рабочего оборудования — HITACHI UH14

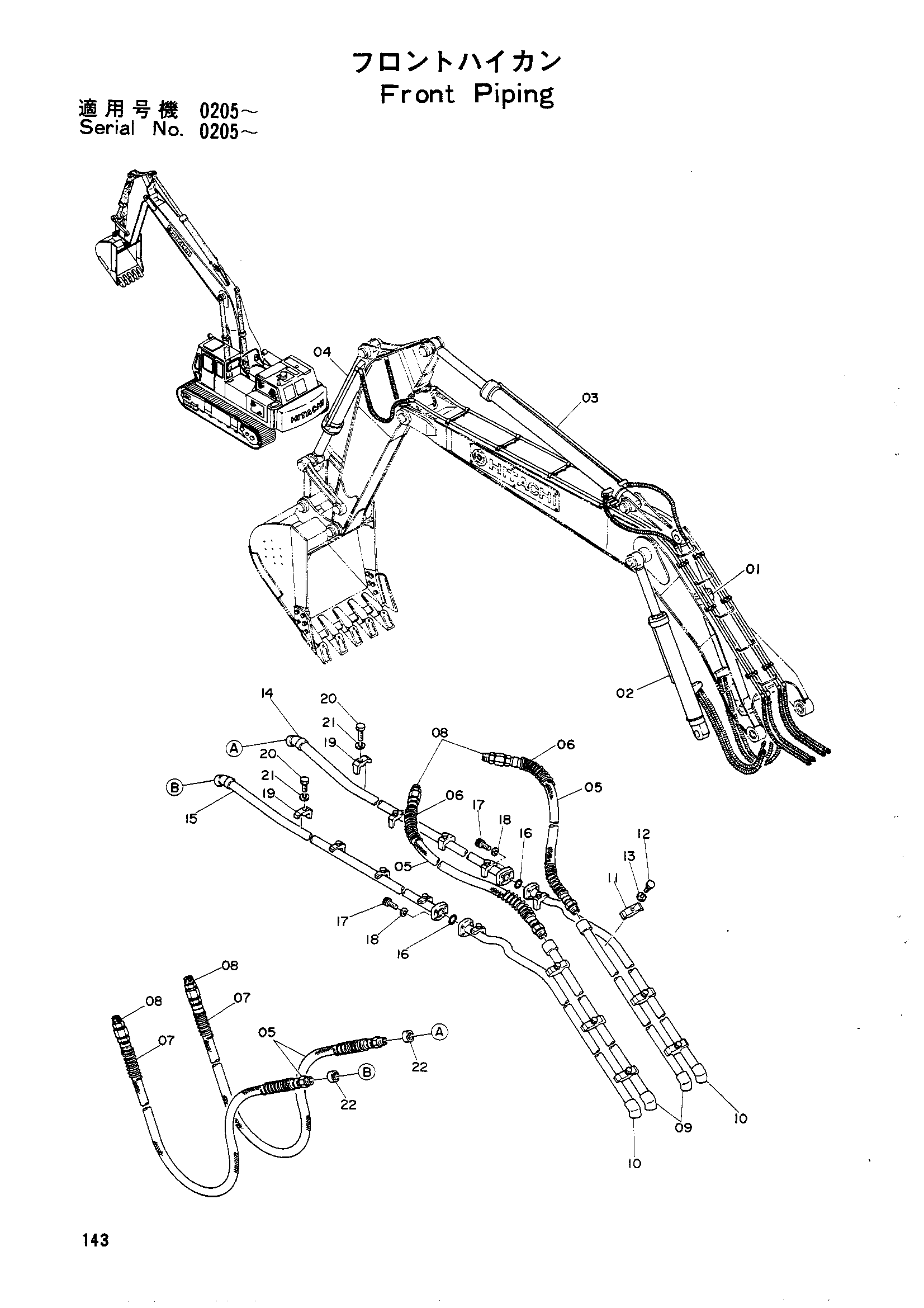

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3010291 | Гидроцилиндр стрелы (правый) | 1 |
| 01 | 4504719 | Гидроцилиндр стрелы (правый) | 1 |
| 02 | 3010292 | Гидроцилиндр стрелы (левый) | 1 |
| 02 | 4504720 | Гидроцилиндр стрелы (левый) | 1 |
| 03 | 3010293 | Гидроцилиндр рукоять | 1 |
| 03 | 4053662 | Гидроцилиндр рукоять | 1 |
| 04 | 3010294 | Гидроцилиндр ковша | 1 |
| 04 | 4514900 | Гидроцилиндр ковша | 1 |
| 05 | 4054386 | Шланг (5) | 4 |
| 06 | 4053618 | Защитный кожух | 2 |
| 07 | 4059073 | Защитный кожух | 2 |
| 08 | 94-1305 | Адаптер | 4 |
| 09 | 7003899 | Трубка рукоять | 2 |
| 10 | 7003900 | Трубка ковш | 2 |
| 11 | 4053600 | Хомут трубки | 6 |
| 12 | M111263 | Болт | 6 |
| 13 | A590912 | Пружинная шайба | 6 |
| 14 | 7003901 | Трубка ковш (правый) | 1 |
| 15 | 7003902 | Трубка ковш (левый) | 1 |
| 16 | A811035 | Уплотнительное кольцо | 2 |
| 17 | M351040 | Болт с внутренним шестигранником | 8 |
| 18 | 984054 | Пружинная шайба | 8 |
| 19 | 4053598 | Хомут трубки | 10 |
| 20 | M111263 | Болт | 10 |
| 21 | A590912 | Пружинная шайба | 10 |
| 22 | A590136 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
