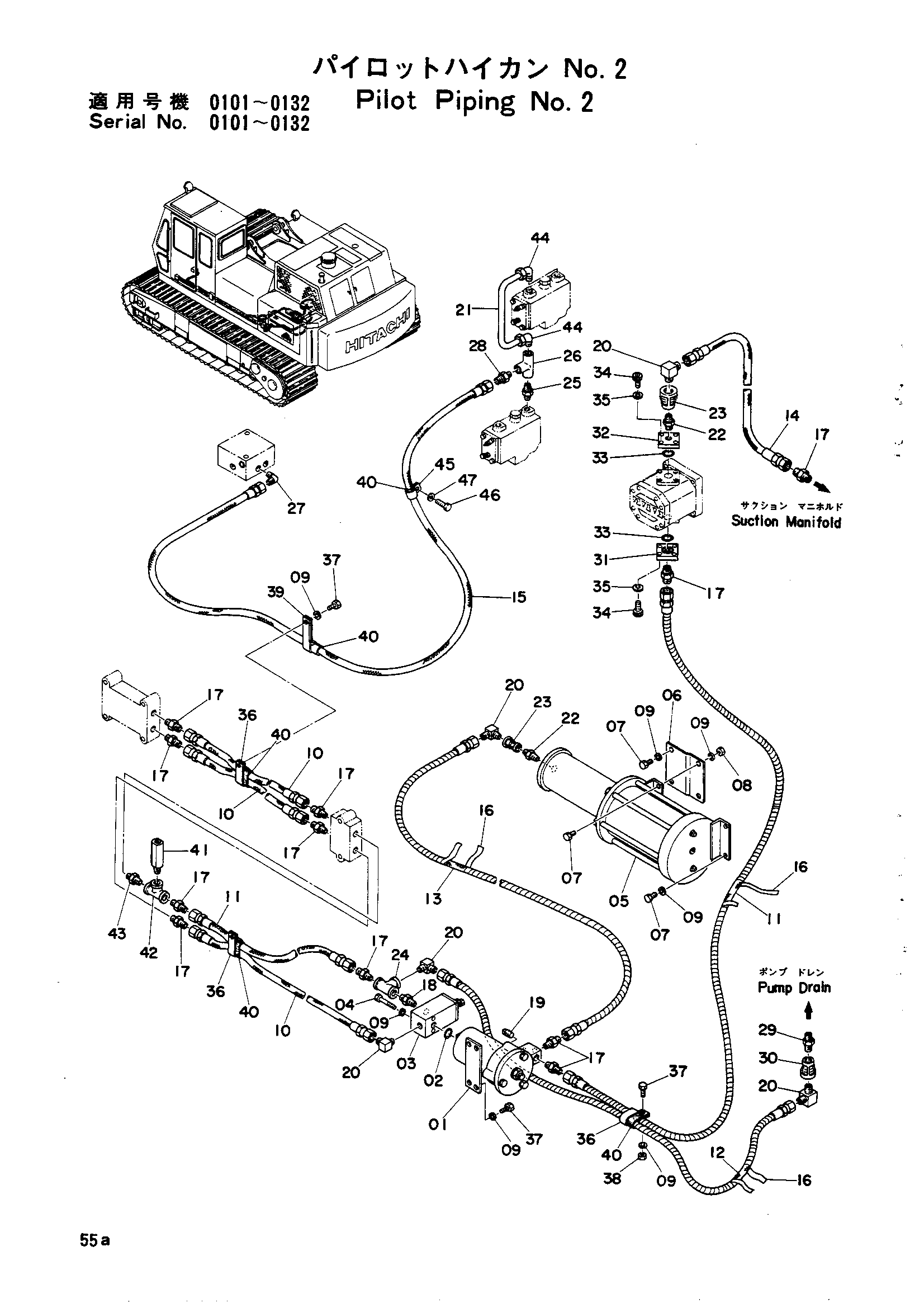

Пилотные гидролинии (NO.2) — HITACHI UH14

Заводская схема «Пилотные гидролинии (NO.2)» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9402982	Масляный фильтр	1
02	954493	Уплотнительное кольцо	1
03	9402995	Клапан релифе (5)	1
04	M111063	Болт 10X63	2
05	9402512	Гидроаккумулятор	1
06	4511833	Кронштейн	1
07	M111020	Болт	6
08	M501008	Гайка	2
09	A590010	Пружинная шайба	15
10	4514832	Шланг	3
11	4514833	Шланг	2
12	4512165	Шланг	1
13	4512164	Шланг	1
14	4512166	Шланг	1
15	4032739	Шланг	1
16	4509973 замена: 4044420	Защитный кожух	3
17	4511515 замена: 94-1303	Адаптер	11
18	4511687 замена: 94-1703	Адаптер	1
19	4511654 замена: 94-2024	Пробка	1
20	484977 замена: 94-1403	Угловой штуцер	5
21	4034974	Трубка	1
22	4511686 замена: 94-1702	Адаптер	2
23	94-0686	Переходник	2
24	94-0662	Тройник	1
25	4511685 замена: 94-1701	Адаптер	1
26	94-0660	Тройник	1
27	4506344 замена: 94-1401	Угловой штуцер	1
28	4506343 замена: 94-1301	Адаптер	1
29	J70786 замена: 94-1704	Адаптер	1
30	94-0688	Переходник	1
31	4509434	Крышка	1
32	4510987	Фланец	1
33	A810025	Уплотнительное кольцо G25	2
34	M340832	Болт с внутренним шестигранником	8
35	4514388	Пружинная шайба	8
36	4033785	Хомут	3
37	M111020	Болт	7
38	M501008	Гайка	1
39	4034988	Хомут	2
40	929040	Амортизатор	6
41	4035360	Переходник	1
42	94-0662	Тройник	1
43	4511687 замена: 94-1703	Адаптер	1
44	4507112	Угловой штуцер	2
45	456892	Хомут	1
46	M200610	Болт	1
47	A590008 замена: A590908	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
