Электрооборудование — HITACHI UH14

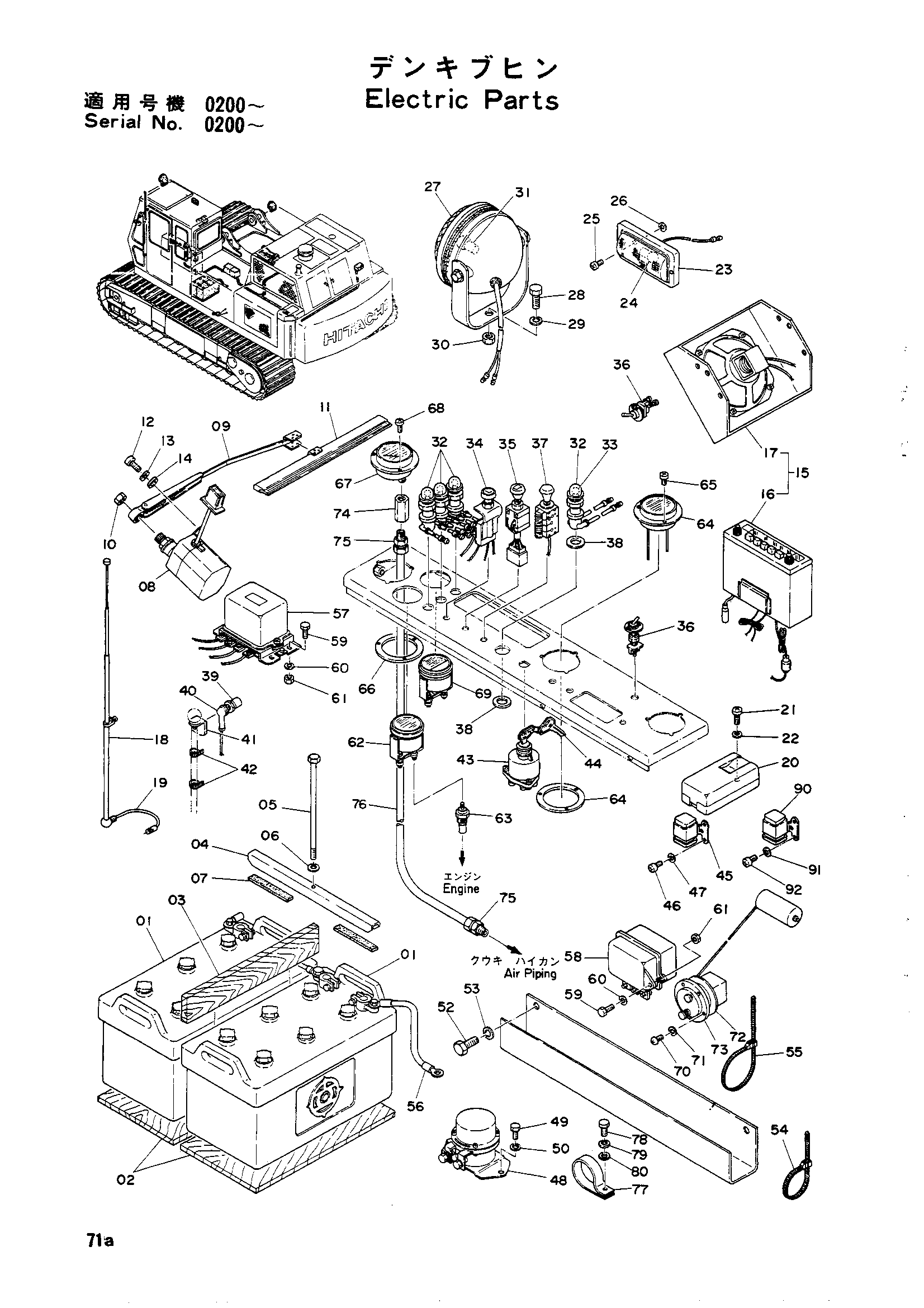

Заводская схема «Электрооборудование» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4503307	Аккумулятор	2
02	4509030	Воод	2
03	445216	Воод	1
04	4034700	Фиксатор	2
05	4509029	Болт	2
06	A590910	Пружинная шайба	2
07	4034701	Амортизатор	4
08	4050475	Стеклоочиститель гидромотор	1
09	4050477	Стеклоочиститель рукоять в сборе	1
10	4050479	Гайка	1
11	4511185	Стеклоочиститель отвал	1
12	M430510	Винт	2
13	A590905	Пружинная шайба	2
14	A590105	Плоская шайба	2
15	4054017	Радио в сборе	1
16	4043976	Радио	1
17	4505037	Динамик	1
18	4032061	Шток	1
19	4054018	Питатель	1
20	3000399	Короб предохранитель (UH04)	1
21	M430613	Винт	2
22	A590906	Пружинная шайба	2
23	973204	Фонарь кабина в сборе	1
24	4001854	Фонарь	1
25	M430513	Винт	2
26	A590905	Пружинная шайба	2
27	214771	Фонарь головка в сборе	2
28	M101432	Болт	2
29	A590914	Пружинная шайба	2
30	M501411	Гайка	2
31	214770	Фонарь	2
32	D910776	Фонарь пилотный в сборе	4
33	4037223	Фонарь	4
34	445092	Выключатель фонарь	1
35	4009556	Выключатель стеклоочиститель	1
36	921037	Выключатель фонарь	2
37	4054021	Выключатель отопитель	1
38	4055674	Шайба	2
39	487086	Выключатель звуковой сигнал (T)	1
40	4511880	Колпачок	1
41	4512694	Кронштейн	1
42	E41730	Зажим	3
43	4038458	Выключатель стартер в сборе	1
44	4507942	Шпонка	1
45	4038459	Реле	1
46	M430510	Винт	2
47	A590905	Пружинная шайба	2
48	4034634	Реле аккумулятор	1
49	M200814	Болт	2
50	A590908	Пружинная шайба	2
51	4058241	Воздуховод	1
52	M111216	Болт	2
53	A590912	Пружинная шайба	2
54	4055312	Зажим	5
55	4055311	Зажим	10
56	4057171	Жгут проводов	1
57	4515085	Реле защитный	1
58	4515086	Регулятор	1
59	M200614	Болт	6
60	A590906	Пружинная шайба	6
61	M500605	Гайка	6
62	2005301	Тхермометер	1
63	4030594	Блок	1
64	4504225	Измеритель хоур в сборе	1
65	M430510	Винт	3
66	4053154	Пластина	1
67	992314	Измеритель давление	1
68	M430308	Винт	3
69	2005424	Измеритель топливный	1
70	M430510	Винт	5
71	A590905	Пружинная шайба	5
72	4504289	Манжета	1
73	4057169	Указатель уровня	1
74	J70082	Разъём PT1/4	1
75	992313	Штуцер трубка	2
76	4507584	Трубка	1
77	4045529	Хомут	1
78	M111014	Болт	1
79	A590910	Пружинная шайба	1
80	A590110	Шайба	1
90	4505392	Реле звуковой сигнал	1
91	A590906	Пружинная шайба	2
92	M430610	Винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
