Ходовой трансмиссия — HITACHI UH14

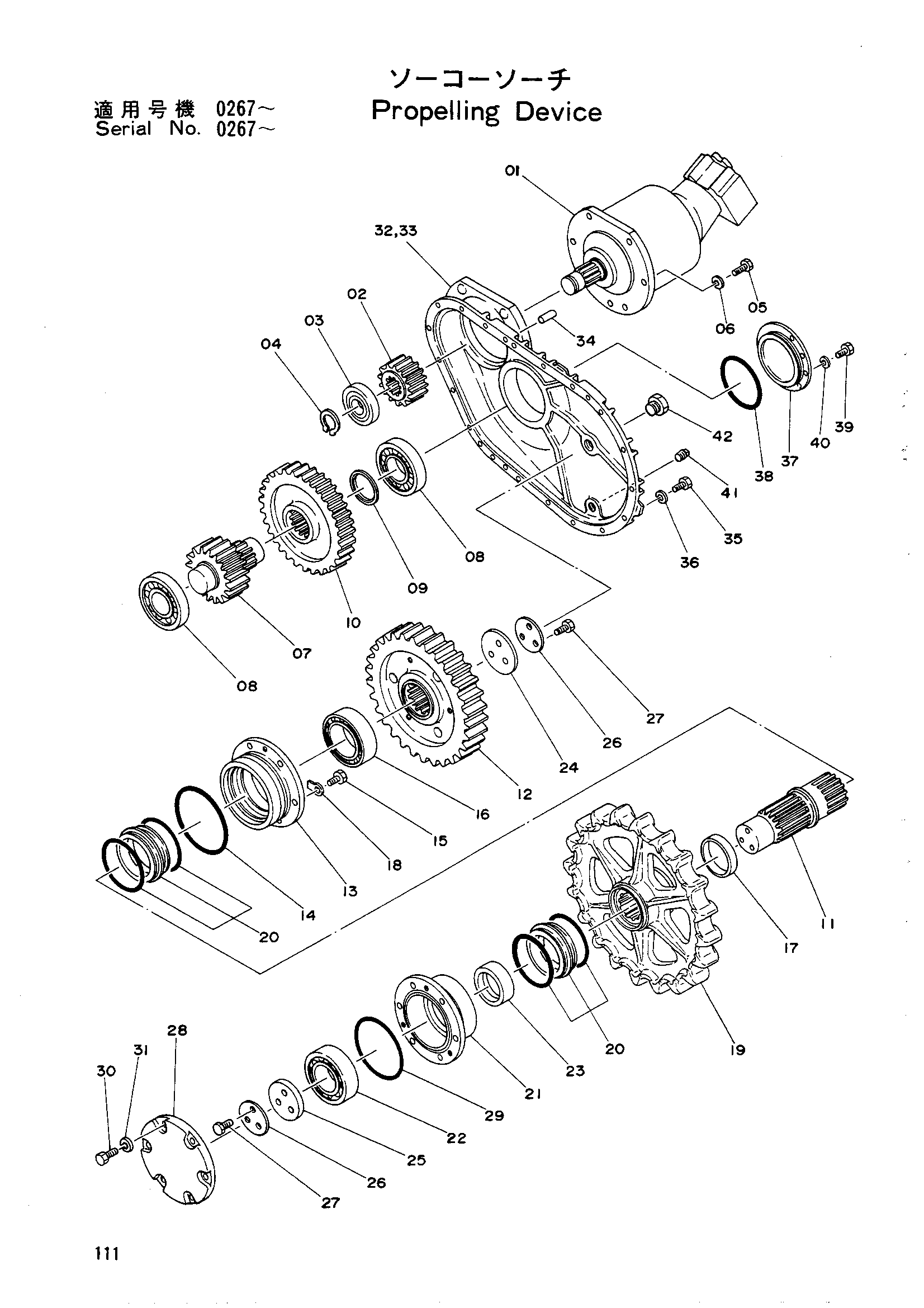

Заводская схема «Ходовой трансмиссия» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4054545	Гидромотор плунжер (9)	2
02	3007876	Ведущая шестерня (5)	2
03	4502600	Подшипник. каток (10)	2
04	991349	Кольцо ретаининг (10)	2
05	M111656	Болт	14
06	A590916	Пружинная шайба	14
07	2005328	Вал противовес	2
08	4001398	Подшипник. спхерикал	4
09	4054155	Проставка	2
10	2007535	Шестерня	2
11	2005330	Вал дривинг	2
12	2005329	Шестерня	2
13	3007878	Картридж	2
14	A810250	Уплотнительное кольцо	2
15	M111650	Болт	12
16	4054157	Подшипник. спхерикал	2
17	4054156	Проставка	2
18	A590416	Шайба тонгуед	12
19	1001583	Звёздочка	2
20	4513173	Комплект уплотнений	4
21	3007877	Картртдге	2
22	4040533	Подшипник. спхерикал	2
23	4054158	Проставка (10)	2
24	4054159	Пластина	2
25	4054160	Пластина	2
26	4054161	Пластина блокировка (20)	4
27	M112050	Болт	12
28	3007879	Крышка	2
29	A810230	Уплотнительное кольцо	2
30	M111671	Болт	12
31	A590916	Пружинная шайба	12
32	1001584	Крышка (правый)	1
33	1001585	Крышка (левый)	1
34	J402050	Установочный штифт 20X50(10)	4
35	M111645	Болт	38
36	A590916	Пружинная шайба	38
37	3007880	Крышка	2
38	A810190	Уплотнительное кольцо	2
39	M111236	Болт	12
40	A590912	Пружинная шайба	12
41	J75210	Пробка масляный PT1(5)	2
42	94-2027	Пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
