Гидроцилиндр рукояти <экскаватор> — HITACHI UH14

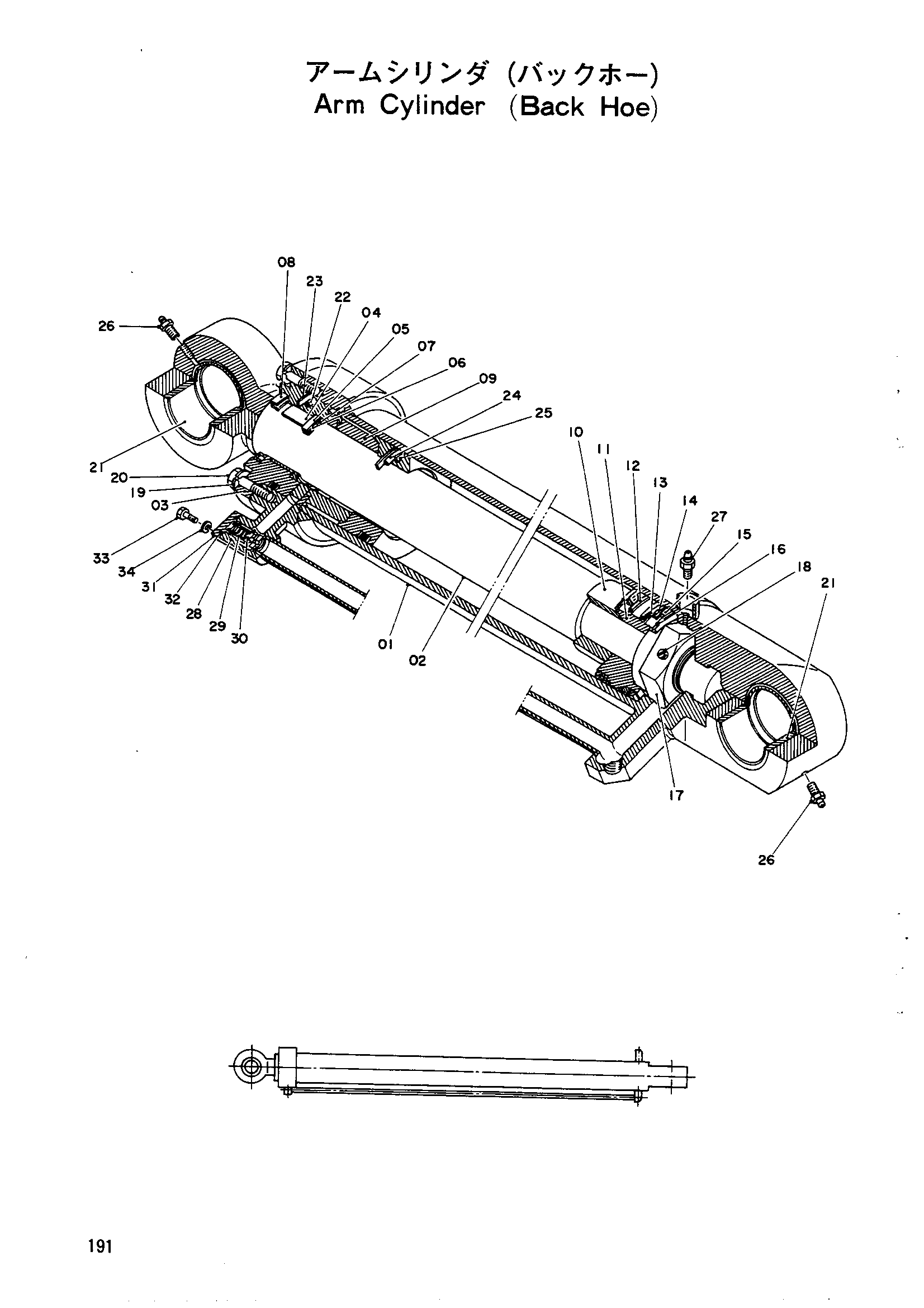

Заводская схема «Гидроцилиндр рукояти <экскаватор>» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3010293 | Гидроцилиндр в сборе | 1 | |
| 01 | 3010948 | Гидроцилиндр | 1 |
| 02 | 4069708 | Шток поршня | 1 |
| 03 | 4069710 | Головка гидроцилиндр | 1 |
| 04 | 4505950 замена: 4070610 | Втулка | 1 |
| 05 | 4069711 замена: 4070610 | У-ринг | 1 |
| 06 | 4505952 | Манжета головка | 1 |
| 07 | 4505953 | Кольцо стопорный | 1 |
| 08 | 4042954 замена: 4070610 | Грязесъёмное кольцо | 1 |
| 09 | 4069709 | Проставка | 1 |
| 10 | 4505957 | Кольцо кусион | 1 |
| 11 | 4510829 | Поршень | 1 |
| 12 | 4505068 замена: 4070610 | Поршневое кольцо | 2 |
| 13 | 4505069 замена: 4070610 | Уплотнение нейлоновый | 2 |
| 14 | 4505070 замена: 4070610 | У-ринг | 2 |
| 15 | 4505071 | Держатель у-ринг | 2 |
| 16 | 4505072 | Ограничитель | 2 |
| 17 | 4069703 | Корончатая гайка | 1 |
| 18 | 4061765 | Установочный винт | 1 |
| 19 | 4069706 | Пружинная шайба | 16 |
| 20 | 4505078 | Болт | 16 |
| 21 | 4069713 | Палец втулка | 2 |
| 22 | 4505080 замена: 4070610 | Уплотнительное кольцо | 1 |
| 23 | 4069704 замена: 4070610 | Опорное кольцо | 1 |
| 24 | 4505082 замена: 4070610 | Уплотнительное кольцо | 1 |
| 25 | 4069712 замена: 4070610 | Опорное кольцо | 2 |
| 26 | 4009445 | Штуцер | 2 |
| 27 | 4059391 | Клапан сапун | 2 |
| 28 | 4069714 | Клапан | 1 |
| 29 | 4063805 | Пружина | 1 |
| 30 | 4063809 | Пружина направляющая | 2 |
| 31 | 4063811 | Пробка | 1 |
| 32 | 4061804 | Уплотнительное кольцо | 1 |
| 33 | 4061807 | Болт | 4 |
| 34 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
