Отопитель трубопроводы — HITACHI UH14

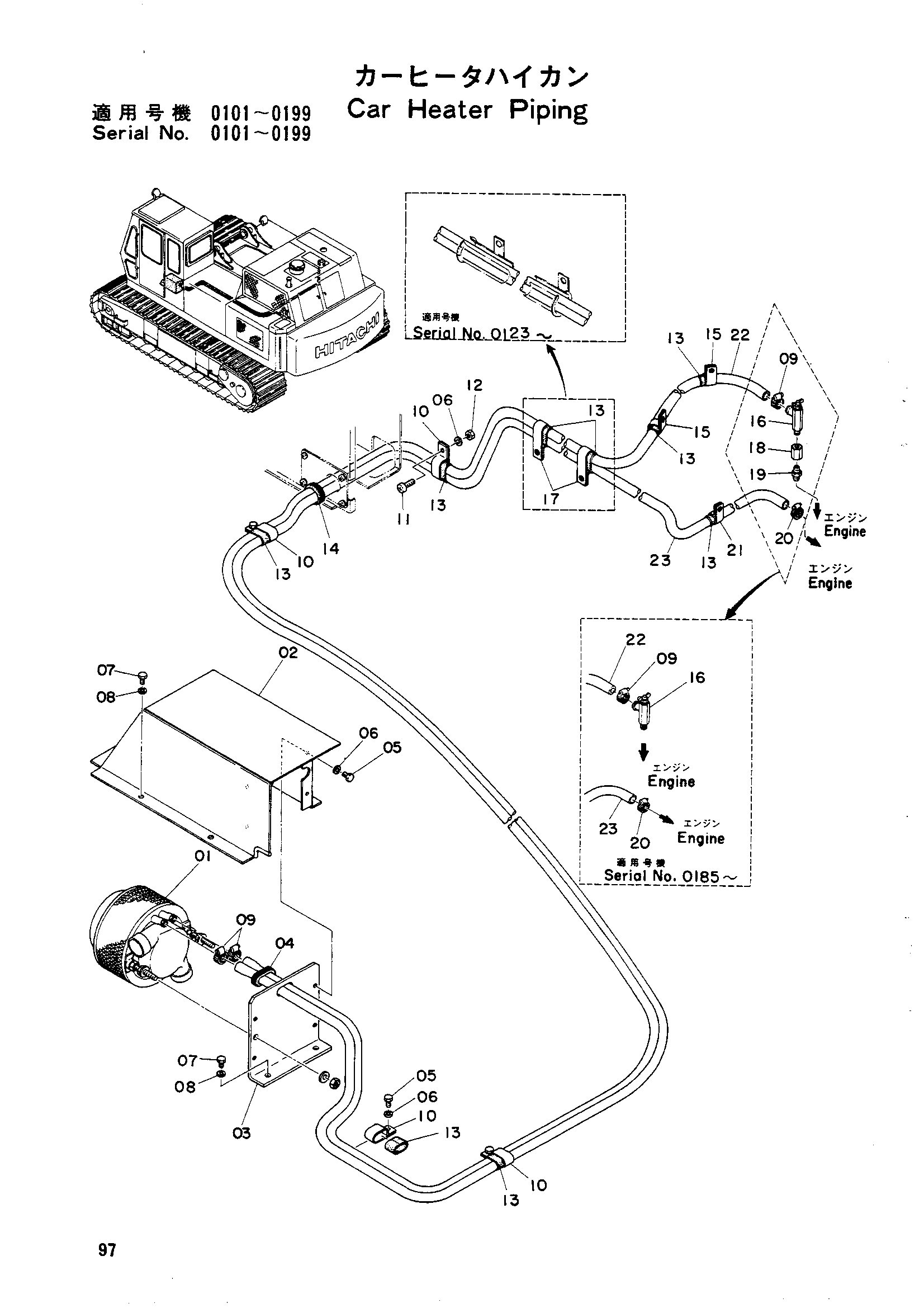

Заводская схема «Отопитель трубопроводы» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4043390 замена: 4054020 | Машина отопитель | 1 |
| 01 | 4043390 замена: 4054021 | Машина отопитель | 1 |
| 01 | 4505168 | Машина отопитель | 1 |
| 02 | 4036230 | Крышка | 1 |
| 03 | 3004589 | Кронштейн | 1 |
| 04 | 4037459 | Резиновая прокладка | 1 |
| 05 | M200610 | Болт | 7 |
| 06 | A590006 замена: A590906 | Пружинная шайба | 8 |
| 07 | M200813 | Болт | 7 |
| 08 | A590008 замена: A590908 | Пружинная шайба | 7 |
| 09 | 4507228 | Хомут | 3 |
| 10 | 4505985 | Хомут | 2 |
| 10 | 4505985 | Хомут | 4 |
| 11 | M430610 | Винт | 1 |
| 12 | M500605 | Гайка | 1 |
| 13 | 929040 | Амортизатор | 13 |
| 13 | 929040 | Амортизатор | 15 |
| 14 | 94-2812 | Резиновая втулка | 1 |
| 15 | 4505995 | Хомут | 5 |
| 16 | 4507979 замена: 4508050 | Кран | 1 |
| 16 | 4508050 замена: 4508050 | Клапан | 1 |
| 17 | 4505986 | Зажим трубка | 2 |
| 18 | J70083 | Разъём PT3/8 | 1 |
| 19 | J70783 | Адаптер PT3/8 | 1 |
| 20 | 4514699 | Хомут шланга | 1 |
| 21 | 4045529 | Хомут | 1 |
| 22 | 4055268 замена: 4055268 | Резиновый шланг | 1 |
| 22 | 4507981 замена: 4055268 | Резиновый шланг | 1 |
| 23 | 4055269 замена: 4055269 | Резиновый шланг | 1 |
| 23 | 4507981 замена: 4055269 | Резиновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
