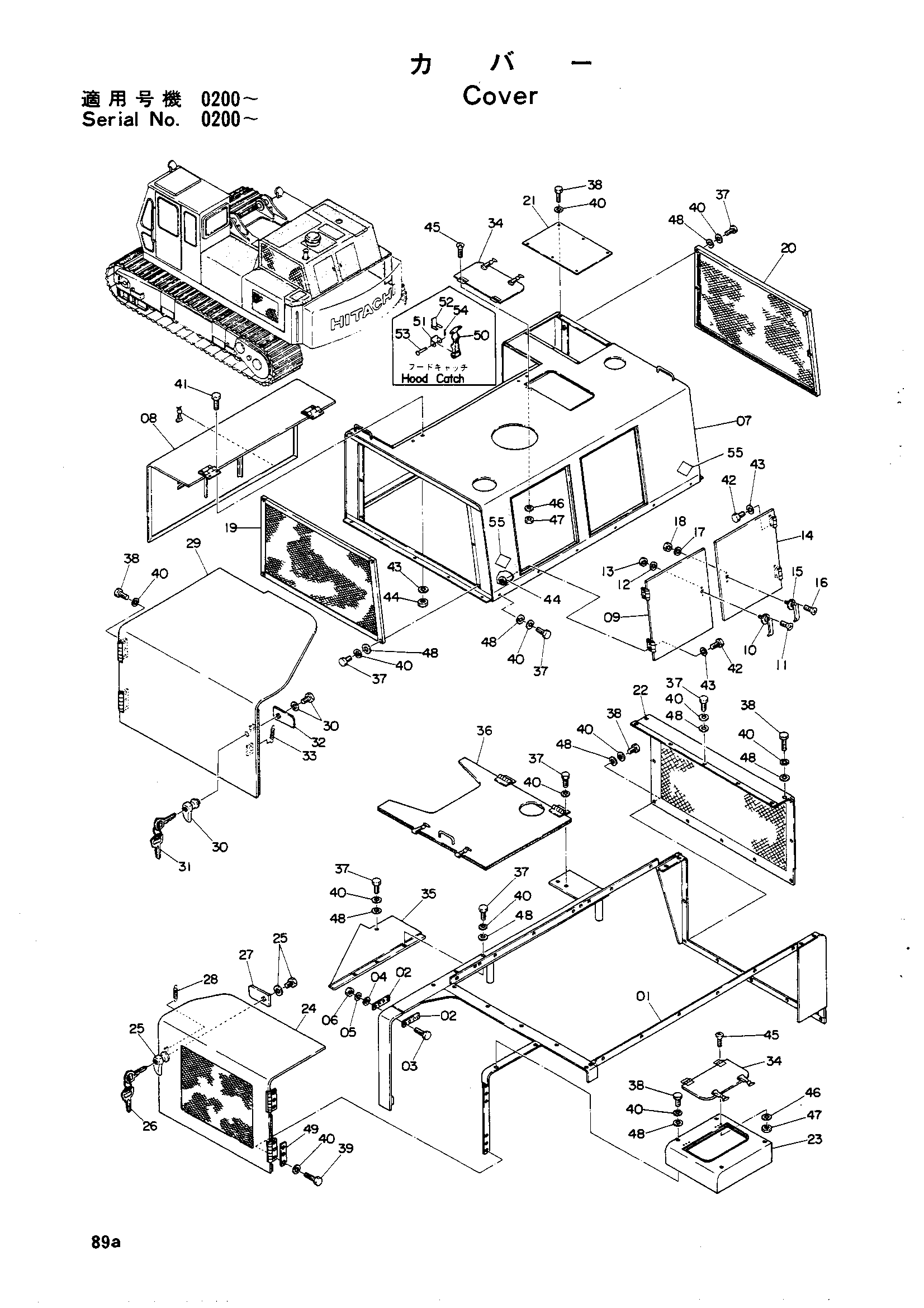

Крышка — HITACHI UH14

Заводская схема «Крышка» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4061529	Опора в сборе	1
02	4062826	Кронштейн	2
03	M111032	Болт	4
04	449490	Шайба	4
05	A590910	Пружинная шайба	4
06	M501008	Гайка	4
07	4061530	Крышка	1
08	4061531	Панель	1
09	4061532	Панель в сборе	1
10	4514716	Рукоятка	1
11	M470520	Винт	3
12	A590905	Пружинная шайба	3
13	M500504	Гайка	3
14	4061533	Панель в сборе	1
15	4514716	Рукоятка	1
16	M470520	Винт	3
17	A590905	Пружинная шайба	3
18	M500504	Гайка	3
19	4061534	Крышка	1
20	4061353	Крышка	1
21	4061536	Крышка	1
22	4061537	Панель	1
23	4061538	Крышка	1
24	4061539	Панель в сборе	1
25	4041085	Рукоятка	1
26	4041081	Шпонка	1
27	4041083	Стопорная пластина	1
28	4501982	Пружина	1
29	4061540	Панель в сборе	1
30	4041085	Рукоятка	1
31	4041081	Шпонка 200#	1
32	4041083	Стопорная пластина	1
33	4501982	Пружина	1
34	4061541	Крышка	2
35	4061544	Кронштейн	1
36	4061545	Панель	1
37	M111020	Болт	35
38	M111014	Болт	27
39	M111025	Болт	6
40	A590910	Пружинная шайба	68
41	M200814	Болт	4
42	M200825	Болт	8
43	A590908	Пружинная шайба	12
44	M500807	Гайка	12
45	M470510	Винт	12
46	A590905	Пружинная шайба	12
47	M500504	Гайка	12
48	449490	Шайба	40
49	4061542	Кронштейн	2
50	4004111	Защёлка	8
51	4004109	Кронштейн	8
52	4004105	Кронштейн	8
53	4004110	Палец	8
54	A761013	Шплинт	8
55	4040580	Рефлектор	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
