Укороченный рукоять — HITACHI UH123

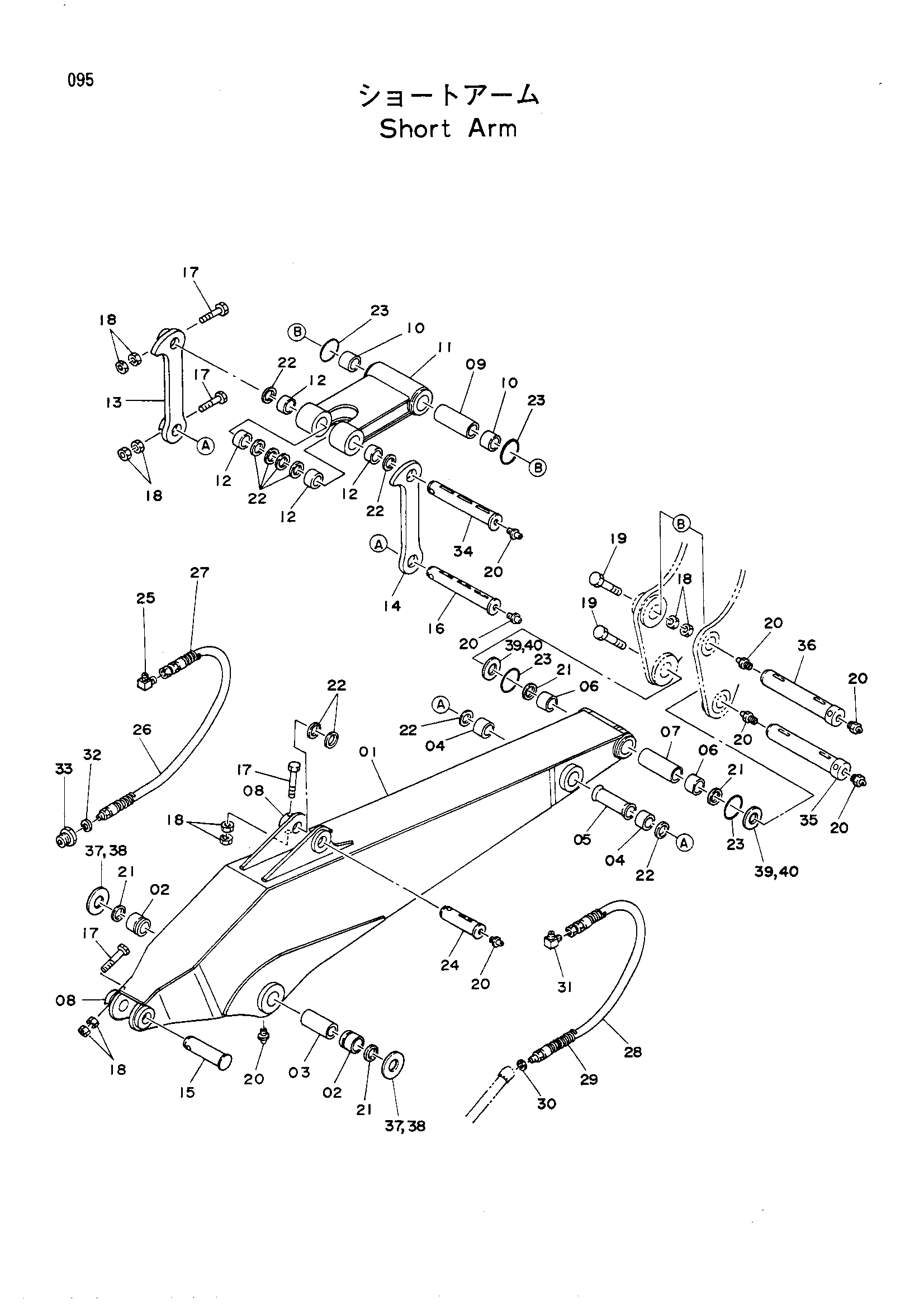

Заводская схема «Укороченный рукоять» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6003325	Рукоять	1
01-08	9029419	Рукоять в сборе	1
02	4067984	Втулка	2
03	4067988	Проставка	1
04	4067985	Втулка	2
05	4067989	Проставка	1
06	4079119	Втулка	2
07	4114148	Проставка	1
08	4067719	Ограничитель	2
09	4079120	Проставка	1
09-12	9020380	Тяга A в сборе	1
10	4079119	Втулка	2
11	7005141	Тяга	1
12	4067986	Втулка	4
13	8017245	Тяга B (левый)	1
14	3017617	Тяга B (правый)	1
15	3010551 замена: 3029082	Палец	1
15	3029082 замена: 3010551	Палец	1
16	3010553 замена: 3029084	Палец	1
16	3029084 замена: 3010553	Палец	1
17	4514571	Болт	4
18	M512016	Гайка	12
19	M122004	Болт	2
20	J75481	Штуцер	9
21	4067901	Пылезащитное уплотнение	4
22	4067902	Пылезащитное уплотнение	10
23	4089028	Уплотнительное кольцо	4
24	3013234 замена: 3029087	Палец	1
24	3029087	Палец	1
25	94-1404	Угловой штуцер	1
26	4055256	Шланг	1
27	4055191	Защитный кожух	1
28	4054383	Шланг	1
29	4055142	Защитный кожух	1
30	4073052	Шайба	1
31	94-1405	Угловой штуцер	1
32	4061743	Шайба	1
33	94-1604	Переходник	1
34	3020071	Палец	1
35	3020304	Палец	1
36	3019618	Палец	1
37	4101281	Регулировочная шайба T=1.2	2
38	4101280	Регулировочная шайба T=3.2	2
39	4124478	Регулировочная шайба T=1.2	2
40	4124477	Регулировочная шайба T=3.2	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
