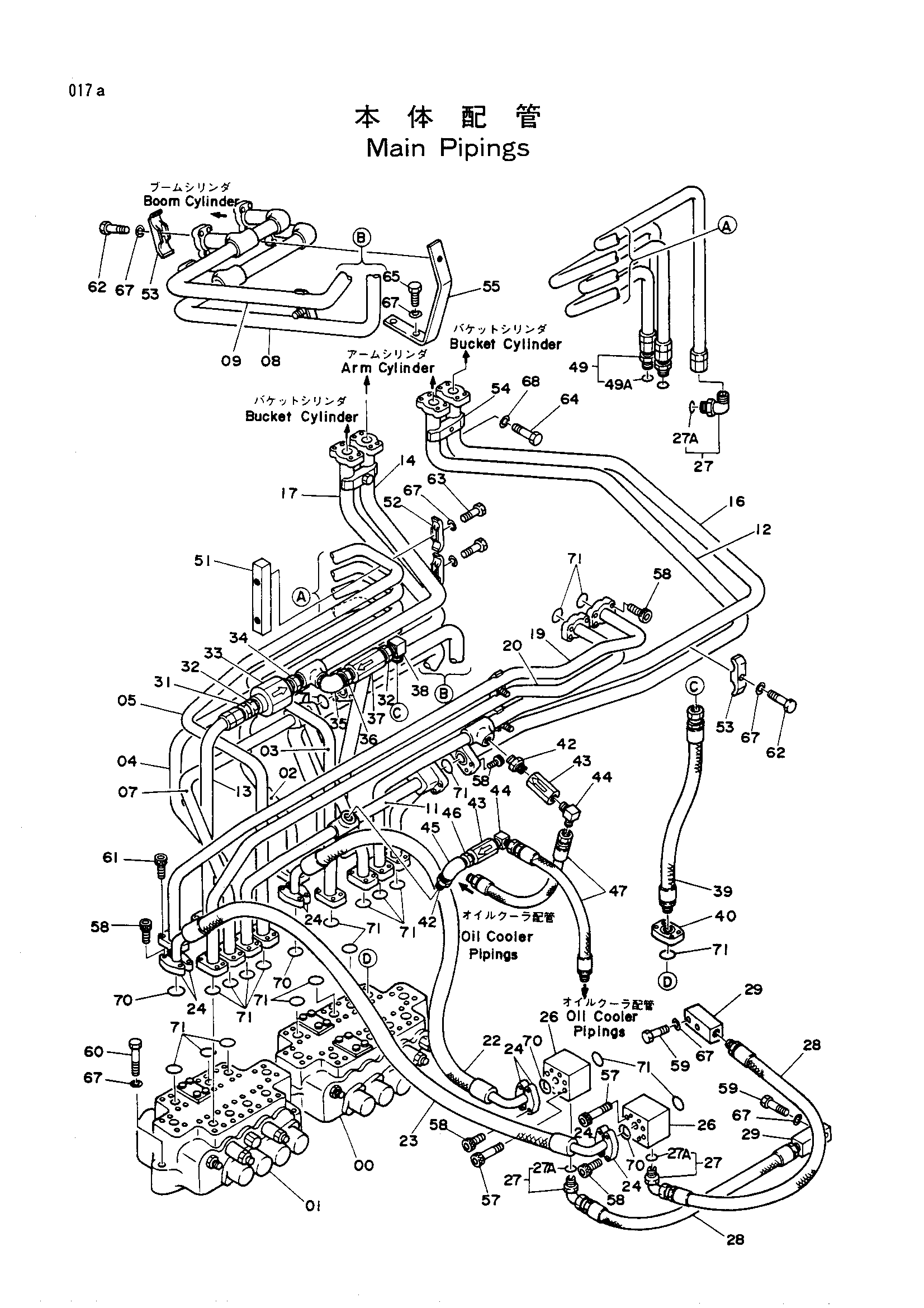

Основные гидролинии — HITACHI UH123

Заводская схема «Основные гидролинии» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4178728	Гидрораспределитель	1
01	4178729	Гидрораспределитель	1
02	7012886	Трубка (масляный радиатор)	1
03	7012887	Трубка	1
04	7012888	Трубка	1
05	7012889	Трубка	1
07	8026656	Трубка	1
08	7013841	Трубка	1
09	7013840	Трубка	1
11	8026657	Трубка	1
12	7013838	Трубка	1
13	9715375	Трубка	1
14	8028519	Трубка	1
16	7013839	Трубка	1
17	7013837	Трубка	1
19	8026654	Трубка	1
20	8026653	Трубка	1
22	4153419	Шланг	1
23	4153420	Шланг	1
24	4085560	Фланец сприт	8
26	3027950 замена: 3036014	Блок	2
26	3036014	Блок	2
27	4065118	Угловой штуцер	4
27A	4506424	Уплотнительное кольцо	1
28	4150735	Шланг	2
29	4102614	Блок	2
31	94-1304	Адаптер	1
32	94-1604	Переходник	2
33	4151067	Клапан замедленного возврата	1
34	94-1705	Адаптер	1
35	94-0633	Угловой штуцер	1
36	94-1904	Адаптер	1
37	4130714	Обратный клапан	1
38	94-1404	Угловой штуцер	1
39	4150734	Шланг	1
40	4062226	Фланец	1
42	94-1903	Адаптер S 3/4-1/2	2
43	9034570	Обратный клапан	2
44	94-1403	Угловой штуцер S 1/2 (100)	2
45	94-0617	Угловой штуцер S (50)	1
46	94-1703	Адаптер S (150)	1
47	4054351	Шланг (8)	2
49	4042033	Адаптер	2
49A	4506424	Уплотнительное кольцо	1
51	4128587	Кронштейн	1
52	4053596	Хомут трубка (2)	3
53	4053599	Хомут трубки	4
54	4148597	Крамп трубка	2
55	3028699	Кронштейн	1
57	M341280	Болт с внутренним шестигранником	8
58	M341240	Болт с внутренним шестигранником	32
59	J901260	Болт	5
60	J901201	Болт	6
61	M341032	Болт с внутренним шестигранником	60
62	J901265	Болт	4
63	J901255	Болт	2
64	J901670	Болт	2
65	J901235	Болт	2
67	A590912	Пружинная шайба	19
68	A590916	Пружинная шайба	2
70	966993	Уплотнительное кольцо	4
71	A811035	Уплотнительное кольцо	21

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
