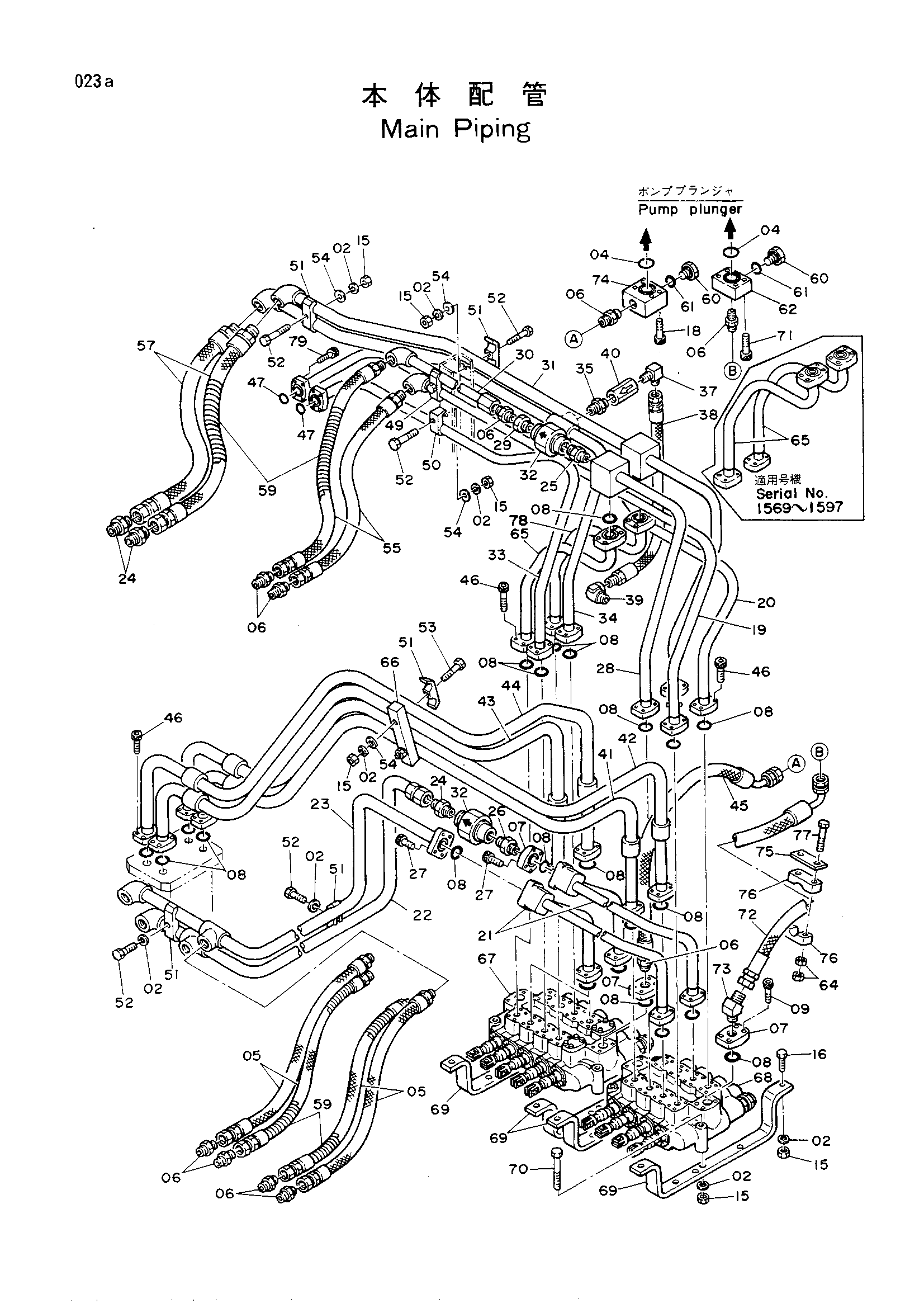

Основные гидролинии — HITACHI UH123

Заводская схема «Основные гидролинии» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	A590912	Пружинная шайба	23
04	A811040	Уплотнительное кольцо	2
05	4088424	Шланг	4
06	94-1304	Адаптер	10
07	4071900	Фланец	3
08	A811035	Уплотнительное кольцо	26
09	M341240	Болт с внутренним шестигранником	8
15	M501210	Гайка	21
16	M111240	Болт	8
18	M341271	Болт с внутренним шестигранником	4
19	8022452	Трубка	1
19	8026521	Трубка	1
19	8028154	Трубка	1
20	8022453	Трубка	1
20	8026522	Трубка	1
20	8028155	Трубка	1
21	8010651	Трубка	2
21	8026526	Трубка	2
22	8010653	Трубка	1
23	9707042	Трубка	1
24	94-1305	Адаптер	3
25	94-1705	Адаптер	1
26	94-1904	Адаптер	1
27	M351240	Болт с внутренним шестигранником	8
28	8022455	Трубка	1
28	8026523	Трубка	1
29	94-1604	Переходник	1
30	9715023	Трубка	1
31	8022456	Трубка	1
31	8026524	Трубка	1
32	9023409	Клапан словретрун	2
33	8009635 замена: 8025971	Трубка	1
33	8025971 замена: 8025971	Трубка	1
33	8026528	Трубка	1
34	8010716	Трубка	1
34	8026527	Трубка	1
35	94-1903	Адаптер S 3/4-1/2	1
37	94-1403	Угловой штуцер S 1/2(100)	1
38	4055243	Шланг	1
39	94-0632	Угловой штуцер S (100)	1
40	9034750	Обратный клапан	1
41	7005631	Трубка	1
41	7012822	Трубка	1
42	7005630	Трубка	1
42	7012821	Трубка	1
43	7005629	Трубка	1
43	7012820	Трубка	1
44	7010943	Трубка	1
44	7012823	Трубка	1
45	4099849	Шланг	1
46	M341032	Болт с внутренним шестигранником	88
46	M341032	Болт с внутренним шестигранником	96
46	M341036	Болт с внутренним шестигранником	96
47	A811030	Уплотнительное кольцо	2
47	A811035	Уплотнительное кольцо	2
49	4053596	Хомут трубки	1
50	4053595	Хомут трубки	2
51	4053599	Хомут трубки	6
52	M111271	Болт	7
53	M111200	Болт	2
54	A590112	Шайба	7
55	4107974	Шланг	2
57	4055338	Шланг (4)	2
59	4044420	Защита 500	2
59	4044420	Защита 500	4
60	4081278	Пробка	2
61	4506418	Уплотнительное кольцо	2
62	4097729	Фланец	1
64	M501008	Гайка	4
65	8022457	Трубка	1
65	8022457	Трубка	2
65	8026525	Трубка	1
66	4073071	Кронштейн	1
67	4124209	Гидрораспределитель	1
68	4125012	Гидрораспределитель	1
68	4146670	Гидрораспределитель	1
69	4125436	Опора	4
70	M111201	Болт 12X112	6
71	M341256	Болт с внутренним шестигранником	4
72	4095207	Шланг	1
73	94-1504	Угловой штуцер	1
74	4099851	Фланец	1
75	4122652	Пластина	1
76	4122654	Хомут	2
77	M111080	Болт	2
78	8026044	Трубка	1
78	8026529	Трубка	1
79	M341236	Болт разъём 12X35.5	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
