Основные гидролинии (нижний думпинг) — HITACHI UH123

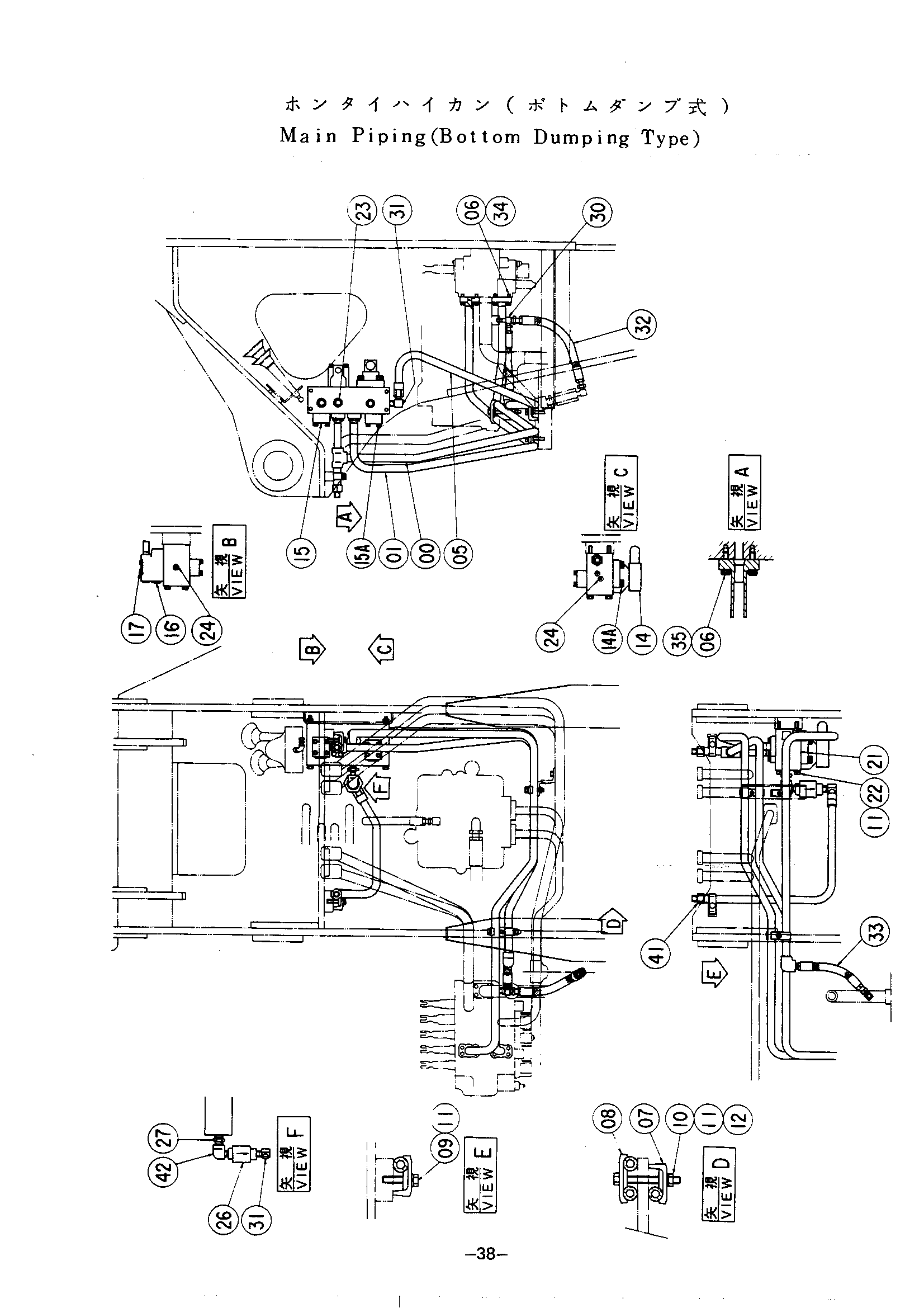

Заводская схема «Основные гидролинии (нижний думпинг)» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8035923 | Трубка | 1 |
| 01 | 8035922 | Трубка | 1 |
| 05 | 9726078 | Трубка | 1 |
| 06 | M341032 | Болт с внутренним шестигранником | 16 |
| 07 | 4053595 | Хомут трубки | 4 |
| 08 | 4053596 | Хомут трубки | 2 |
| 09 | J901255 | Болт | 4 |
| 10 | J901202 | Болт | 1 |
| 11 | A590912 | Пружинная шайба | 9 |
| 12 | J950012 | Гайка | 1 |
| 14 | 4190625 | Предохранительный клапан | 1 |
| 14A | M341650 | Болт с внутренним шестигранником | 4 |
| 15 | 4190626 | Обратный клапан | 2 |
| 15A | M340850 | Болт с внутренним шестигранником | 8 |
| 16 | 4099713 | Предохранительный клапан | 1 |
| 17 | M341090 | Болт с внутренним шестигранником | 4 |
| 21 | 2022908 | Блок | 1 |
| 22 | J901213 | Болт | 4 |
| 23 | 94-2014 | Пробка | 3 |
| 24 | 94-2012 | Пробка | 3 |
| 26 | 9023408 | Клапан | 1 |
| 27 | 94-1704 | Адаптер | 1 |
| 30 | 4188988 | Тройник | 1 |
| 31 | 94-1404 | Адаптер | 2 |
| 32 | 4067520 | Шланг | 1 |
| 33 | 4188998 | Шланг | 1 |
| 34 | A811035 | Уплотнительное кольцо | 2 |
| 35 | A811030 | Уплотнительное кольцо | 2 |
| 41 | 9726131 | Трубка | 1 |
| 42 | 94-0633 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
