Кабина корпус — HITACHI UH123

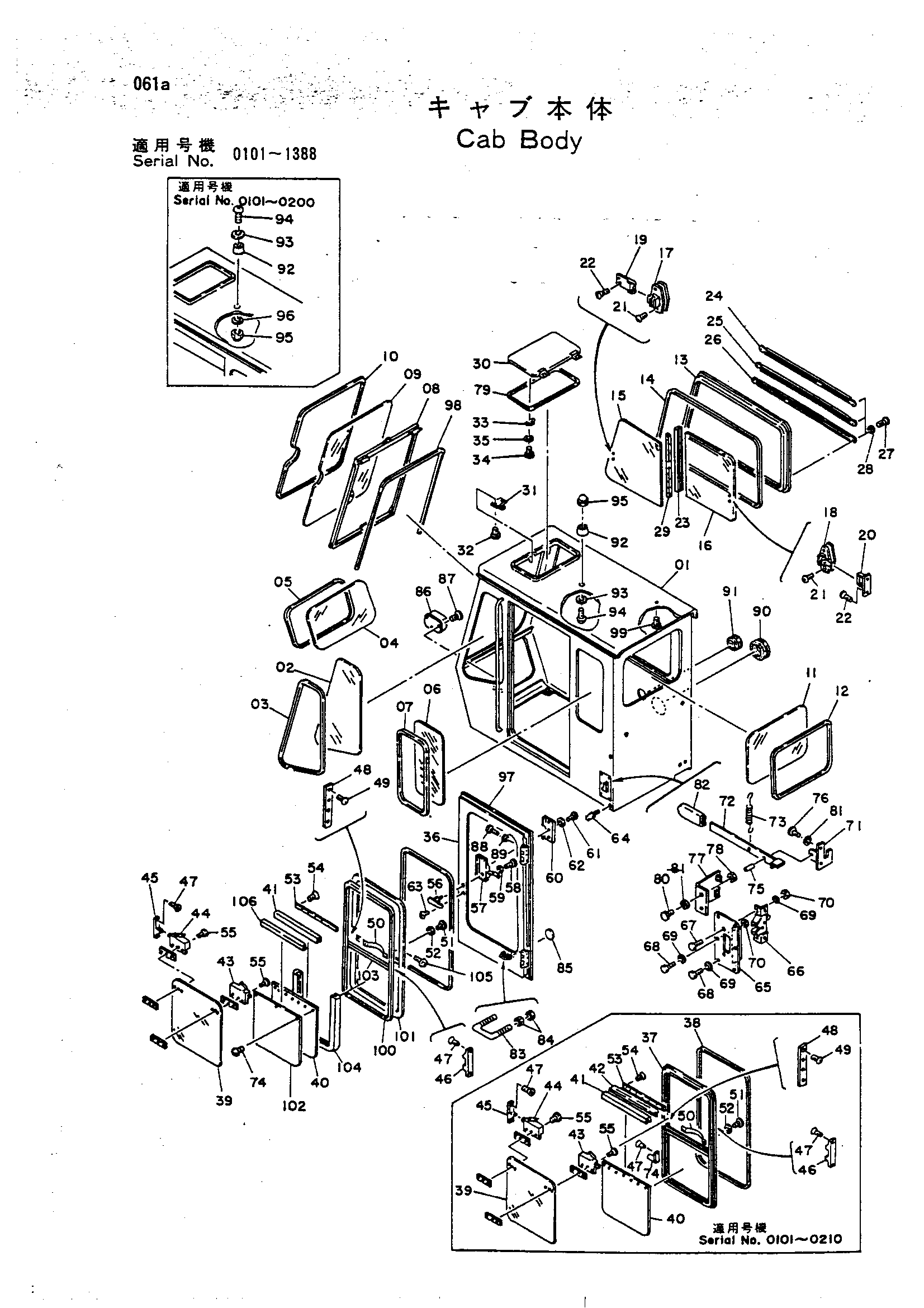

Заводская схема «Кабина корпус» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4106692	Кабина в сборе	1
01	4106693	Кабина	1
02	4061261	Стекло	1
03	4084365	Резиновый H	1
04	4056959	Стекло	1
05	4509670	Резиновая прокладка	1
06	4061257	Стекло	1
07	4008191	Резиновый H	1
08	4086506	Рама	1
08	4114919	Фламе	1
09	4056960	Стекло	1
10	4503185	Манжета окно	1
11	4058091	Стекло	1
12	4504499	Резиновый H	1
13	4085492	Рама	1
14	4508330	Резиновый H	1
15	4085494	Стекло	1
16	4085495	Стекло	1
17	4084264	Замок	1
18	4084265	Замок	1
19	4084266	Защёлка	1
20	4084267	Защёлка	1
21	M470416	Винт	4
22	M470308	Винт	4
23	4084268	Рама	1
24	4085496	Защитный кожух	1
25	4085497	Защитный кожух	1
26	4085498	Защитный кожух	1
27	M430816	Винт	6
28	A590908	Пружинная шайба	6
29	4084272	Уплотнение водяной	1
30	4084273	Крышка	1
31	4084437	Замок	1
32	M470410	Винт	2
33	4514800	Замок	1
34	M430408	Винт	2
35	A590904	Пружинная шайба	2
36	4106694	Дверь	1
37	4089002	Рама	1
38	4503185	Манжета окно	1
39	4084276	Стекло	1
40	4084277	Пластина	1
40	4101509	Пластина	1
41	4091457	Рама	2
41	4101507	Рама	1
42	4089004	Уплотнение водяной	1
43	4084279	Замок	1
44	4084280	Замок	1
45	4084283	Защёлка	2
46	4084284	Защёлка	2
47	4091422	Заклёпка	8
47	4091422	Заклёпка	10
48	4084285	Пластина	2
49	M430408	Винт	8
50	4089005	Рукоятка	1
51	M430425	Винт	4
52	A590904	Пружинная шайба	4
53	4089003	Уплотнение водяной	1
54	4091458	Винт	3
54	4101511	Заклёпка	3
55	M470510	Винт	6
56	4004134	Рукоятка дверь	1
57	4084287	Короб	1
58	M430613	Винт	6
59	A590906	Пружинная шайба	6
60	4084288	Крышка	1
61	M430408	Винт	3
62	A590904	Пружинная шайба	3
63	971306	Шпонка (600#)	1
64	4040730	Ограничитель	2
65	4084290	Кронштейн	1
65	4113119	Кронштейн	1
66	4084291	Замок	1
66	4113118	Замок	1
67	M110816	Болт	4
68	M110820	Болт	6
69	A590908	Пружинная шайба	10
70	M500807	Гайка	3
71	4089007	Кронштейн	1
72	4089008	Рычаг	1
73	4089011	Пружина	1
74	4089006	Замок	2
74	4101512	Винт	2
75	4089009	Палец	1
76	M210816	Болт	2
77	4089010	Направляющая	1
78	M500807	Гайка	2
79	4084436	Резиновая прокладка	1
80	M210822	Болт	2
81	A590908	Пружинная шайба	4
82	4089012	Колпачок	1
83	4084301	U-образный болт	1
84	M511210	Гайка H	4
85	4084302	Резиновая прокладка	2
86	4084303	Асхтрай	1
87	M470406	Винт	3
88	M111020	Болт	6
89	A590910	Пружинная шайба	6
90	4038615	Резиновая прокладка	3
91	4038616	Резиновая прокладка	2
92	485013	Амортизатор	1
93	4101517	Шайба	4
93	A590105	Шайба	1
94	4101515	Винт	1
94	M430528	Винт	1
95	4101518	Гайка	1
95	M500504	Гайка	1
96	A590905	Пружинная шайба	1
97	4084435	Резиновая прокладка	1
98	4084434	Резиновая прокладка	1
99	4101516	Винт	3
100	4101503	Рама	1
101	4101504	Рама	1
102	4101506	Пластина	1
103	4101508	Рама	1
104	4101510	Резиновая прокладка	1
105	4101513	Винт	4
106	4101514	Линер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
