Удлинённый рукоять — HITACHI UH123

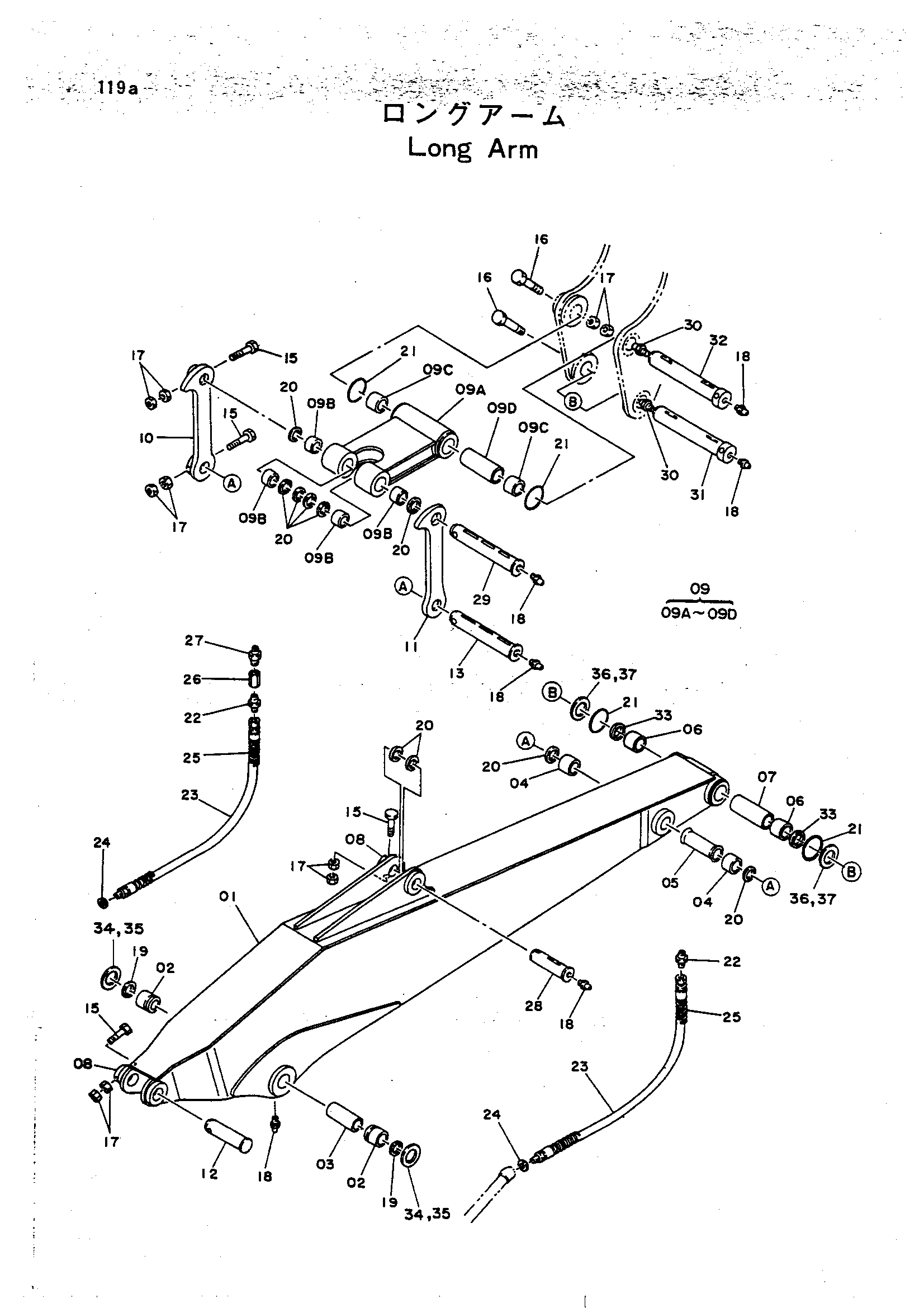

Заводская схема «Удлинённый рукоять» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6003004	Рукоять	1
01-08	9026386	Рукоять	1
02	4067984	Втулка	2
03	4067988	Проставка	1
04	4067985	Втулка	2
05	4067989	Проставка	1
06	4079119	Втулка	2
07	4079120	Проставка	1
07	4114148	Проставка	1
08	4067719	Ограничитель	2
09	9020380	Тяга	1
09A	7005141	Тяга	1
09B	4067986	Втулка	4
09C	4079119	Втулка	2
09D	4079120	Проставка	1
10	8009792 замена: 8017245	Тяга	1
10	8017245 замена: 8017245	Тяга	1
11	3010523 замена: 3017617	Тяга	1
11	3017617 замена: 3017617	Тяга	1
12	3010551 замена: 3029082	Палец	1
12	3029082 замена: 3029082	Палец	1
13	3010553 замена: 3029084	Палец	1
13	3029084 замена: 3010553	Палец	1
15	4514571	Болт	4
16	M122004	Болт	2
17	M512016	Гайка H	12
18	J75481	Штуцер	7
19	4067901	Пылезащитное уплотнение	2
20	4067902	Пылезащитное уплотнение	10
21	4089028	Уплотнительное кольцо	4
22	94-1305	Адаптер	2
23	4078296	Шланг	2
24	4073052	Шайба	2
25	4060288	Защитный кожух	2
26	94-0690	Переходник	1
27	94-1704	Адаптер	1
28	3013234 замена: 3029087	Палец	1
28	3029087 замена: 3013234	Палец	1
29	3010553	Палец	1
29	3020071	Палец	1
30	J75481	Штуцер	2
31	3012559 замена: 3017488	Палец	1
31	3017488 замена: 3017488	Палец	1
31	3019618	Палец	1
31	3020304	Палец	1
32	3012559 замена: 3017488	Палец	1
32	3017488 замена: 3017488	Палец	1
32	3019618	Палец	1
33	4067901	Пылезащитное уплотнение	2
34	4101281	Регулировочная шайба 1.2	2
35	4101280	Регулировочная шайба 3.2	2
36	4124478	Регулировочная шайба 1.2	2
37	4124477	Регулировочная шайба 3.2	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
