Ходовой гидромотор — HITACHI UH123

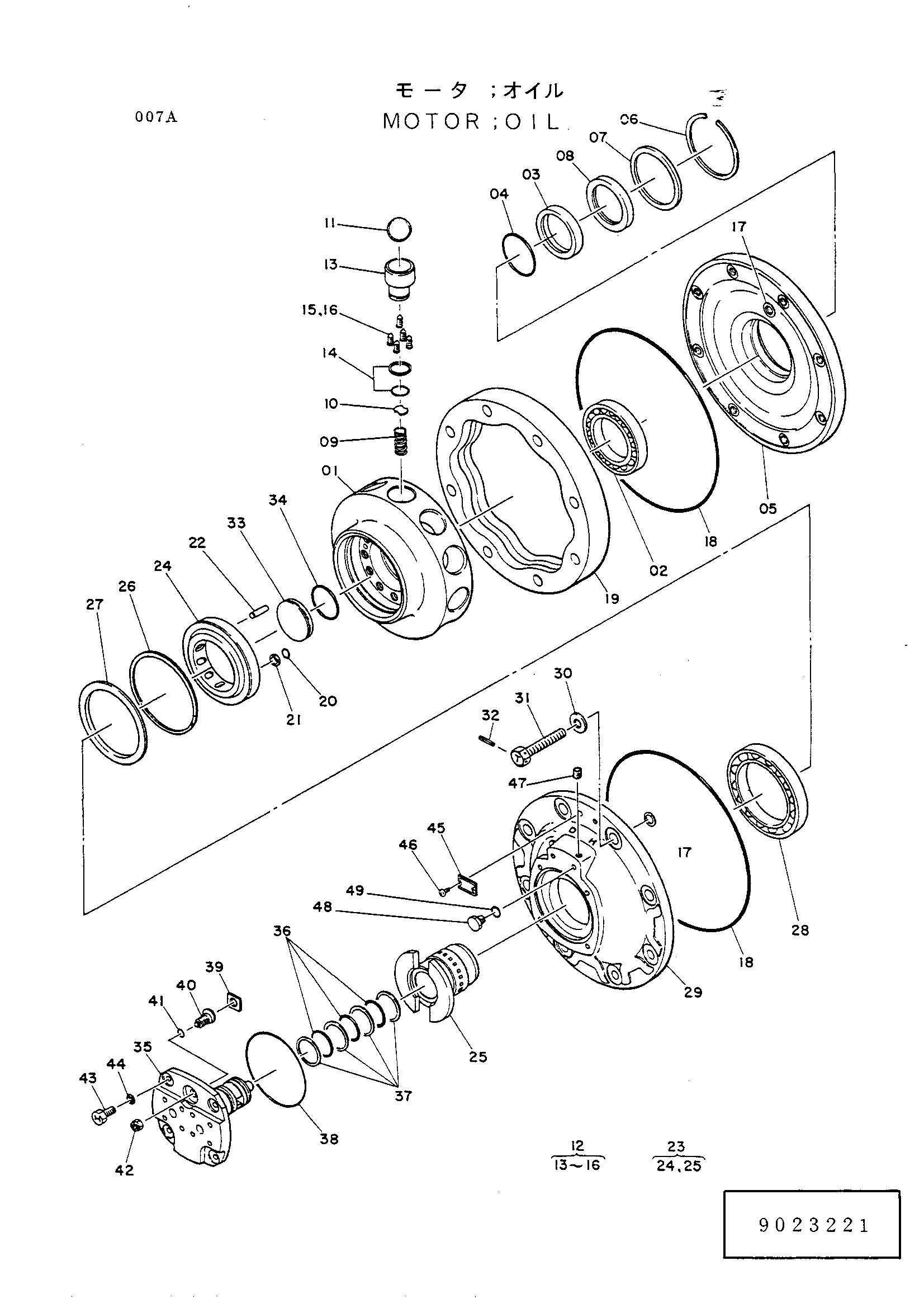

Заводская схема «Ходовой гидромотор» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9023221	Гидромотор	1
01	1002551	Ротор	1
02	4018095	Подшипник	1
03	4024657 замена: 4092287	Проставка	1
03	4092287 замена: 4092287	Проставка	1
04	A810095	Уплотнительное кольцо G35	1
05	2006626	Корпус передний	1
06	4059440	Стопорное кольцо	1
07	4059439	Проставка	1
08	4018550	Масляное уплотнение	1
09	4019998	Пружина	11
10	4006967	Стопорная пластина	11
11	4017809	Шарик	11
12	9008836	Поршень в сборе	11
14	3010385	Уплотнение кольцо	1
17	4036985	Уплотнение пластина	16
18	4018536	Уплотнительное кольцо	2
19	2002008	Кольцо кулачок	1
20	4077071	Уплотнительное кольцо	11
21	4073547 замена: 4137401	Опорное кольцо	11
21	4119716 замена: 4137401	Опорное кольцо	11
21	4119716	Опорное кольцо	11
21	4137401	Опорное кольцо	11
22	4075109	Палец	1
23	9022707	Клапан в сборе	1
26	4075169	Кольцо ретаининг	1
27	4090311	Проставка	1
28	4018094	Шариковый подшипник	1
29	1001231	Корпус задний	1
30	4018545	Плоская шайба	2
31	4024655	Болт T 20X111	2
32	4024474	Пружинный штифт	2
33	4042827	Крышка	1
34	A810075	Уплотнительное кольцо	1
35	1001230	Блок порт	1
36	4045107	Уплотнительное кольцо	3
37	4045108	Опорное кольцо	4
38	4018089	Уплотнительное кольцо	1
39	4042808	Направляющая	1
40	4042809	Палец регулировочный	1
41	4017631	Уплотнительное кольцо	1
42	4012978	U-образная гайка	1
43	M211432	Болт H 14X31.5	4
44	4042806	Уплотнительная шайба	4
45	3016289	Информационная табличка	1
46	M492564	Приводной винт	2
47	94-2011	Пробка	1
48	4074727	Пробка	1
49	984338	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
