Масляный радиатор трубопроводы — HITACHI UH123

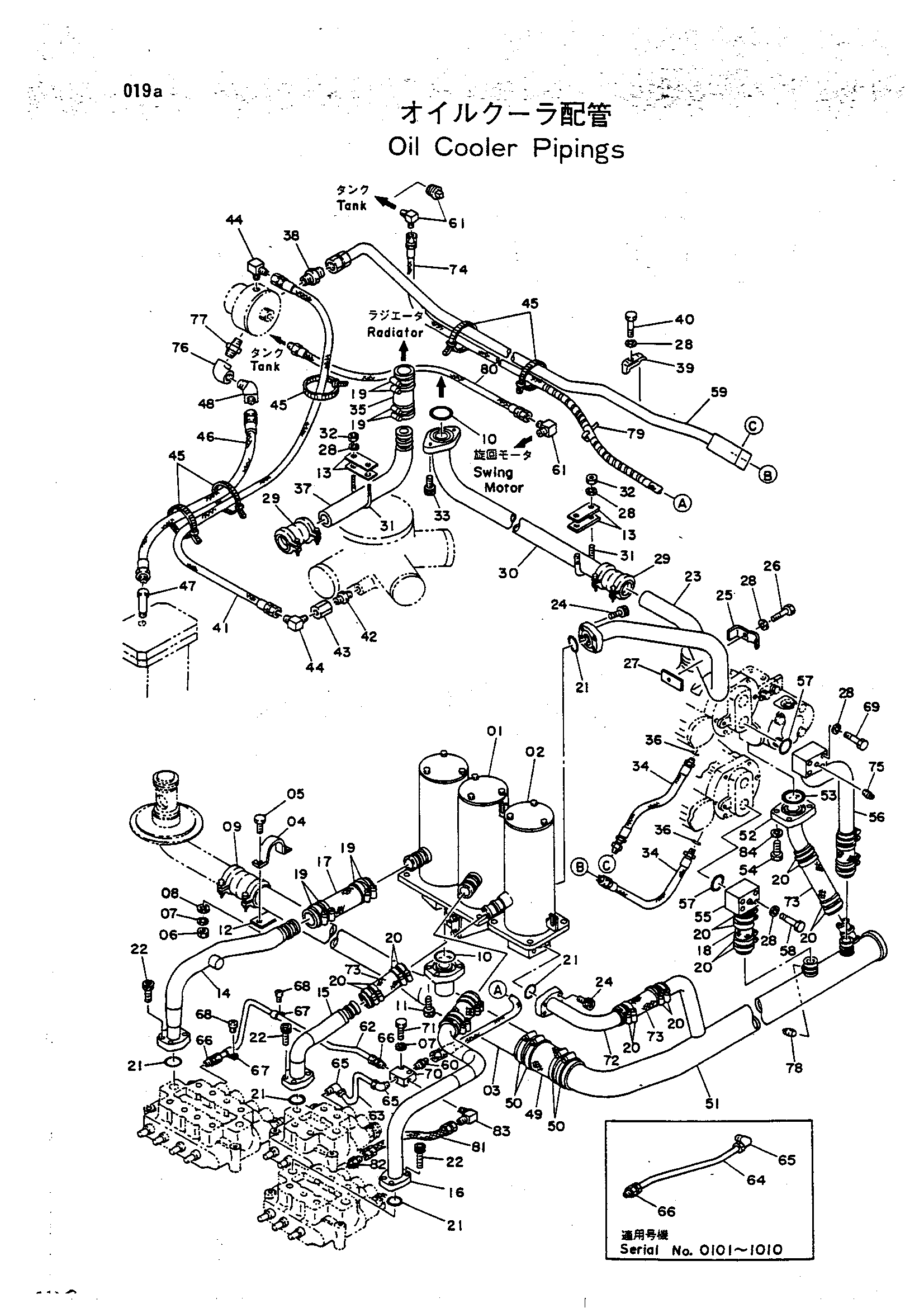

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9015711	Фильтр NO.1	1
02	9033452	Фильтр NO.2	1
03	8009750	Трубка	1
04	4053865	Хомут трубки	1
05	M111028	Болт	2
06	M501008	Гайка	2
07	A590910	Пружинная шайба	2
07	A590910	Пружинная шайба	4
08	A590110	Шайба	2
09	4067833	Муфта	1
10	A810060	Уплотнительное кольцо G60	2
11	M351236	Болт с внутренним шестигранником	4
12	4096731	Регулировочная шайба	1
13	4096732	Регулировочная шайба	4
14	8017498	Трубка	1
15	8017497	Трубка	1
16	7008646	Трубка	1
17	4103252	Резиновый шланг	2
18	4102136	Резиновый шланг	2
19	4504198	Хомут шланга	12
20	4505385	Хомут шланга	20
21	A810040	Уплотнительное кольцо G40	5
22	M341036	Болт с внутренним шестигранником	12
23	8009746	Трубка	1
24	M351032	Болт с внутренним шестигранником	8
25	4053698	Хомут трубки	1
26	M111263	Болт	1
27	4096730	Регулировочная шайба 2.3	5
28	A590912	Пружинная шайба	15
29	4067834	Муфта	2
30	8009745	Трубка	1
31	4505561	U-образный болт	2
32	M501210	Гайка	4
33	M351240	Болт с внутренним шестигранником	2
34	984603	Шланг	2
35	4037892	Шланг	1
36	954490	Уплотнительное кольцо	2
37	8009744	Трубка	1
38	94-1304	Адаптер	1
39	4053595	Хомут трубки	2
40	M111250	Болт	2
41	4054349	Шланг	1
42	94-1703	Адаптер S(150)	1
43	94-0677	Разъём S	1
44	94-1403	Угловой штуцер S 1/2(100)	2
45	4055312	Зажим 250	3
45	4055312	Зажим 250	6
46	4067832	Шланг	1
47	94-0649	Угловой штуцер	1
48	94-1504	Угловой штуцер	1
49	4033343	Резиновый шланг	1
50	4503469	Хомут шланга	4
51	8017496	Всасывающая трубка	1
52	9711548	Всасывающая трубка	1
53	A810070	Уплотнительное кольцо	1
54	19H472	Болт	4
55	8010106	Всасывающая трубка	1
56	8010107	Всасывающая трубка	1
57	A810045	Уплотнительное кольцо	2
58	M211271	Болт H	6
59	8012286	Трубка	1
60	94-1301	Адаптер	1
61	94-1401	Угловой штуцер	2
61	94-2022	Пробка	1
62	4103249	Трубка	1
62-66	9033457	Трубопроводы	1
63	4103250	Трубка	1
64	4103251	Трубка	1
65	4507112	Угловой штуцер (130)	2
65	4507112	Угловой штуцер (130)	3
66	4507113	Штуцер трубки	2
66	4507113	Штуцер трубки	3
67	4000854	Зажим трубка	2
68	M430610	Винт	2
69	M211280	Болт	2
70	4086301	Блок	1
71	M111040	Болт	2
72	8017495	Трубка	1
73	4080206	Резиновый шланг	3
74	4103273	Шланг	1
75	94-2010	Пробка	2
76	J70286	Угловой штуцер PT3/4	1
77	94-1704	Адаптер	1
78	94-2014	Пробка	1
79	4044420	Защита 500	1
80	4055289	Шланг	1
81	4069766	Шланг	1
82	94-1301	Адаптер	1
83	94-1401	Е.лбов S	1
84	J21384	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
