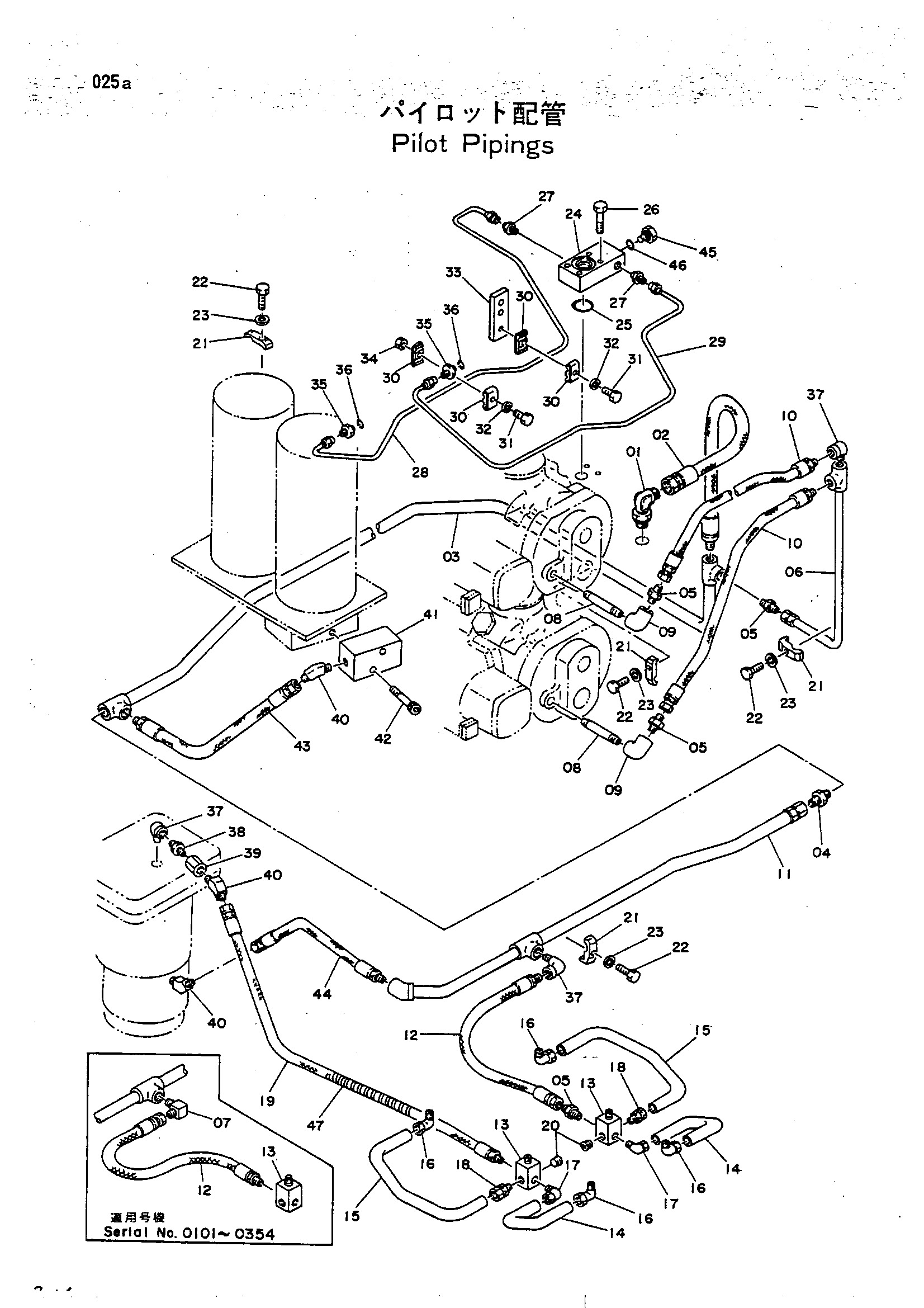

Пилотные гидролинии — HITACHI UH123

Заводская схема «Пилотные гидролинии» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4082548	Угловой штуцер	1
02	4058936	Шланг	1
03	8017493	Трубка	1
04	94-1303	Адаптер	1
05	94-1302	Адаптер	3
05	94-1302	Адаптер	4
06	9711547	Трубка	1
07	94-1402	Угловой штуцер	1
08	4103254	Адаптер	2
09	94-0616	Угловой штуцер	2
10	4062752	Шланг	2
11	9708183	Трубка	1
12	4058773	Шланг	1
12	4074307	Шланг	1
13	4093342	Блок	2
14	4093340	Трубка	2
14	4146815	Трубка	2
14-18	9029615	Трубопроводы	1
14-18	9045673	Трубопроводы	1
15	4093341	Трубка	2
15	4146816	Трубка	2
16	4060160	Штуцер трубки	4
16	4140649	Штуцер трубки	4
17	4071091	Штуцер трубки	2
17	4140650	Штуцер трубки	2
18	4071090	Штуцер трубки	2
18	4140644	Штуцер трубки	2
19	4098906	Шланг	1
20	94-2012	Пробка	2
21	4053594	Хомут трубки	4
22	M111040	Болт	4
23	A590910	Пружинная шайба	4
24	3015327	Фланец	1
25	A811040	Уплотнительное кольцо	1
26	19H2055	Болт	4
27	4091200	Разъём	2
28	2010782	Трубка	1
29	2010781	Трубка	1
30	4090937	Хомут	8
31	M200828	Болт	4
32	A590908	Пружинная шайба	4
33	4091377	Кронштейн	1
34	M500807	Гайка	3
35	4093020	Адаптер	2
36	4509180	Уплотнительное кольцо	2
37	94-0631	Угловой штуцер	2
37	94-0631	Угловой штуцер	3
38	94-1702	Адаптер	1
39	94-0676	Разъём S	1
40	94-1502	Угловой штуцер	3
41	4057805	Предохранительный клапан	1
42	M351063	Болт с внутренним шестигранником	2
43	4039587	Шланг	1
44	4054346	Шланг	1
45	4081278	Пробка	1
46	4506418	Уплотнительное кольцо	1
47	4044420	Защита 500	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
