Крышка — HITACHI UH123

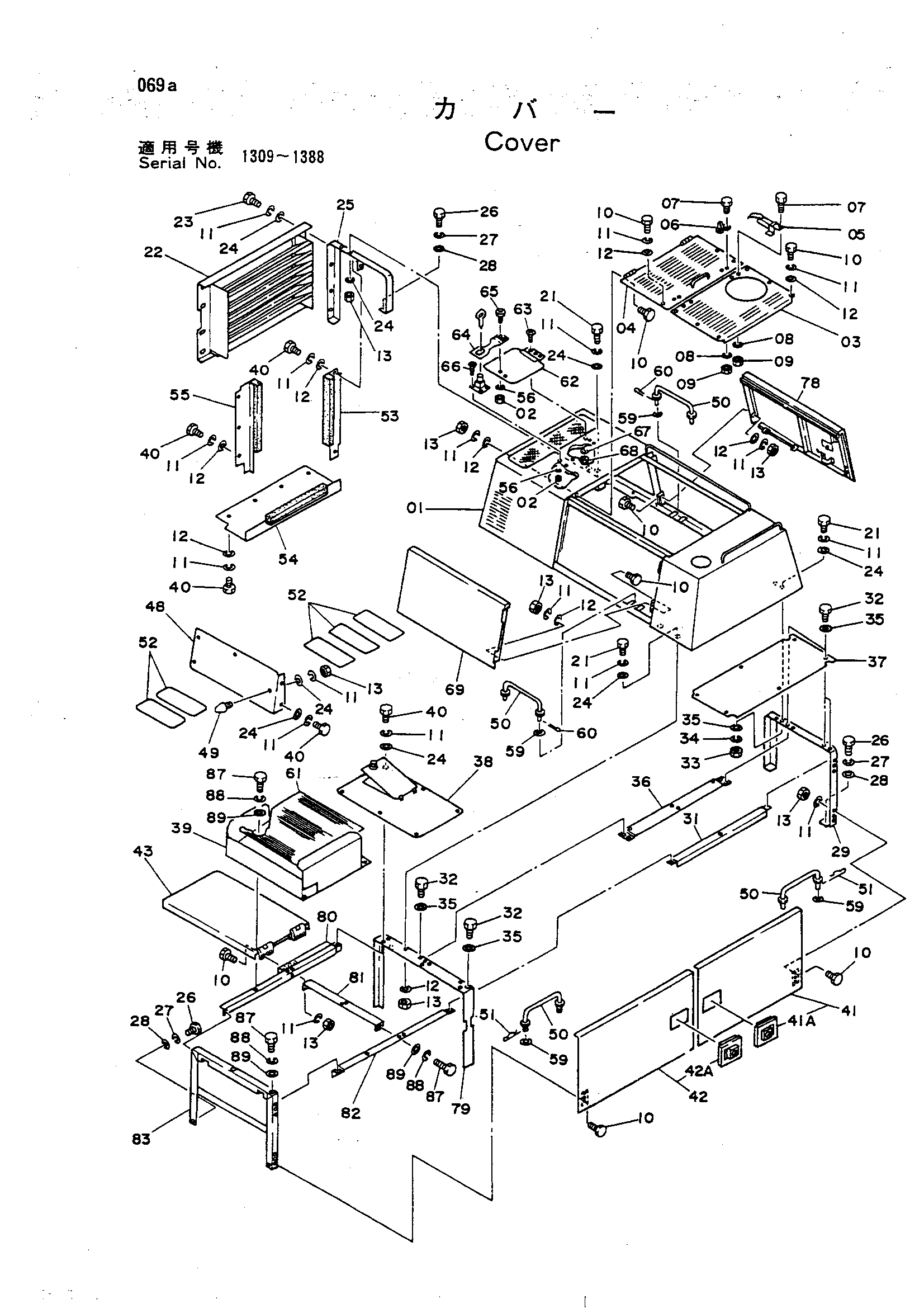

Заводская схема «Крышка» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4091914	Крышка	1
02	M500403	Гайка M4	6
03	8011374	Крышка	1
04	8011375	Крышка	1
05	322831	Защёлка	2
06	485008	Анкхор	2
07	M200814	Болт	8
08	A590908	Пружинная шайба	8
09	A500807	Гайка	8
10	M111025	Болт	37
11	A590910	Пружинная шайба	82
12	A590110	Шайба	4
13	M501008	Гайка	43
21	M111032	Болт	13
22	7006413	Воздуховод	1
23	M111020	Болт	8
24	J217083	Шайба W3/8	65
25	8012414	Опора	1
26	M111632	Болт	8
27	A590916	Пружинная шайба	8
28	A590116	Шайба	8
29	8012440	Опора	1
31	9708267	Опора	1
32	M111232	Болт	6
33	M501210	Гайка	6
34	A590912	Пружинная шайба	6
35	A590112	Шайба	12
36	4081622	Опора	1
37	3013124	Крышка	1
38	8022561	Крышка	1
39	7011039	Крышка	1
40	M111016	Болт	23
41	7010591	Крышка	1
41A	9045884	Блокировка (правый)	1
42	7010592	Крышка	1
42A	9045885	Блокировка (левый)	1
43	7011578	Крышка	1
48	3013091	Крышка	1
49	487195	Ограничитель	1
50	9707254	Стойка	4
51	4022699	Стопорный палец	2
52	4073519	Лента	5
53	9708266	Пластина	1
54	8012439	Пластина	1
55	9708265	Пластина	1
56	A590904	Пружинная шайба	6
59	A590112	Шайба	4
60	A762028	Палец: разрезной	2
61	4105245	Сиденье	1
62	9711554	Крышка	1
63	M470513	Винт	3
64	4103331	Шпонка	1
65	M470410	Винт	2
66	M470413	Седло винта	4
67	A590905	Пружинная шайба	3
68	M500504	Гайка	3
69	4091912	Крышка	1
78	4091913	Крышка	1
79	7010588	Опора	1
80	7010590	Опора	1
81	7021894	Суппурт	1
82	8021889	Опора	1
83	7010589	Опора	1
87	M111228	Болт	19
88	A590912	Пружинная шайба	19
89	A590112	Шайба	19

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
