Гидроцилиндр стрелы (правый) — HITACHI UH123

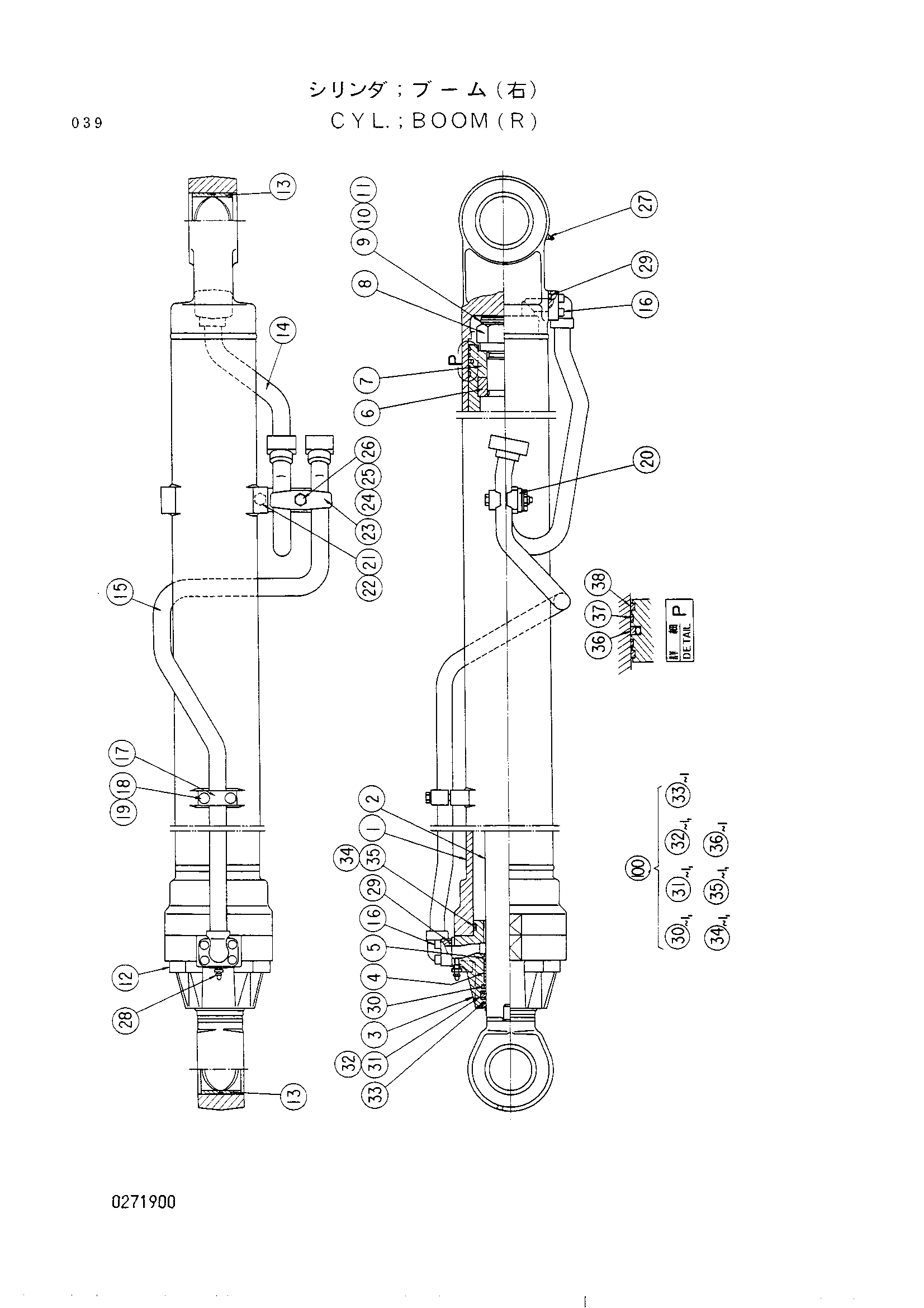

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1-39 | 4170626 | Гидроцилиндр стрелы (правый) | 1 |
| 1 | 0271901 | Труба гидроцилиндра (стрела) | 1 |
| 2 | 0271902 | Шток поршня (стрела) | 1 |
| 3 | 0271903 | Головка гидроцилиндра | 1 |
| 4 | 0236904 | Втулка | 1 |
| 5 | 0236905 | Кольцо | 1 |
| 6 | 0236906 | Амортизирующий подшипник | 1 |
| 7 | 0237506 | Поршень | 1 |
| 8 | 0271905 | Гайка | 1 |
| 9 | 0237411 | Палец | 1 |
| 10 | 0237412 | Кольцо | 1 |
| 11 | 0236909 | Регулировочная шайба | 1 |
| 12 | 0237212 | Болт с внутренним шестигранником | 8 |
| 13 | 0127219 | Втулка | 2 |
| 14 | 0236801 | Трубка (стрела гидроцилиндр.) | 1 |
| 15 | 0271906 | Трубка (стрела гидроцилиндр.) | 1 |
| 16 | 0150616 | Болт с внутренним шестигранником | 8 |
| 17 | 0237416 | Держатель | 1 |
| 18 | 0237417 | Болт | 2 |
| 19 | 0208516 | Пружинная шайба | 2 |
| 20 | 0236912 | Пластина | 1 |
| 21 | 0236913 | Болт | 2 |
| 22 | A590914 | Пружинная шайба | 2 |
| 23 | 0236915 | Держатель | 2 |
| 24 | 0236916 | Болт | 1 |
| 25 | 0236917 | Шайба | 1 |
| 26 | 0236918 | Гайка | 1 |
| 27 | J75481 | Штуцер | 1 |
| 28 | 0237418 | Бреедер воздушный | 1 |
| 29 | 984614 | Уплотнительное кольцо | 2 |
| 30 | 0151902 | Кольцо | 1 |
| 31 | 0127207 | U-образная манжета | 1 |
| 32 | 0236919 | Опорное кольцо | 1 |
| 33 | 0236920 | Грязесъёмное кольцо | 1 |
| 34 | 4034653 | Уплотнительное кольцо | 1 |
| 35 | 0237217 | Опорное кольцо | 1 |
| 36 | 0237218 | Уплотнительное кольцо | 1 |
| 37 | 0237219 | Кольцо | 2 |
| 38 | 0237220 | Кольцо | 2 |
| 100 | 4179470 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
