Тормозной клапан (для ходовой гидромотор) — HITACHI UH123

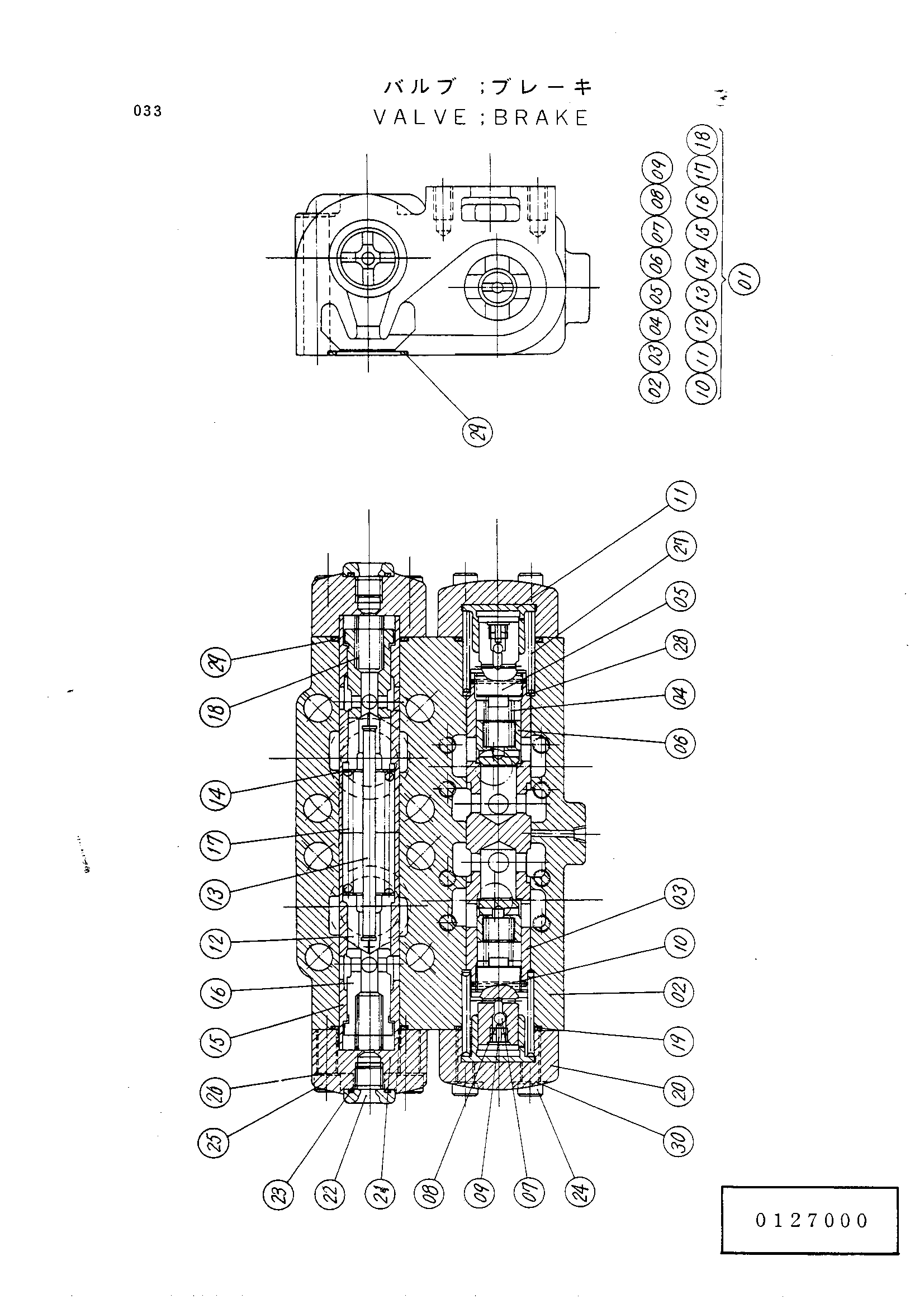

Заводская схема «Тормозной клапан (для ходовой гидромотор)» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4081334 | Тормозной клапан | 2 | |
| 01 | 0127001 | Корпус | 1 |
| 04 | 0126601 | Пружина | 2 |
| 08 | 0126602 | Пружина | 2 |
| 14 | 0126603 | Регулировочная шайба | 2 |
| 17 | 4069975 | Пружина | 1 |
| 18 | 0126605 | Пружина | 2 |
| 19 | A811040 | Уплотнительное кольцо | 2 |
| 20 | 0116804 | Крышка | 2 |
| 21 | 0126607 | Крышка | 2 |
| 22 | 0111535 | Пробка | 2 |
| 23 | 4506416 | Уплотнительное кольцо | 2 |
| 24 | 0126608 | Болт с внутренним шестигранником | 8 |
| 25 | 0126609 | Болт с внутренним шестигранником | 8 |
| 26 | 4070160 | Пружинная шайба | 8 |
| 27 | 0116805 | Пружина | 2 |
| 28 | 0126611 | Шайба | 2 |
| 29 | A811035 | Уплотнительное кольцо | 4 |
| 30 | 4070159 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
