Насос рычаг управления — HITACHI UH123

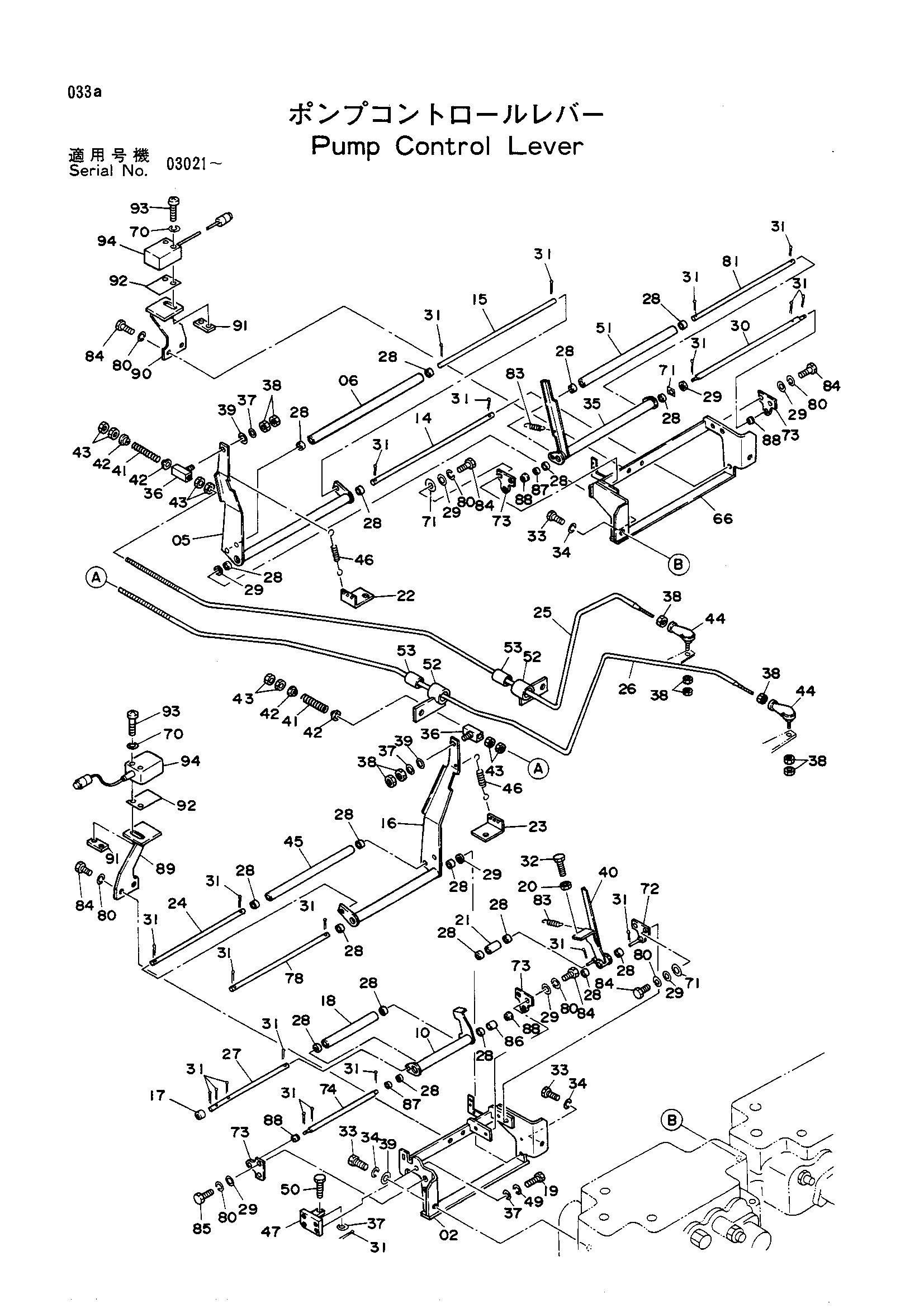

Заводская схема «Насос рычаг управления» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	7016291	Кронштейн	1
05	7016031	Рычаг	1
06	4129001	Ролик	1
10	8034058	Рычаг	1
14	4128997	Палец	1
15	4128998	Палец	1
16	8034060	Рычаг	1
17	4134871	Ролик	1
18	4181332	Ролик	1
19	J900616	Болт	2
20	M500605	Гайка	1
21	4181334	Ролик	1
22	4177633	Кронштейн	1
23	4177634	Кронштейн	1
24	4181343	Палец	1
25	2021621	Шток	1
26	2021622	Шток	1
27	4181336	Палец	1
28	984597	Шариковый подшипник	20
29	A590108	Шайба	13
30	4181337	Палец	1
31	A762013	Шплинт	23
32	J900620	Болт	1
33	J901025	Болт	4
34	A590910	Пружинная шайба	4
35	8034059	Рычаг	1
36	487345	Соединение T	2
37	A590106	Плоская шайба	5
38	M500605	Гайка	10
39	A590110	Шайба	3
40	8034057	Рычаг	1
41	4502579	Пружина	2
42	4502580	Пружина направляющая	4
43	M500807	Гайка	8
44	4056017	Шарнир	2
45	4181342	Ролик	1
46	4501982	Пружина	2
47	9723880	Кронштейн	1
49	A590906	Пружинная шайба	2
50	4150918	Болт	1
51	4181333	Ролик	1
52	9719231	Держатель	2
53	4005993	Втулка (T)	2
66	7016290	Кронштейн	1
70	A590904	Пружинная шайба	4
71	4174926	Регулировочная шайба 0.4	6
72	9724108	Рычаг	1
73	4181339	Пластина	4
74	4181338	Палец	1
78	4177506	Палец	1
80	A590908	Пружинная шайба	14
81	4181335	Палец	1
83	4177227	Пружина	2
84	J900816	Болт	12
85	J900825	Болт	2
86	4181330	Втулка	1
87	4181331	Втулка	2
88	4181329	Втулка SPH.	4
89	9724109 замена: 4182586	Кронштейн	1
89	9724109 замена: 4182999	Кронштейн	1
89	9724109 замена: 9724356	Кронштейн	1
89	9724109 замена: M430440	Кронштейн	1
89	9724356	Кронштейн	1
90	9724110 замена: 4182586	Кронштейн	1
90	9724110 замена: 4182999	Кронштейн	1
90	9724110 замена: 9724357	Кронштейн	1
90	9724110 замена: M430440	Кронштейн	1
90	9724357	Кронштейн	1
91	4176106	Седло винта	2
91	4182586	Седло винта	2
92	4176107	Регулировочная шайба	2
92	4182999	Регулировочная шайба	2
93	M430435	Винт	4
93	M430440	Винт	4
94	4176651 замена: 4184780	Выключатель	2
94	4184780 замена: 4184780	Выключатель	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
