Укороченный рукоять — HITACHI UH123

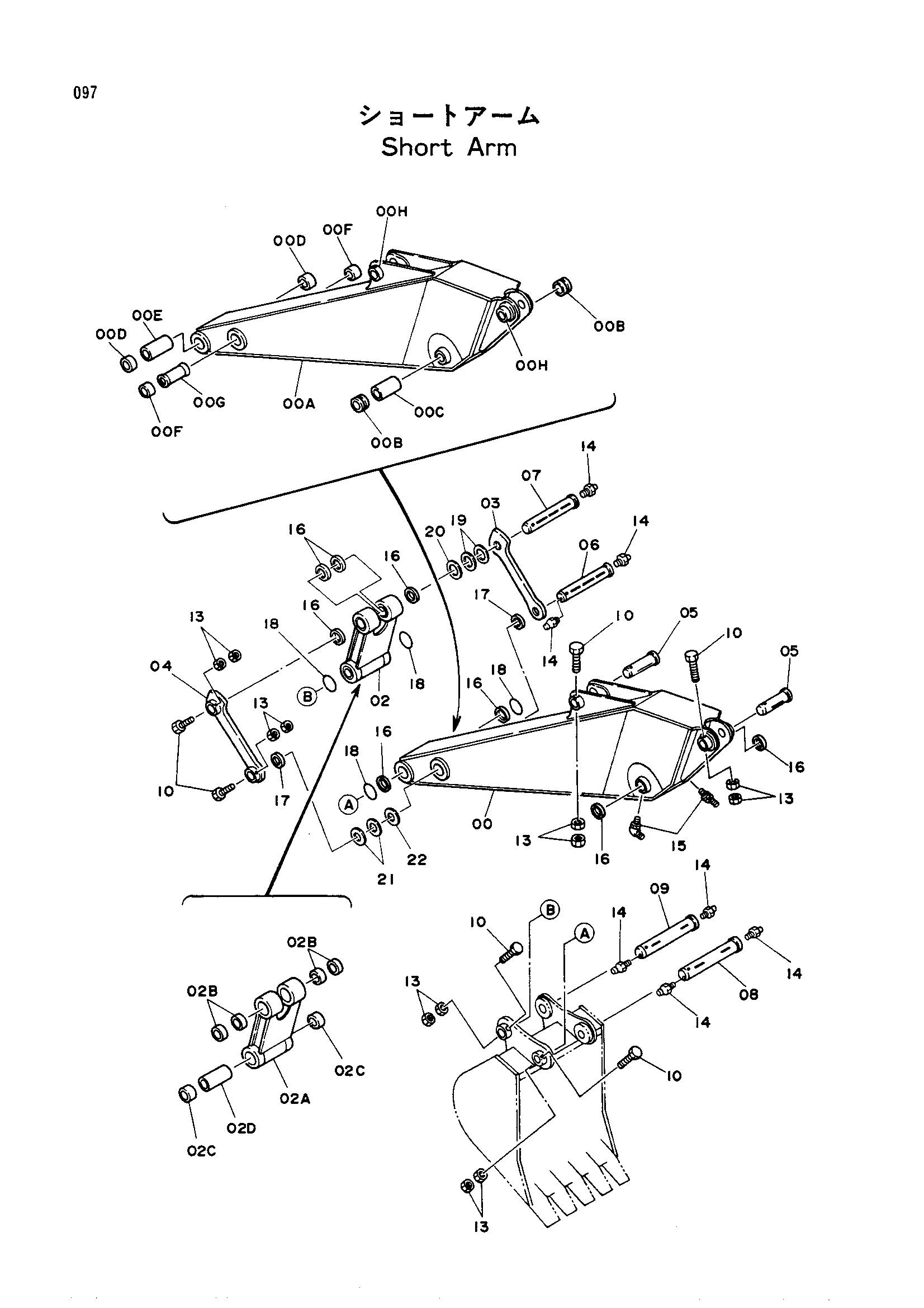

Заводская схема «Укороченный рукоять» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7015435 | Рукоять в сборе | 1 |
| 00A | 6007098 | Рукоять укороченный | 1 |
| 00B | 3026305 | Втулка | 2 |
| 00C | 4170858 | Проставка | 1 |
| 00D | 4079119 | Втулка | 2 |
| 00E | 4144379 | Проставка | 1 |
| 00F | 4067985 | Втулка | 2 |
| 00G | 4067989 | Проставка | 1 |
| 00H | 4067719 | Ограничитель | 2 |
| 02 | 9059538 | Тяга в сборе | 1 |
| 02A | 7015270 | Тяга | 1 |
| 02B | 4170224 | Втулка | 4 |
| 02C | 4079119 | Втулка | 2 |
| 02D | 4079120 | Проставка | 1 |
| 03 | 3031521 | Тяга (B) | 1 |
| 04 | 8031795 | Тяга (B) | 1 |
| 05 | 3029082 | Палец | 2 |
| 06 | 3032735 | Палец | 1 |
| 07 | 3031520 замена: 3034648 | Палец | 1 |
| 07 | 3034648 замена: 3031520 | Палец | 1 |
| 08 | 3031651 | Палец | 1 |
| 09 | 3031652 | Палец | 1 |
| 10 | M222004 | Болт | 6 |
| 13 | J951020 | Гайка | 12 |
| 14 | J75481 | Штуцер | 7 |
| 15 | J75581 | Штуцер | 2 |
| 16 | 4067901 | Пылезащитное уплотнение | 8 |
| 17 | 4067902 | Пылезащитное уплотнение | 2 |
| 18 | 4089028 | Уплотнительное кольцо | 4 |
| 19 | 4124478 | Регулировочная шайба 1.2 | 2 |
| 20 | 4189837 | Регулировочная шайба 2.3 | 1 |
| 21 | 4114817 | Регулировочная шайба 1.2 | 2 |
| 22 | 4114816 | Регулировочная шайба 2.3 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
