Масляный радиатор трубопроводы — HITACHI UH123

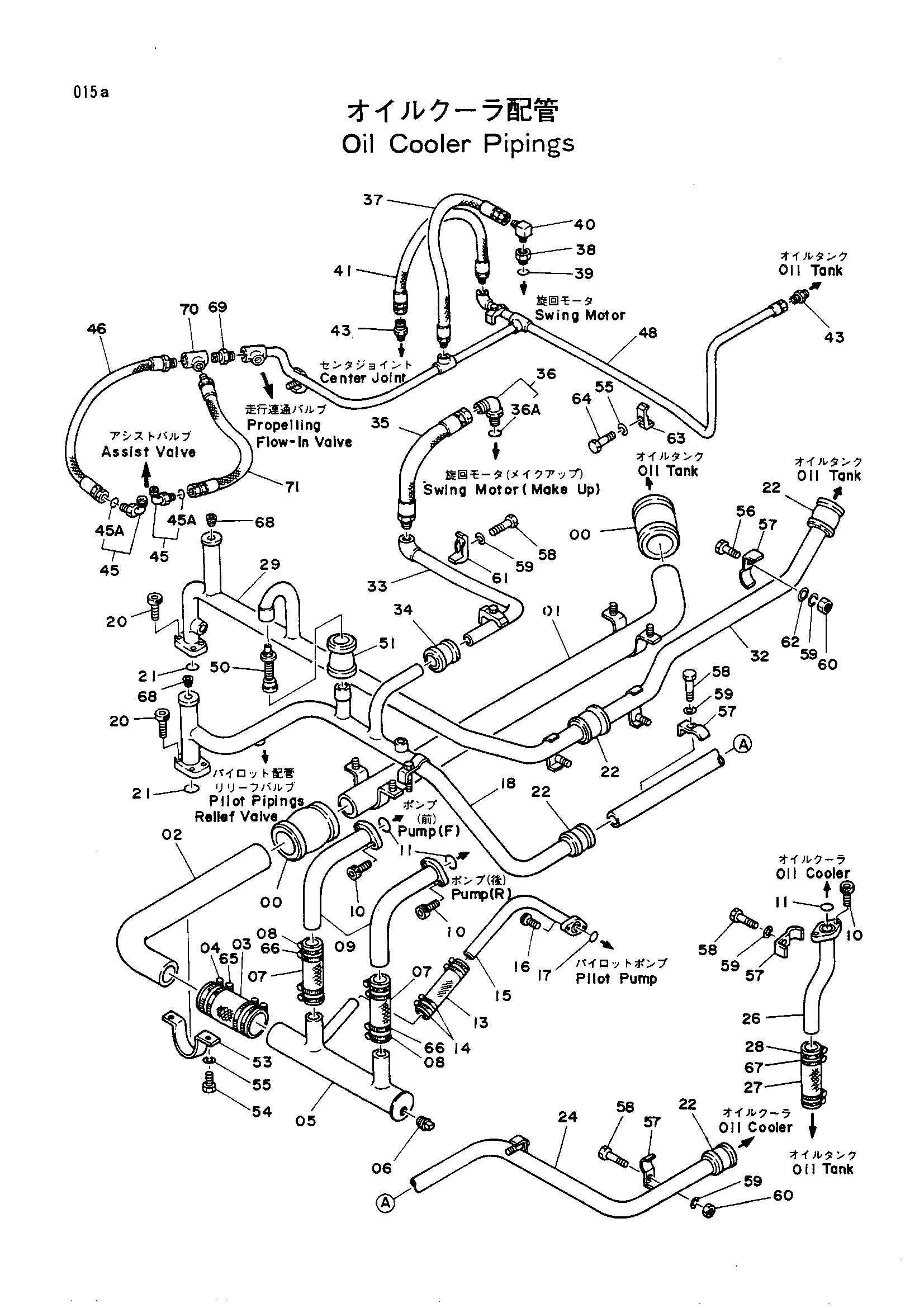

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4071215 | Муфта | 2 |
| 01 | 3026463 | Трубка | 1 |
| 02 | 9718021 | Трубка | 1 |
| 03 | 4099119 | Резиновый шланг | 1 |
| 04 | 4503469 | Хомут шланга | 2 |
| 05 | 8028132 | Всасывающая трубка | 1 |
| 06 | 94-2026 | Пробка | 1 |
| 07 | 4081954 | Резиновый шланг | 2 |
| 08 | 4504198 | Зажим шланг | 4 |
| 09 | 8028133 | Всасывающая трубка | 2 |
| 10 | M341236 | Болт разъём 12X35.5 | 6 |
| 11 | A810050 | Уплотнительное кольцо | 3 |
| 13 | 4033338 | Резиновый шланг (5) | 1 |
| 14 | 4505243 | Хомут шланга | 4 |
| 15 | 8032938 | Трубка | 1 |
| 16 | 4057125 | Болт с внутренним шестигранником | 2 |
| 17 | A810035 | Уплотнительное кольцо G35 | 1 |
| 18 | 7015037 | Трубка | 1 |
| 20 | M341036 | Болт с внутренним шестигранником | 8 |
| 21 | A810040 | Уплотнительное кольцо G40 | 2 |
| 22 | 4069801 | Муфта | 4 |
| 24 | 3031464 | Трубка | 1 |
| 26 | 8029374 | Трубка | 1 |
| 27 | 4080206 | Резиновый шланг | 1 |
| 28 | 4505385 | Хомут шланга | 2 |
| 29 | 7015249 | Трубка | 1 |
| 32 | 4169943 | Трубка | 1 |
| 33 | 9720153 | Трубка (масляный радиатор) | 1 |
| 34 | 4071213 | Муфта | 1 |
| 35 | 4078215 | Шланг | 1 |
| 36 | 4102104 | Угловой штуцер | 1 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | 4067470 | Шланг | 1 |
| 38 | 4145238 | Втулка | 1 |
| 39 | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 94-1403 | Угловой штуцер S 1/2 (100) | 1 |
| 41 | 4113325 | Шланг | 1 |
| 43 | 94-1303 | Адаптер S 1/2 (130) | 2 |
| 45 | 4133249 | Угловой штуцер | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4159572 | Шланг | 1 |
| 48 | 7012884 | Трубка (масляный радиатор) | 1 |
| 50 | 4108923 | Клапан | 1 |
| 51 | 4067833 | Муфта | 1 |
| 53 | 4000909 | Хомут трубки | 3 |
| 54 | J901020 | Болт | 6 |
| 55 | A590910 | Пружинная шайба | 9 |
| 56 | J901270 | Болт | 3 |
| 57 | 4053698 | Хомут трубка (2) | 8 |
| 58 | J901265 | Болт | 7 |
| 59 | A590912 | Пружинная шайба | 10 |
| 60 | J950012 | Гайка | 4 |
| 61 | 4053598 | Хомут трубка (2) | 2 |
| 62 | A590112 | Шайба | 3 |
| 63 | 4053594 | Хомут трубка (2) | 3 |
| 64 | J901045 | Болт | 3 |
| 65 | 4152704 | Хомут шланга | 2 |
| 66 | 4152703 | Хомут шланга | 4 |
| 67 | 4159683 | Хомут шланга | 2 |
| 68 | 94-2011 | Пробка | 2 |
| 69 | 94-1702 | Адаптер S (40) | 1 |
| 70 | 94-0661 | Тройник | 1 |
| 71 | 4141971 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
