Трубопроводы системы смазки — HITACHI UH123

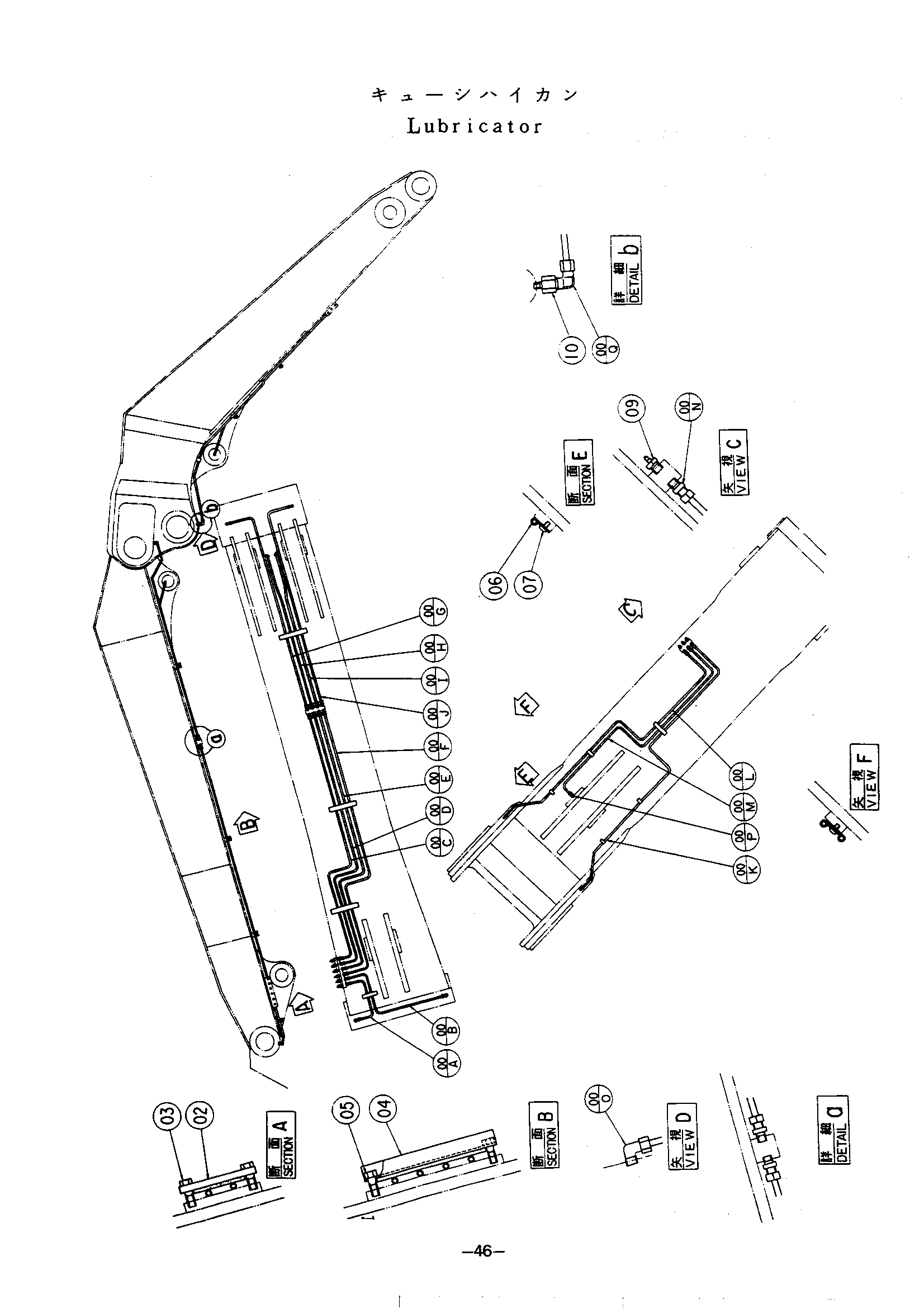

Заводская схема «Трубопроводы системы смазки» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4184575 | Трубка | 1 |
| 00A-Q | 9065905 | Трубка в сборе | 1 |
| 00B | 4184574 | Трубка | 1 |
| 00C | 4184721 | Трубка | 1 |
| 00D | 4184720 | Трубка | 1 |
| 00E | 4184719 | Трубка | 1 |
| 00F | 4184718 | Трубка | 1 |
| 00G | 4184723 | Трубка | 1 |
| 00H | 3034473 | Трубка | 1 |
| 00I | 3034474 | Трубка | 1 |
| 00J | 4184722 | Трубка | 1 |
| 00K | 3034477 | Трубка | 1 |
| 00L | 3034478 | Трубка | 1 |
| 00M | 3034479 | Трубка | 1 |
| 00N | 4130169 | Штуцер трубки | 17 |
| 00O | 4130174 | Штуцер трубки | 6 |
| 00P | 4130168 | Штуцер трубки | 1 |
| 00Q | 4130175 | Штуцер трубки | 2 |
| 02 | 4054024 | Хомут | 2 |
| 03 | J901030 | Болт | 4 |
| 04 | 4054025 | Хомут | 3 |
| 05 | J901025 | Болт | 6 |
| 06 | 4000854 | Хомут | 5 |
| 07 | M430610 | Винт | 4 |
| 09 | J75482 | Штуцер | 9 |
| 10 | 4031492 | Адаптер.с | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
