Отопитель — HITACHI UH123

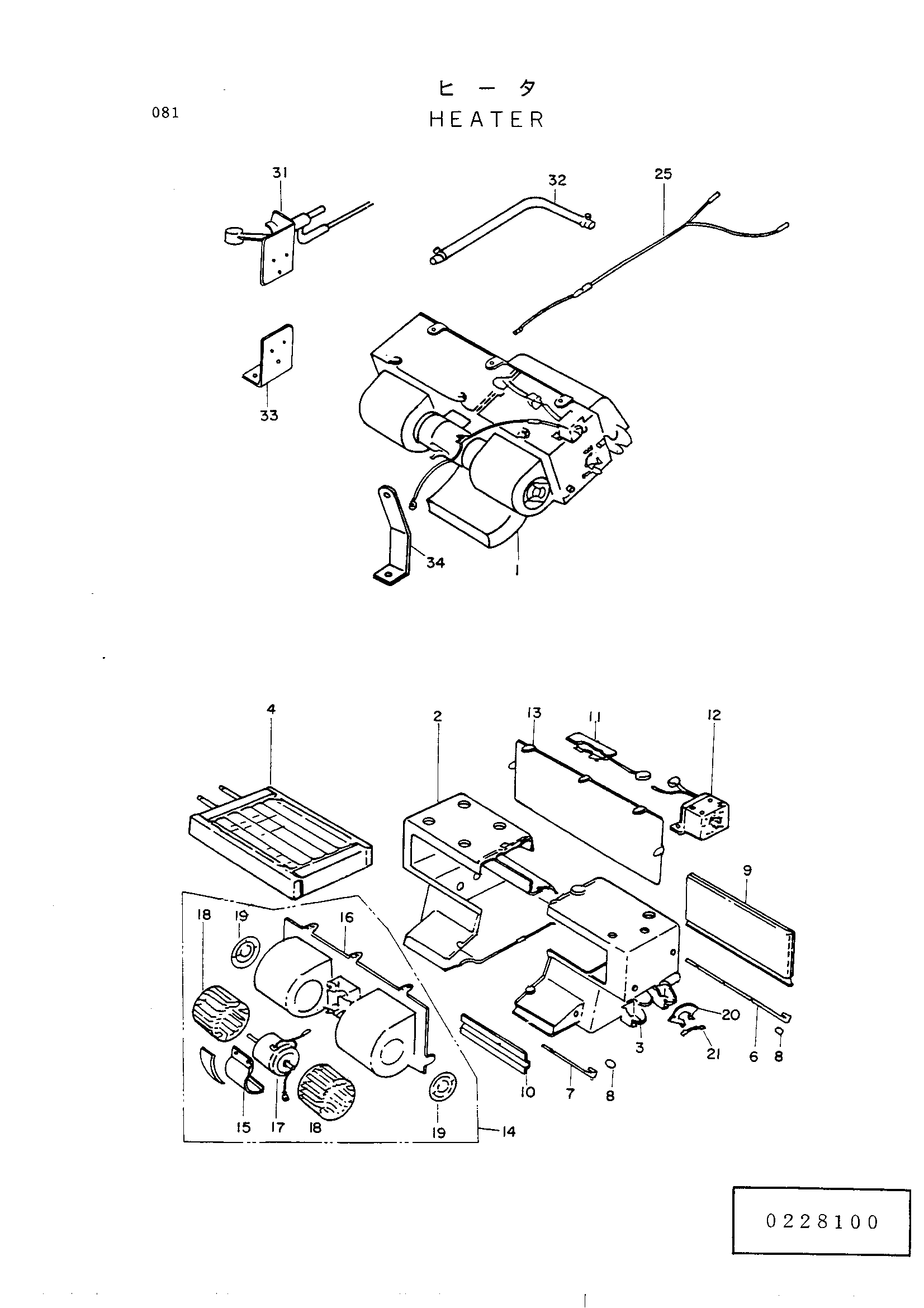

Заводская схема «Отопитель» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4078815 | Отопитель (0228100) | 1 | |
| 1 | 0228103 замена: 0228104 | Блок отопитель | 1 |
| 1 | 0228104 замена: 0228104 | Блок отопитель | 1 |
| 4 | 0228107 | Коре отопитель | 1 |
| 4 | 0228108 | Коре отопитель | 1 |
| 6 | 0228109 | Вал(H-C) | 1 |
| 7 | 0228110 | Вал(H-C) | 1 |
| 8 | 0228111 | Ручка | 2 |
| 9 | 0228112 | Дампер (H-C) | 1 |
| 10 | 0228113 | Дампер (H-C) | 1 |
| 11 | 0228114 | Регистер | 1 |
| 12 | 0228115 | Выключатель | 1 |
| 13 | 0228116 | Крышка корпус | 1 |
| 14 | 0228117 | Корпус в сборе | 1 |
| 15 | 0228118 | Лента мотер | 1 |
| 16 | 0228119 | Крышка мотер | 1 |
| 17 | 0228120 | Мотер вентилятор | 1 |
| 18 | 0228121 | Вентилятор | 2 |
| 19 | 0228122 | Белл-моутх | 2 |
| 20 | 0228123 | Направляющая дампер | 1 |
| 21 | 0228124 | Пружина(U) | 2 |
| 31 | 4080633 | Кокк водяной | 1 |
| 31 | 4115856 | Кокк водяной | 1 |
| 32 | 4080634 | Шланг | 1 |
| 32 | 4113054 | Шланг | 1 |
| 32 | 4115857 | Шланг | 1 |
| 33 | 4080635 | Кронштейн кокк | 1 |
| 3301 | 4115858 | Кронштейн кокк | 1 |
| 34 | 4080636 | Кронштейн кокк | 1 |
| 35 | 0228125 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
