Пилотные гидролинии — HITACHI UH123

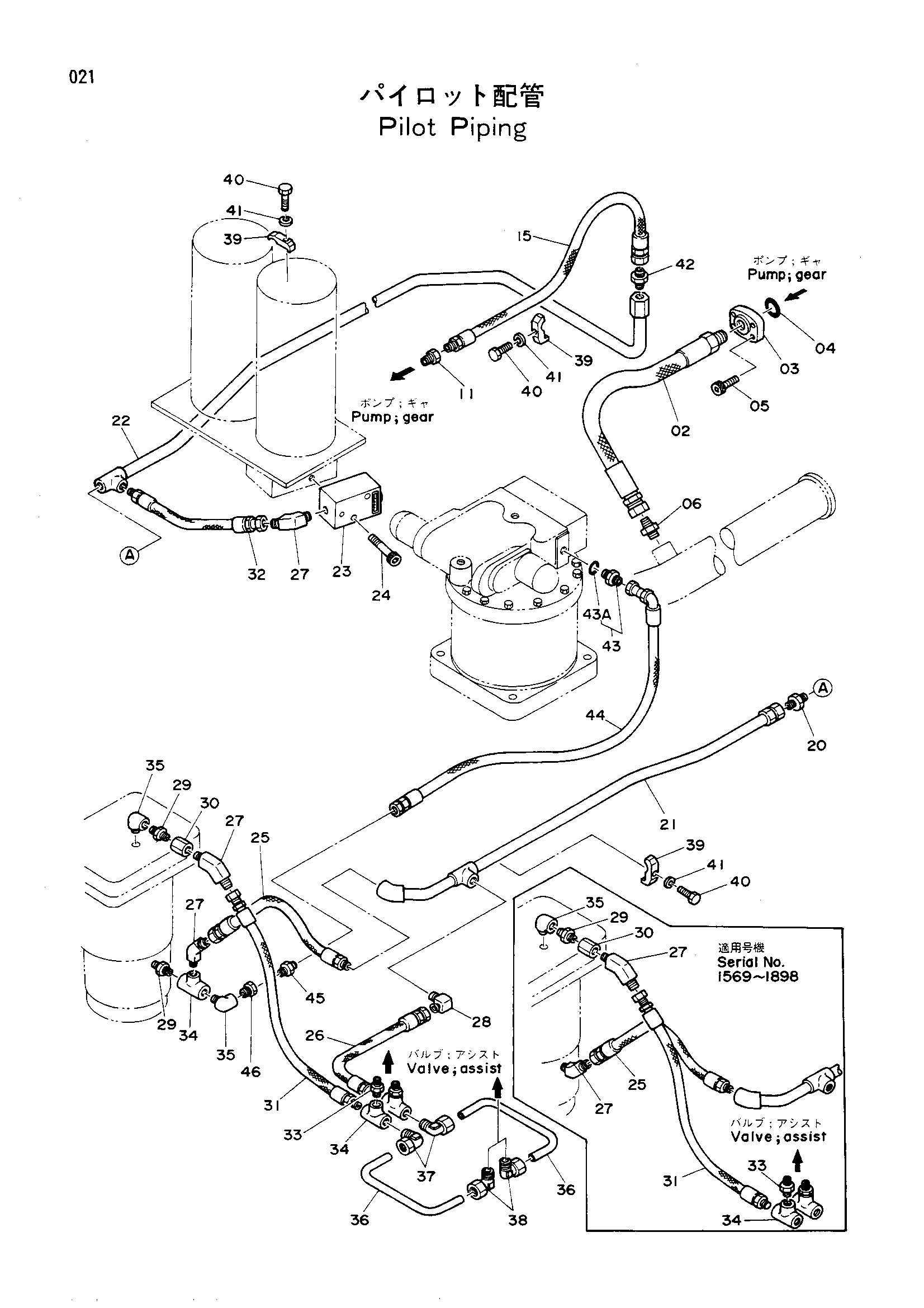

Заводская схема «Пилотные гидролинии» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4081887 | Шланг | 1 |
| 03 | 4052746 | Фланец | 1 |
| 04 | A810035 | Уплотнительное кольцо G35 | 1 |
| 05 | 4057125 | Болт с внутренним шестигранником | 4 |
| 06 | 94-1304 | Адаптер | 1 |
| 11 | 94-1602 | Переходник | 1 |
| 15 | 4058773 | Шланг | 1 |
| 20 | 94-1303 | Адаптер S 1/2(130) | 1 |
| 21 | 9715024 | Трубка | 1 |
| 22 | 8013815 | Трубка | 1 |
| 23 | 4057805 | Предохранительный клапан | 1 |
| 24 | M351063 | Болт с внутренним шестигранником | 2 |
| 25 | 4054346 | Шланг | 1 |
| 26 | 4081175 | Шланг | 1 |
| 27 | 94-1502 | Угловой штуцер | 3 |
| 28 | 94-1402 | Угловой штуцер | 1 |
| 29 | 94-1702 | Адаптер S (40) | 1 |
| 29 | 94-1702 | Адаптер S (40) | 2 |
| 30 | 94-0676 | Разъём S | 1 |
| 31 | 4054368 | Шланг | 1 |
| 32 | 4039587 | Шланг | 1 |
| 33 | 94-1901 | Адаптер | 2 |
| 34 | 94-0661 | Тройник | 2 |
| 34 | 94-0661 | Тройник | 3 |
| 35 | 94-0631 | Угловой штуцер | 1 |
| 35 | 94-0631 | Угловой штуцер | 2 |
| 36 | 4125432 | Трубка | 2 |
| 36 | 4146803 | Трубка | 2 |
| 37 | 4071091 | Штуцер трубки | 2 |
| 37 | 4140650 | Штуцер | 2 |
| 38 | 4060160 | Штуцер трубки | 2 |
| 38 | 4140649 | Штуцер | 2 |
| 39 | 4053594 | Хомут трубки | 3 |
| 40 | M111040 | Болт | 3 |
| 41 | A590910 | Пружинная шайба | 3 |
| 42 | 94-1302 | Адаптер S (10) | 1 |
| 43 | 4042030 | Адаптер | 1 |
| 43A | 495366 | Уплотнительное кольцо | 1 |
| 44 | 4154630 | Шланг | 1 |
| 45 | 94-1301 | Адаптер | 1 |
| 46 | 94-1601 | Переходник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
