Основные гидролинии — HITACHI UH123

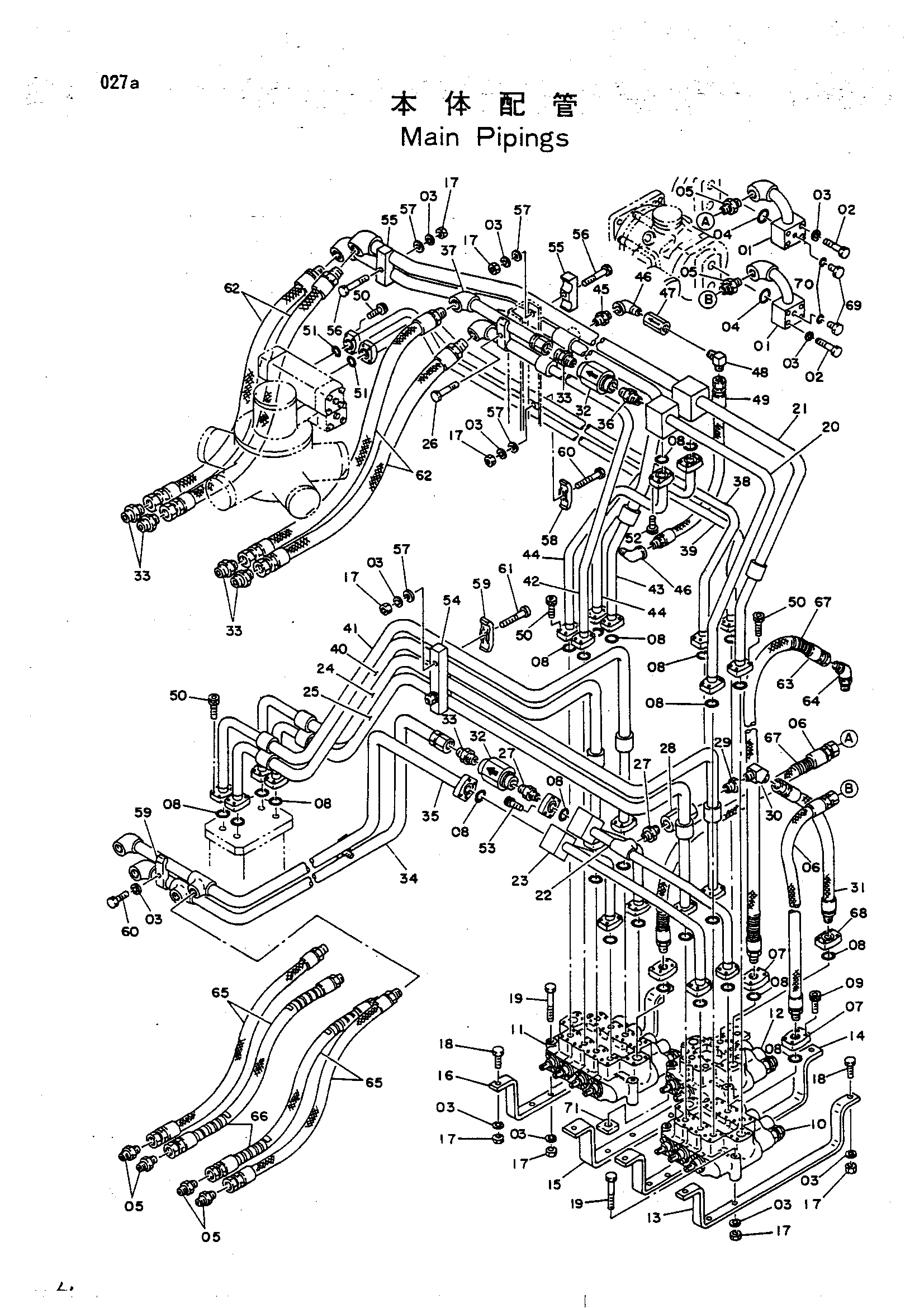

Заводская схема «Основные гидролинии» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8014130	Трубка	2
02	M211271	Болт H 12X71	8
03	A590912	Пружинная шайба	33
04	A811040	Уплотнительное кольцо	2
05	94-1304	Адаптер	6
06	4091067	Шланг	2
06	4107975	Шланг	2
07	4071900	Фланец	4
08	A811035	Уплотнительное кольцо	28
09	M341240	Болт с внутренним шестигранником	12
10	4090831	Гидрораспределитель	1
10	4115741 замена: 4166715	Гидрораспределитель	1
10	4115741 замена: 4166715	Гидрораспределитель	1
10	4166715 замена: 4115741	Гидрораспределитель	1
11	4090833	Гидрораспределитель	1
11	4115742	Гидрораспределитель	1
12	4090834	Гидрораспределитель	1
12	4115740	Гидрораспределитель	1
12	4115740	Гидрораспределитель	1
12	4166716	Гидрораспределитель	1
12	4166716	Гидрораспределитель	1
13	4091635	Опора	1
13	4115743	Опора	1
14	4091636	Опора	1
14	4115744	Опора	1
15	4091637	Опора	1
15	4115745	Опора	1
16	4091638	Опора	1
16	4115746	Опора	1
17	M501210	Гайка	23
18	M111240	Болт	8
19	M111201	Болт	9
19	M111202	Болт	9
20	8014660	Трубка	1
20	8026652	Трубка	1
21	7007432	Трубка	1
21	7012883	Трубка	1
22	8014656	Трубка	1
22	8026648	Трубка	1
23	8014655	Трубка	1
23	8026647	Трубка	1
24	7007429	Трубка	1
24	7012880	Трубка	1
25	7007428	Трубка	1
25	7012879	Трубка	1
26	M111280	Болт H	1
27	94-1904	Адаптер	2
28	4084665	Обратный клапан	1
29	94-1604	Переходник	1
30	94-1504	Е.лбов S	1
31	4084509	Шланг	1
32	9023409	Клапан замедленного возврата	2
33	94-1305	Адаптер	6
34	8014653	Трубка	1
35	8014654	Трубка	1
35	8026646	Трубка	1
36	94-1705	Адаптер	1
37	9709658	Трубка	1
38	8014652	Трубка	1
38	8026645	Трубка	1
39	8014651	Трубка	1
39	8026644	Трубка	1
40	7007430	Трубка	1
40	7012881	Трубка	1
41	7007431	Трубка	1
41	7012882	Трубка	1
42	8014658	Трубка	1
42	8026650	Трубка	1
43	8014657	Трубка	1
43	8026649	Трубка	1
44	8014659	Трубка	2
44	8026651	Трубка	1
45	94-1903	Адаптер S 3/4-1/2	1
46	94-0632	Угловой штуцер: S (100)	2
47	4075699	Обратный клапан	1
47	9034570	Обратный клапан	1
48	94-1403	Угловой штуцер: S	1
49	4055243	Шланг	1
50	M341032	Болт с внутренним шестигранником	92
50	M341036	Болт с внутренним шестигранником	92
51	A811030	Уплотнительное кольцо	2
52	M351036	Болт с внутренним шестигранником	8
53	M351240	Болт с внутренним шестигранником	8
54	4073071	Кронштейн	1
55	4091045	Хомут трубки	2
56	M111290	Болт	2
57	A590112	Шайба	6
58	4053596	Хомут трубки	1
59	4053599	Хомут трубки	5
60	M111271	Болт	3
61	M111200	Болт	2
62	4055338	Шланг	4
63	4055058	Шланг	1
64	4927459	Угловой штуцер	1
65	4088424	Шланг	4
66	4044420	Защитный кожух	2
67	4054448	Защитный кожух	2
67	4106008	Защита шланга	2
68	4062226	Фланец	1
69	4081278	Пробка	2
70	4506418	Уплотнительное кольцо	2
71	4115359	Проставка	3
71	4115359	Проставка	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
