Рукоять — HITACHI UH123

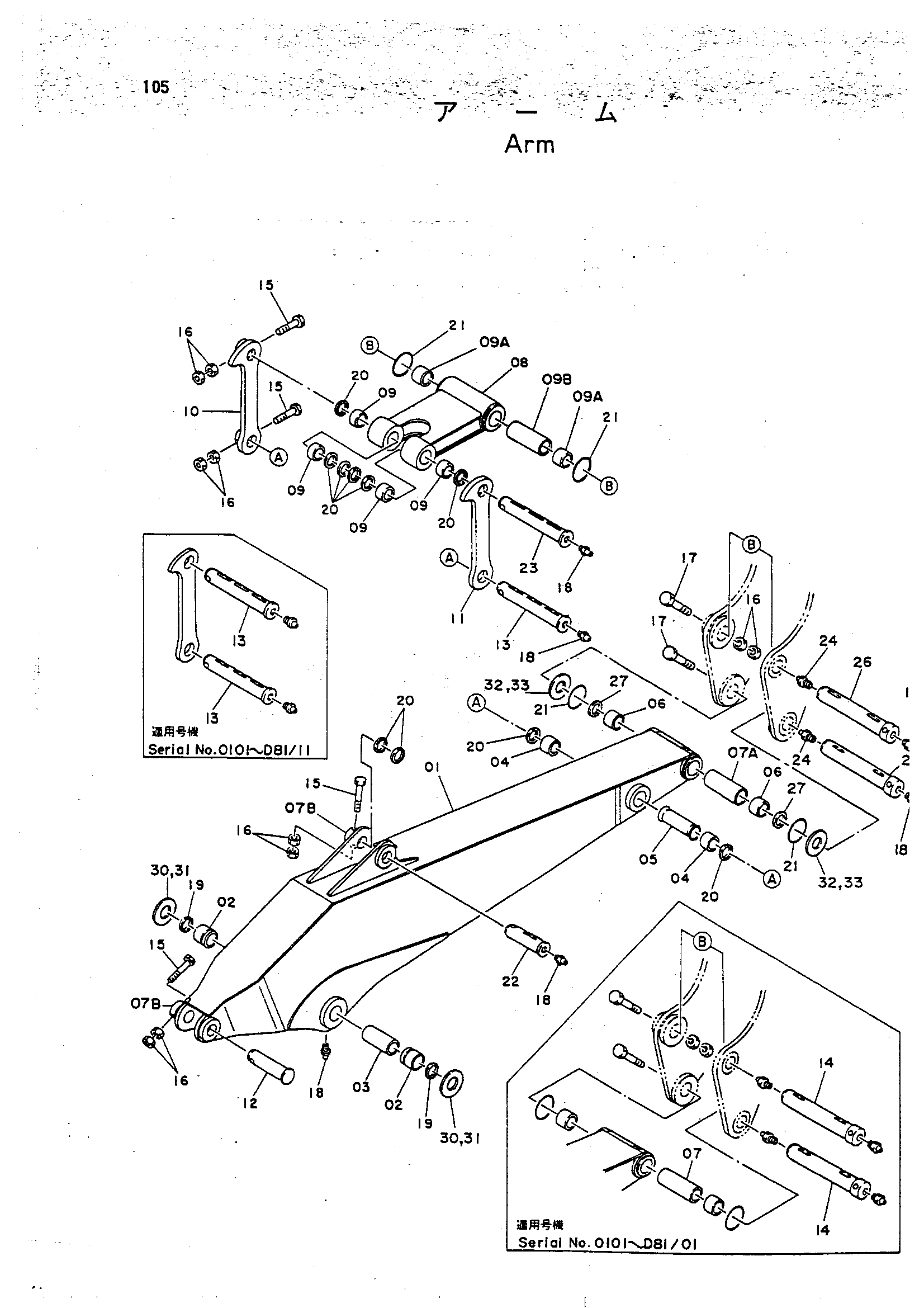

Заводская схема «Рукоять» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6002264	Рукоять	1
01-07B	9020379	Рукоять в сборе	1
02	4067984	Втулка	2
03	4067988	Проставка	1
04	4067985	Втулка	2
05	4067989	Проставка	1
06	4079119	Втулка	2
07	4079120	Проставка	1
07A	4114148	Проставка	1
07B	4067719	Ограничитель	2
08	7005141	Тяга A	1
08-09B	9020380	Тяга A в сборе	1
09	4067986	Втулка	4
09A	4079119	Втулка	2
09B	4079120	Проставка	1
10	8009792 замена: 8017245	Тяга B (левый)	1
10	8017245 замена: 8017245	Тяга B (левый)	1
11	3010523 замена: 3017617	Тяга B (правый)	1
11	3017617 замена: 3017617	Тяга B (правый)	1
12	3010551 замена: 3029082	Палец	1
12	3029082 замена: 3010551	Палец	1
13	3010553 замена: 3029084	Палец	1
13	3010553	Палец	2
13	3029084 замена: 3010553	Палец	1
14	3012559 замена: 3017488	Палец	2
14	3017488 замена: 3017488	Палец	2
14	3019618	Палец	2
15	4514571	Болт	4
16	M512016	Гайка H	12
17	M122004	Болт	2
18	J75481	Штуцер	7
19	4067901	Пылезащитное уплотнение	2
20	4067902	Пылезащитное уплотнение	10
21	4085037 замена: 4089028	Уплотнительное кольцо	4
21	4089028	Уплотнительное кольцо	4
22	3013234 замена: 3029087	Палец	1
22	3029087 замена: 3013234	Палец	1
23	3020071	Палец	1
24	J75481	Штуцер	2
25	3020304	Палец	1
26	3019618	Палец	1
27	4067901	Пылезащитное уплотнение	2
30	4101281	Регулировочная шайба1.2	2
31	4101280	Регулировочная шайба3.2	2
32	4124478	Регулировочная шайба1.2	2
33	4124477	Регулировочная шайба3.2	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
