Гидролинии рабочего оборудования (наклон думпинг) — HITACHI UH123

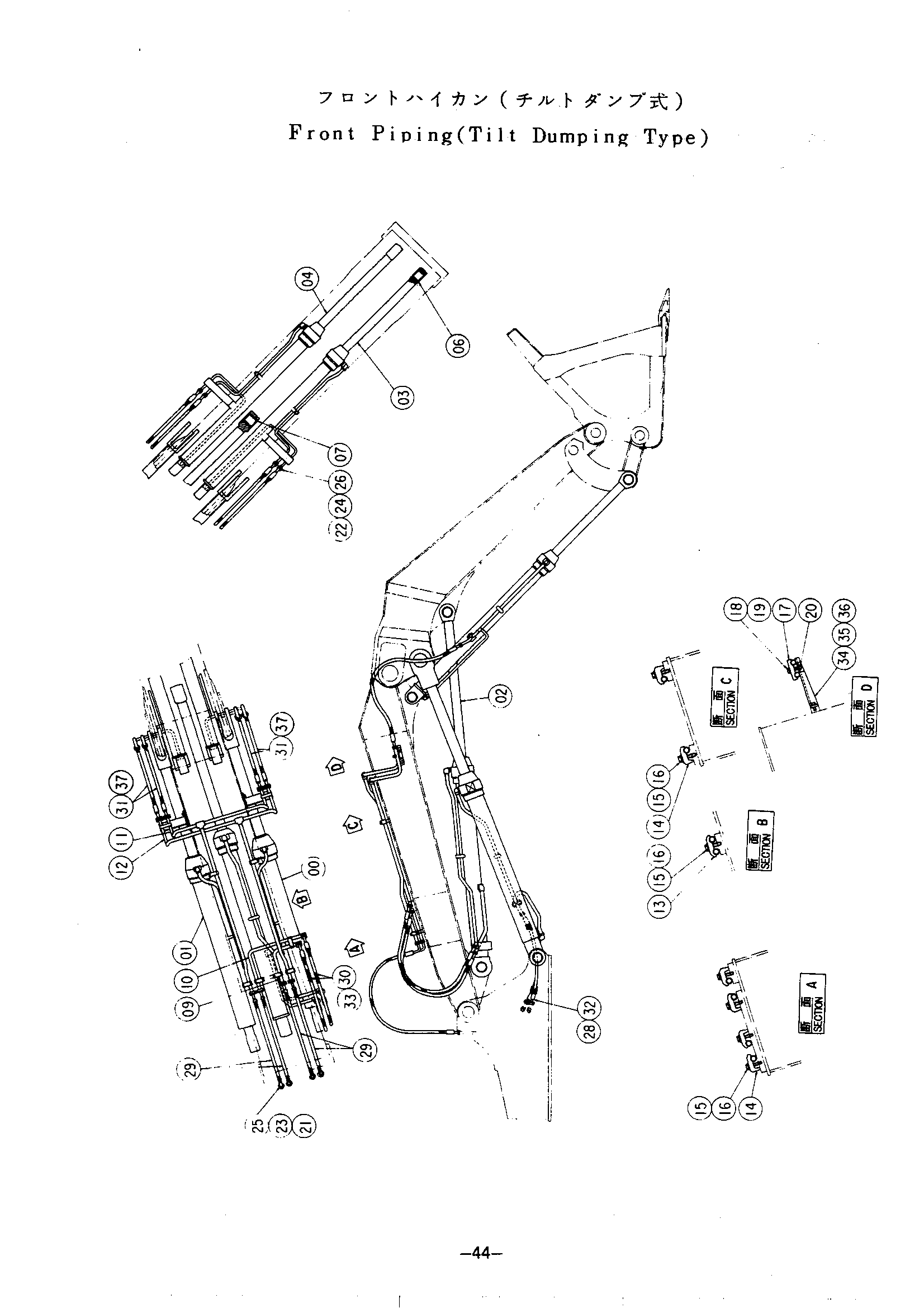

Заводская схема «Гидролинии рабочего оборудования (наклон думпинг)» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4188658 | Гидроцилиндр. подъём | 1 |
| 01 | 4188659 | Гидроцилиндр. подъём | 1 |
| 02 | 4188660 | Гидроцилиндр рукояти | 1 |
| 03 | 4188661 | Гидроцилиндр. наклон | 1 |
| 04 | 4188662 | Гидроцилиндр. наклон | 1 |
| 06 | 4067901 | Пылезащитное уплотнение | 8 |
| 07 | 4067902 | Пылезащитное уплотнение | 8 |
| 09 | 9724575 | Трубка | 1 |
| 10 | 9724576 | Трубка | 1 |
| 11 | 8034624 | Трубка | 1 |
| 12 | 8034625 | Трубка | 1 |
| 13 | 4148597 | Крамп трубка | 1 |
| 14 | 4148598 | Крамп трубка | 2 |
| 15 | J901670 | Болт | 7 |
| 16 | A590916 | Пружинная шайба | 7 |
| 17 | 4184927 | Хомут трубки | 2 |
| 18 | J901260 | Болт | 4 |
| 19 | A590912 | Пружинная шайба | 4 |
| 20 | J950016 | Гайка | 4 |
| 21 | 962453 | Разъёмный фланец | 40 |
| 22 | 986910 | Разъёмный фланец | 16 |
| 23 | 966993 | Уплотнительное кольцо | 20 |
| 24 | 971489 | Уплотнительное кольцо | 8 |
| 25 | M341032 | Болт с внутренним шестигранником | 80 |
| 26 | M341030 | Болт с внутренним шестигранником | 32 |
| 28 | 4154620 | Шланг | 4 |
| 28 | 4180395 | Шланг | 4 |
| 29 | 4154623 | Шланг | 4 |
| 30 | 4169524 | Шланг | 2 |
| 31 | 4184830 | Шланг | 4 |
| 32 | 4055141 | Защитный кожух | 4 |
| 33 | 4044420 | Защитный кожух | 2 |
| 34 | 9725593 | Кронштейн | 2 |
| 35 | J901230 | Болт | 4 |
| 36 | A590912 | Пружинная шайба | 4 |
| 37 | 4044420 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
