Рычаг управления (4-рычаг тип) — HITACHI UH123

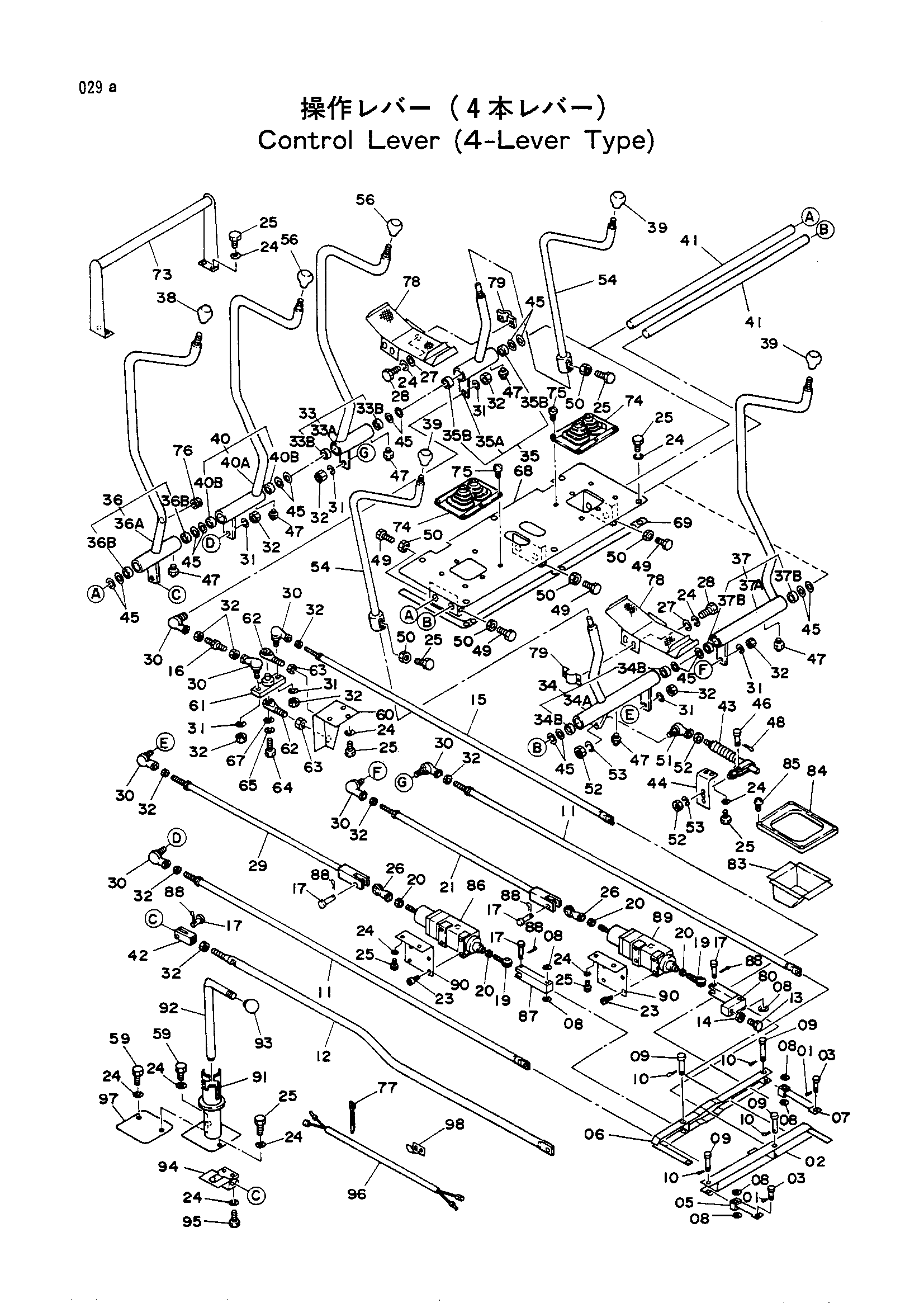

Заводская схема «Рычаг управления (4-рычаг тип)» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	A763018	Шплинт	9
02	8033564	Тяга	1
03	4131437	Палец	9
05	9714638	Тяга	1
06	8026937 замена: 8034257	Тяга	1
06	8034257 замена: 8034257	Тяга	1
07	9714639	Тяга	1
08	A590116	Плоская шайба	7
09	4071791	Палец	4
10	A764025	Шплинт	4
11	9718896	Шток	2
12	4148455	Шток	1
13	4153700	Болт	1
14	M581210	Гайка винг	1
15	9718556	Шток	1
16	4148456	Болт	1
17	A741232	Палец 12X31.5	5
19	4505510	Концевой шток	2
20	J950012	Гайка	4
21	9720055	Шток	1
23	M341020	Болт с внутренним шестигранником	8
24	A590910	Пружинная шайба	28
25	J901025	Болт	22
26	4064578	Шарнир	2
27	A590110	Плоская шайба	4
28	J901025	Болт	4
28	J901030	Болт	4
29	9718555	Шток	1
30	4056020	Шарнир	7
31	A590912	Пружинная шайба	7
32	M501210	Гайка	15
33	9050856	Рычаг (с подшипник.)	1
33A	7013203	Рычаг (4 рычаг тип)	1
33B	4063692	Игольчатый подшипник	2
34	9050852	Рычаг (с подшипник.)	1
34A	8027261	Рычаг (4 рычаг тип)	1
34B	4063692	Игольчатый подшипник	2
35	9050853	Рычаг (с подшипник.)	1
35A	8027262	Рычаг (4 рычаг тип)	1
35B	4063692	Игольчатый подшипник	2
36	9050854	Рычаг (с подшипник.)	1
36A	7013201	Рычаг (4 рычаг тип)	1
36B	4063692	Игольчатый подшипник	2
37	9054438	Рычаг (с подшипник.)	1
37A	7014121	Рычаг (4 рычаг тип)	1
37B	4063692	Игольчатый подшипник	2
38	4117703	Рукоятка (звуковой сигнал SW)	1
39	4117704	Рукоятка	3
40	9050855	Рычаг (с подшипник.)	1
40A	7013202	Рычаг (4)	1
40B	4063692	Игольчатый подшипник	2
41	4068292	Палец	2
42	M981248	Концевой шток	1
43	4130805	Амортизатор	1
44	4133649	Кронштейн	1
45	4081592	Регулировочная шайба0.4	36
46	4044928	Палец головка	1
47	J75481	Штуцер	6
48	A763020	Палец разрезной 3X20	1
49	J901032	Болт	6
50	J950010	Гайка	8
51	4056018	Шарнир	1
52	M500807	Гайка	3
53	A590908	Пружинная шайба	2
54	8027260	Рычаг	2
56	4117705	Рукоятка	2
59	J901020	Болт	2
60	9718560	Кронштейн	1
61	9710583	Рычаг	1
62	4041959	Концевой шток	2
63	M501411	Гайка	2
64	M111236	Болт	1
65	A590912	Пружинная шайба	1
67	A590112	Плоская шайба	1
68	8027226	Кронштейн	1
69	4167214	Резиновая прокладка	2
73	9719519	Подставка для ног	1
74	8015955	Защитный чехол	2
75	M430610	Винт	12
76	487081	Резиновая втулка	1
77	4055312	Зажим 250	2
78	8027264	Педаль	2
79	4148457	Опора	2
80	9723651	Тяга	1
83	8027289	Короб	1
84	3026035	Рама	1
85	4129422	Винт	4
86	4131406	Клапан вспомогательный	1
87	4131407	Концевой вилка	1
88	A764020	Палец разрезной 40X20	5
89	4163294	Клапан вспомогательный	1
90	4131408	Кронштейн	2
91	8027265	Стойка	1
92	9718561	Шток	1
93	4143169	Рукоятка	1
94	9718559	Рычаг	1
95	J901040	Болт	2
96	4152476	Провод электрический	1
97	4153767	Пластина	1
98	4050373	Зажим	1
