Гидролинии рабочего оборудования — HITACHI UH123

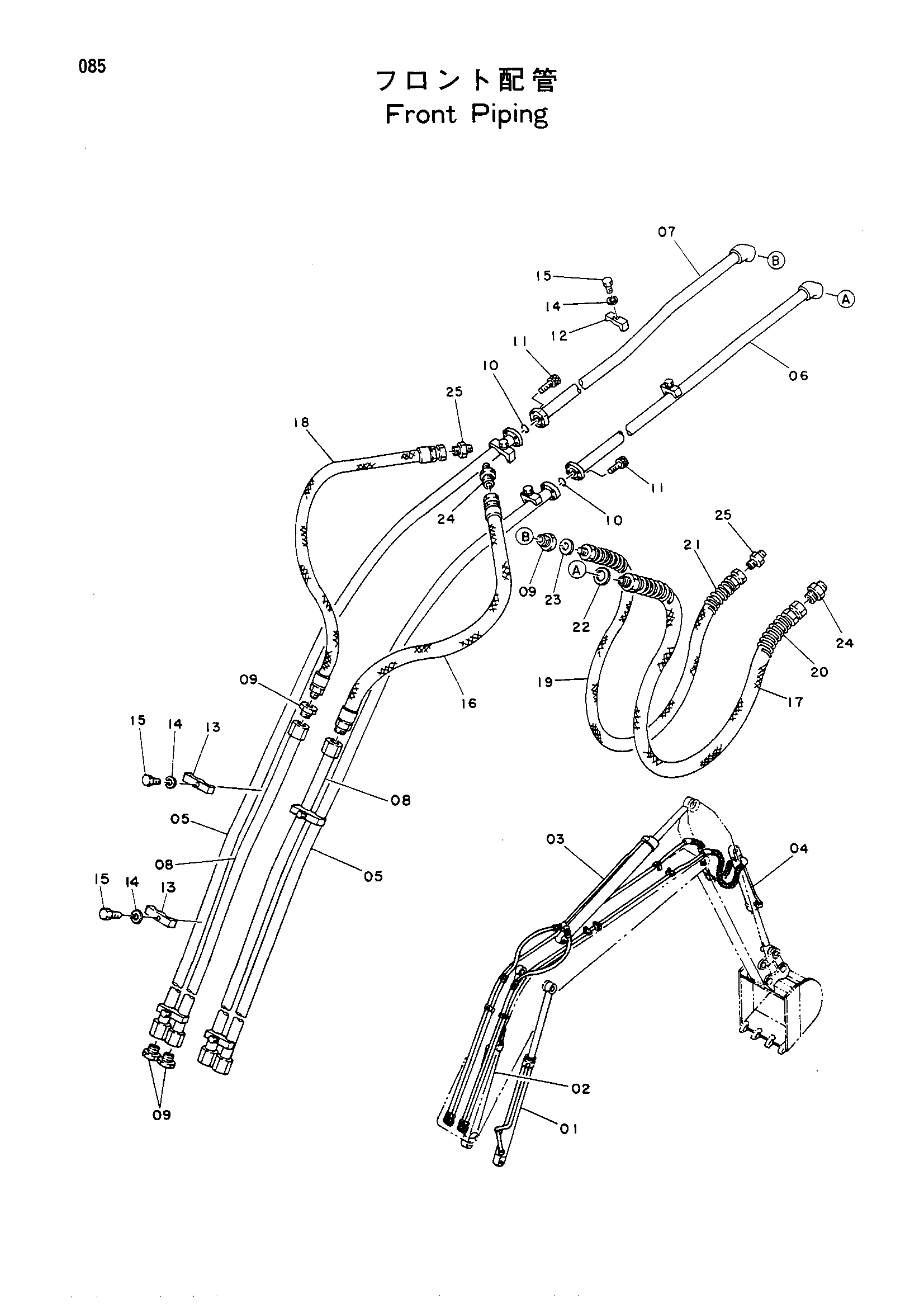

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3020972 | Гидроцилиндр стрелы (правый) | 1 |
| 02 | 3020973 | Гидроцилиндр стрелы (левый) | 1 |
| 03 | 3019398 | Гидроцилиндр рукояти | 1 |
| 04 | 3010530 | Гидроцилиндр ковша | 1 |
| 05 | 8024466 | Трубка | 2 |
| 06 | 8019315 | Трубка | 1 |
| 07 | 8019124 | Трубка | 1 |
| 08 | 8024468 | Трубка | 2 |
| 09 | 94-1604 | Переходник | 4 |
| 10 | A811035 | Уплотнительное кольцо | 2 |
| 11 | M351240 | Болт с внутренним шестигранником | 8 |
| 12 | 4112368 | Хомут трубки | 4 |
| 13 | 4112333 | Хомут трубки | 6 |
| 14 | A590916 | Пружинная шайба | 10 |
| 15 | M111671 | Болт | 10 |
| 16 | 4071193 | Шланг | 1 |
| 17 | 4054383 | Шланг | 1 |
| 18 | 4053153 | Шланг | 1 |
| 19 | 4055256 | Шланг | 1 |
| 20 | 4055142 | Защитный кожух | 1 |
| 21 | 4055191 | Защитный кожух | 1 |
| 22 | 4073052 | Шайба | 1 |
| 23 | 4061743 | Шайба | 1 |
| 24 | 94-1305 | Адаптер | 2 |
| 25 | 94-1304 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
