Стрела — HITACHI UH123

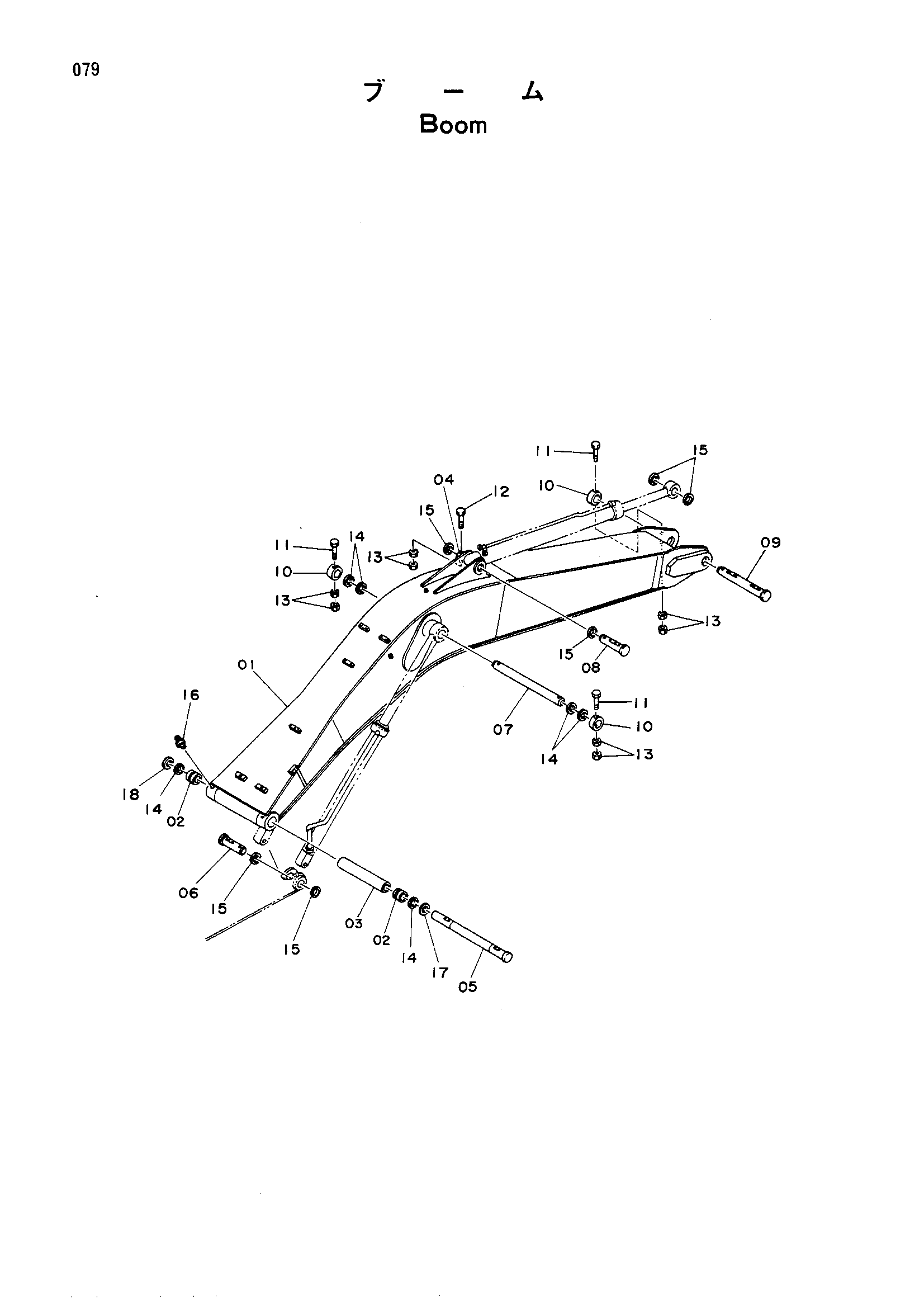

Заводская схема «Стрела» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000517 | Стрела | 1 |
| 01-04 | 9020375 | Стрела в сборе | 1 |
| 02 | 4131651 замена: 4151842 | Втулка | 2 |
| 02 | 4151842 замена: 4131651 | Втулка | 2 |
| 03 | 4067987 | Проставка | 1 |
| 04 | 4111655 | Ограничитель | 1 |
| 05 | 3023708 замена: 3029079 | Палец | 1 |
| 05 | 3029079 замена: 3023708 | Палец | 1 |
| 06 | 3010549 замена: 3029080 | Палец | 2 |
| 06 | 3029080 замена: 3010549 | Палец | 2 |
| 07 | 3010550 | Палец | 1 |
| 08 | 3010551 замена: 3029082 | Палец | 1 |
| 08 | 3029082 замена: 3010551 | Палец | 1 |
| 09 | 3010552 замена: 3029083 | Палец | 1 |
| 09 | 3029083 замена: 3010552 | Палец | 1 |
| 10 | 4067720 | Ограничитель | 3 |
| 11 | M122004 | Болт | 3 |
| 12 | 4514571 | Болт | 1 |
| 13 | M512016 | Гайка | 8 |
| 14 | 4067901 | Пылезащитное уплотнение | 6 |
| 15 | 4067902 | Пылезащитное уплотнение | 8 |
| 16 | J75481 | Штуцер | 2 |
| 17 | 4101280 | Регулировочная шайба | 2 |
| 18 | 4101281 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
