Крышка — HITACHI UH123

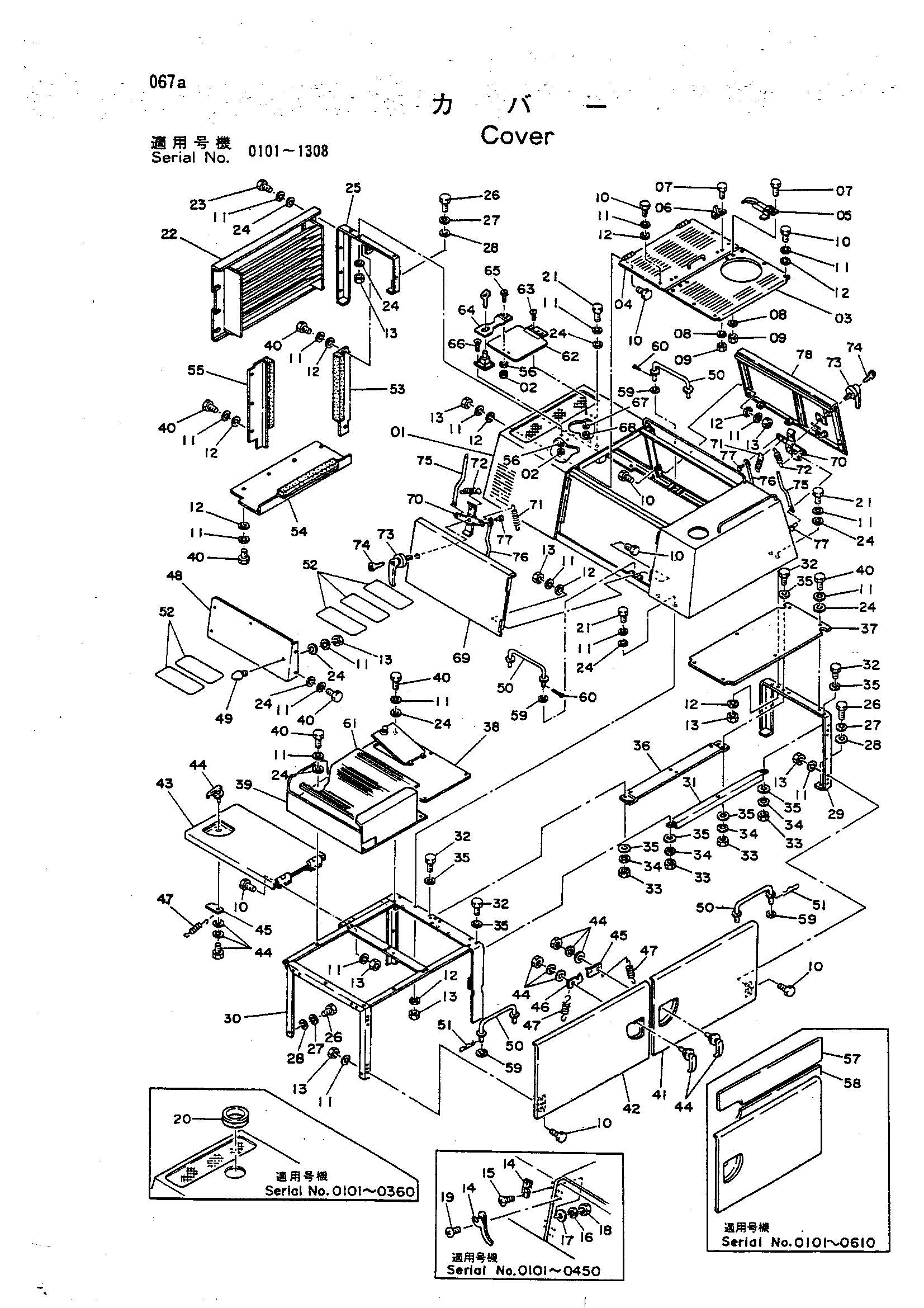

Заводская схема «Крышка» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4091914	Крышка	1
02	M500403	Гайка M4	6
03	8011374	Крышка	1
04	8011375	Крышка	1
05	322831	Защёлка	2
06	485008	Анкхор	2
07	M200814	Болт	8
08	A590908	Пружинная шайба	8
09	A500807	Гайка	8
10	M111025	Болт	35
10	M111025	Болт	37
11	A590910	Пружинная шайба	93
11	A590910	Пружинная шайба	95
12	A590110	Шайба	2
12	A590110	Шайба	4
13	M501008	Гайка	43
14	4076459	Рукоятка	4
15	M470420	Седло винта	8
16	A590904	Пружинная шайба	8
17	A590104	Шайба	8
18	M500403	Гайка M4	8
19	M470413	Седло винта	16
20	4075565	Резиновая втулка	1
21	M111032	Болт	13
22	7006413	Воздуховод	1
23	M111020	Болт	8
24	J217083	Шайба W3/8	78
25	8012414	Опора	1
26	M111632	Болт	8
27	A590916	Пружинная шайба	8
28	A590116	Шайба	8
29	8012440	Опора	1
30	6002842	Опора	1
31	9708267	Опора	1
32	M111232	Болт	6
33	M501210	Гайка	6
34	A590912	Пружинная шайба	6
35	A590112	Шайба	12
36	4081622	Опора	1
37	3013124	Крышка	1
38	8017503	Крышка	1
39	7008879	Крышка	1
40	M111016	Болт	36
41	7006434	Крышка	1
41	7009886	Крышка	1
42	7006433	Крышка	1
43	7006435	Крышка	1
44	4087910	Рукоятка	3
45	4054729	Стопорная пластина	2
46	4054728	Стопорная пластина	1
47	4501982	Пружина	3
48	3013091	Крышка	1
49	487195	Ограничитель	1
50	9707254	Стойка	2
50	9707254	Стойка	4
51	4022699	Стопорный палец	2
51	A764028 замена: 4022699	Шплинт	2
52	4073519	Лента	5
53	9708266	Пластина	1
54	8012439	Пластина	1
55	9708265	Пластина	1
56	A590904	Пружинная шайба	6
57	4092963	Резиновая прокладка	1
58	4092964	Резиновая прокладка	1
59	A590112	Шайба	4
60	A762028	Шплинт	2
61	4105245	Сиденье	1
62	9711554	Крышка	1
63	M470513	Винт	3
64	4103331	Шпонка	1
65	M470410	Винт	2
66	M470413	Седло винта	4
67	A590905	Пружинная шайба	3
68	M500504	Гайка	3
69	4146411	Крышка	1
70	4106211	Контрол-кентер	1
71	4106213	Пружина	1
72	4106212	Пружина	1
73	4077912	Рукоятка	1
74	971306	Шпонка (600#)	1
75	4107231	Шток	1
76	4107232	Шток	1
77	4106210	Заклёпка	4
78	4146410	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
