Ходовой трансмиссия — HITACHI UH123

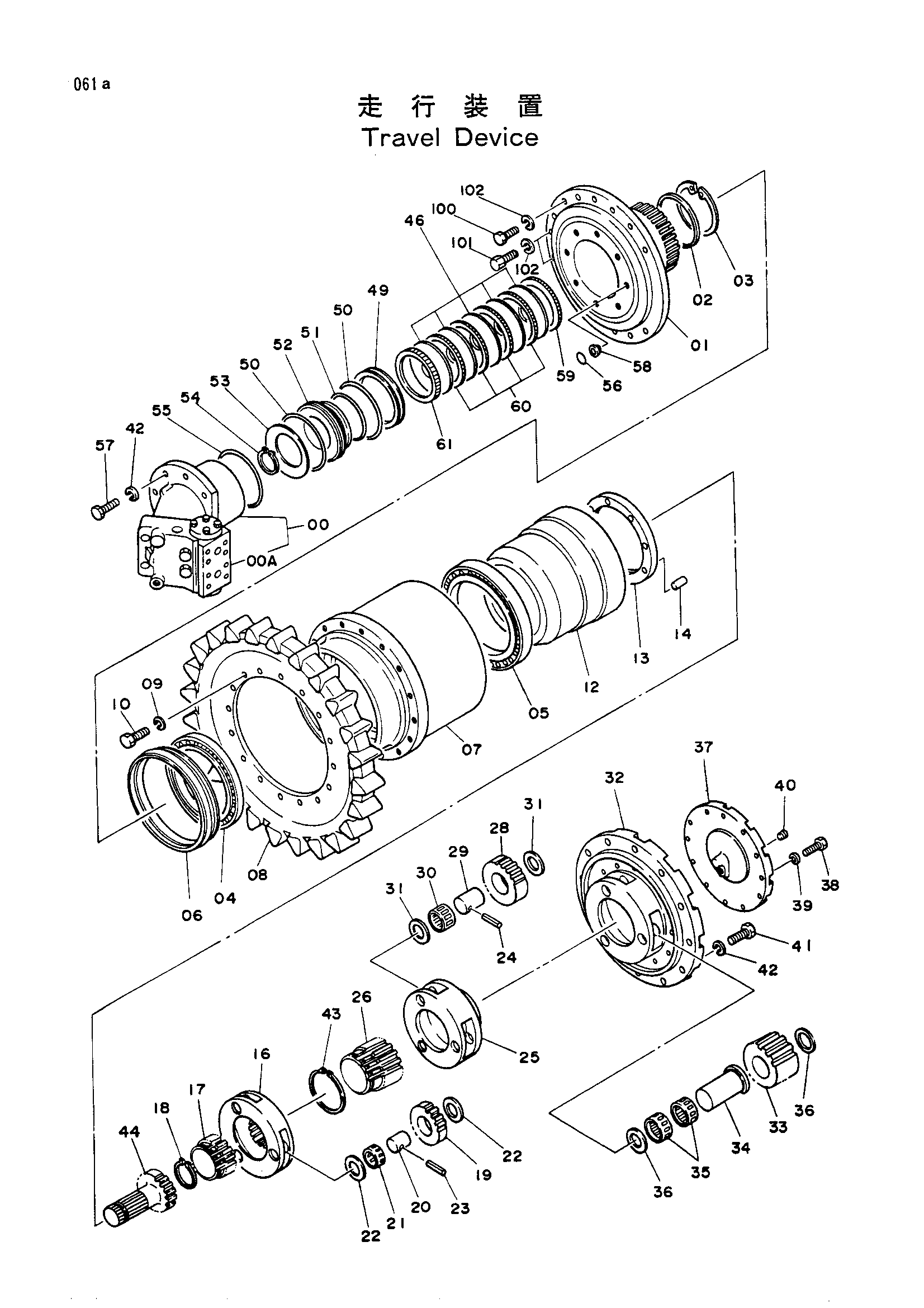

Заводская схема «Ходовой трансмиссия» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-61 | 9062852 | Бортовой редуктор в сборе | 2 |
| 00 | 9058745 | Гидромотор | 1 |
| 00A | 9058746 | Клапан бракеунит | 1 |
| 01 | 1006717 | Корпус | 1 |
| 02 | 4115811 | Проставка | 1 |
| 03 | 4094325 | Стопорное кольцо | 1 |
| 04 | 4138578 | Подшипник. каток | 1 |
| 05 | 4138577 | Подшипник. каток | 1 |
| 06 | 4138544 | Комплект уплотнений | 1 |
| 07 | 1006759 | Барабан | 1 |
| 08 | 1006761 | Звёздочка | 1 |
| 09 | A590920 | Пружинная шайба | 16 |
| 10 | J932055 | Болт | 16 |
| 12 | 1006714 | Коронная шестерня | 1 |
| 13 | 3025266 | Гайка | 1 |
| 14 | 4138498 | Установочный штифт | 1 |
| 16 | 2016772 | Водило | 1 |
| 17 | 3025270 | Солнечная шестерня | 1 |
| 18 | 991351 | Стопорное кольцо | 1 |
| 19 | 3025268 | Планетарная шестерня | 3 |
| 20 | 4135192 | Палец | 3 |
| 21 | 4135194 | Игольчатый подшипник | 3 |
| 22 | 4135227 | Упорная пластина | 6 |
| 23 | 4082632 | Пружинный штифт | 3 |
| 24 | 4144525 | Пружинный штифт | 3 |
| 25 | 1006762 | Водило | 1 |
| 26 | 3025271 | Солнечная шестерня | 1 |
| 28 | 3025269 | Планетарная шестерня | 3 |
| 29 | 4144558 | Палец | 3 |
| 30 | 4126657 | Игольчатый подшипник | 3 |
| 31 | 4113761 | Упорная пластина | 6 |
| 32 | 1006758 | Водило | 1 |
| 33 | 3025267 | Планетарная шестерня | 3 |
| 34 | 4138497 | Палец | 3 |
| 35 | 4096554 | Игольчатый подшипник | 6 |
| 36 | 4138499 | Упорная пластина | 6 |
| 37 | 2016767 | Крышка | 1 |
| 38 | M211228 | Болт H 12X28 | 12 |
| 39 | 4065034 | Уплотнительная шайба | 12 |
| 40 | 94-2015 | Пробка | 1 |
| 41 | J931645 | Болт | 16 |
| 42 | A590916 | Пружинная шайба | 23 |
| 43 | 942480 | Стопорное кольцо | 1 |
| 44 | 2016771 | Вал пропел | 1 |
| 46 | 3022524 | Пластина фрикционный | 5 |
| 49 | 4115810 | Проставка | 1 |
| 50 | 4117029 | Д-ринг | 2 |
| 51 | 4117030 | Д-ринг | 1 |
| 52 | 3022888 | Поршень | 1 |
| 53 | 3020853 | Пружина диск | 1 |
| 54 | 960323 | Стопорное кольцо | 1 |
| 55 | 4115735 | Уплотнительное кольцо | 1 |
| 56 | 4506320 | Уплотнительное кольцо 1B-P10 | 1 |
| 57 | J931650 | Болт | 7 |
| 58 | 4135291 | Проставка | 1 |
| 59 | 3030241 | Пластина | 1 |
| 60 | 3030239 | Пластина | 4 |
| 61 | 3030240 | Пластина | 1 |
| 100 | J932080 | Болт | 30 |
| 101 | 4175219 | Болт (крышка) | 4 |
| 102 | A590920 | Пружинная шайба | 34 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
