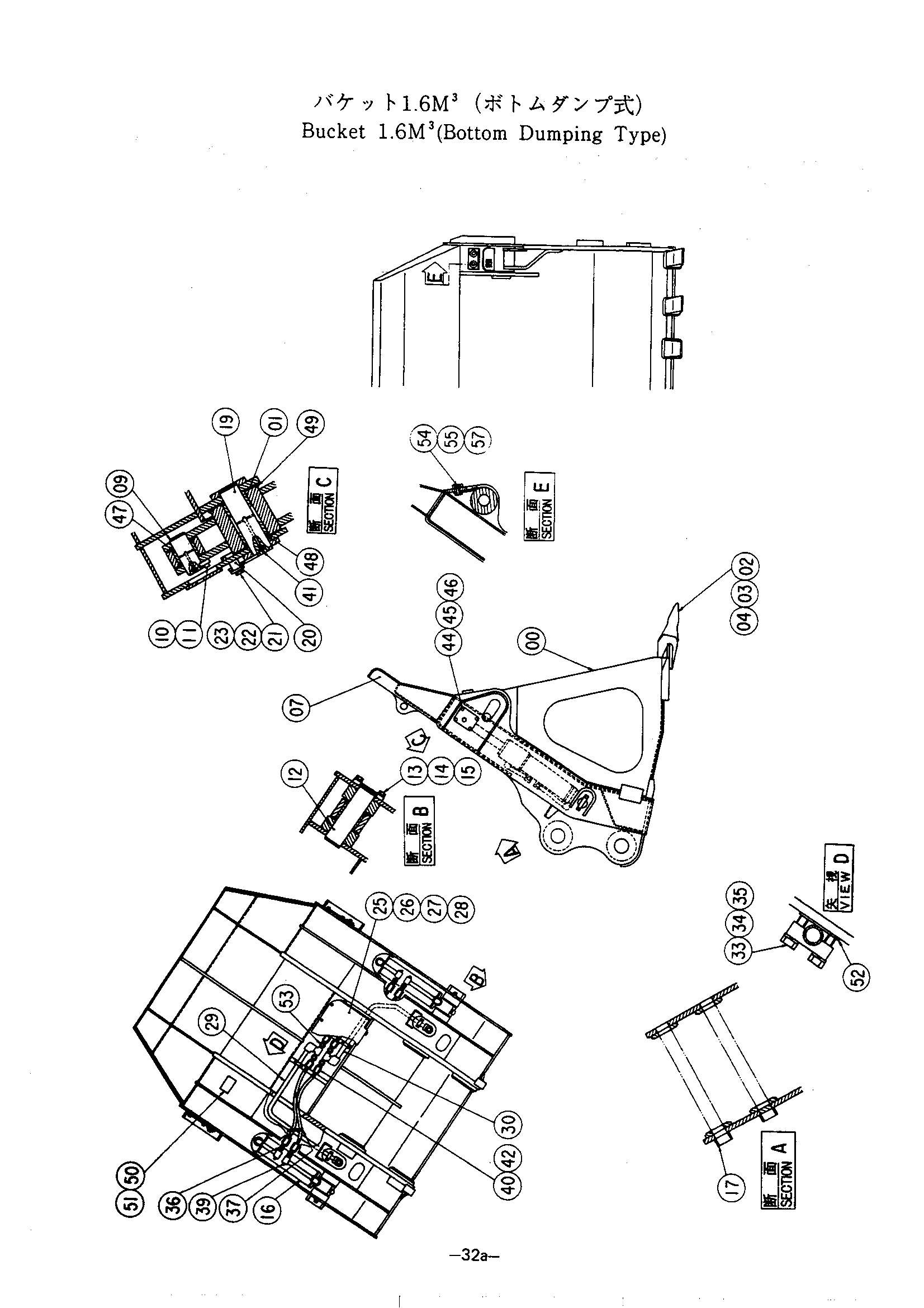

Ковш (1.6)(нижний думпинг) — HITACHI UH123

Заводская схема «Ковш (1.6)(нижний думпинг)» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6008474	Ковш передний	1
00-57	9073214	Ковш в сборе	1
01	4070785	Втулка	4
02	4070776	Коронка зуба	6
03	968489	Стопорный палец	6
04	968490	Резиновый фиксатор	6
07	6008475	Ковш задний	1
09	4070788	Палец	2
10	4063340	Стопорная пластина	2
11	M351628	Болт с внутренним шестигранником	4
12	4070790	Палец	2
13	4070789	Пластина	2
14	M111228	Болт	4
15	A590912	Пружинная шайба	4
16	3024187	Гидроцилиндр. разгрузка	2
17	4067720	Ограничитель	2
19	9706436	Палец	2
20	4070784	Ограничитель	2
21	4070777	Пластина	2
22	M111632	Болт	2
23	A590916	Пружинная шайба	2
25	8019708	Крышка	1
26	M111028	Болт	12
27	A590910	Пружинная шайба	12
28	A590110	Шайба	12
29	8038466	Трубка	1
30	8038465	Трубка	1
33	4070778	Хомут	4
34	M111256	Болт	8
35	A590912	Пружинная шайба	8
36	94-1303	Адаптер	4
37	4055311	Зажим	2
39	94-2024	Пробка	4
40	4053608	Защитный кожух	4
41	J75481	Штуцер	4
42	4112617	Шланг	4
44	4070774	Пластина	2
45	M111225	Болт	8
46	A590912	Пружинная шайба	8
47	4071198	Пылезащитное уплотнение	8
48	4071199	Пылезащитное уплотнение	2
49	4085292	Уплотнительное кольцо	2
50	4058497	Информационная табличка	1
51	M492564	Приводной винт	4
52	4092594	Пластина	2
53	4089893	Адаптер	4
54	9715022	Крышка	2
55	M111645	Болт	4
57	A590916	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
