Гидромотор поворота — HITACHI UH123

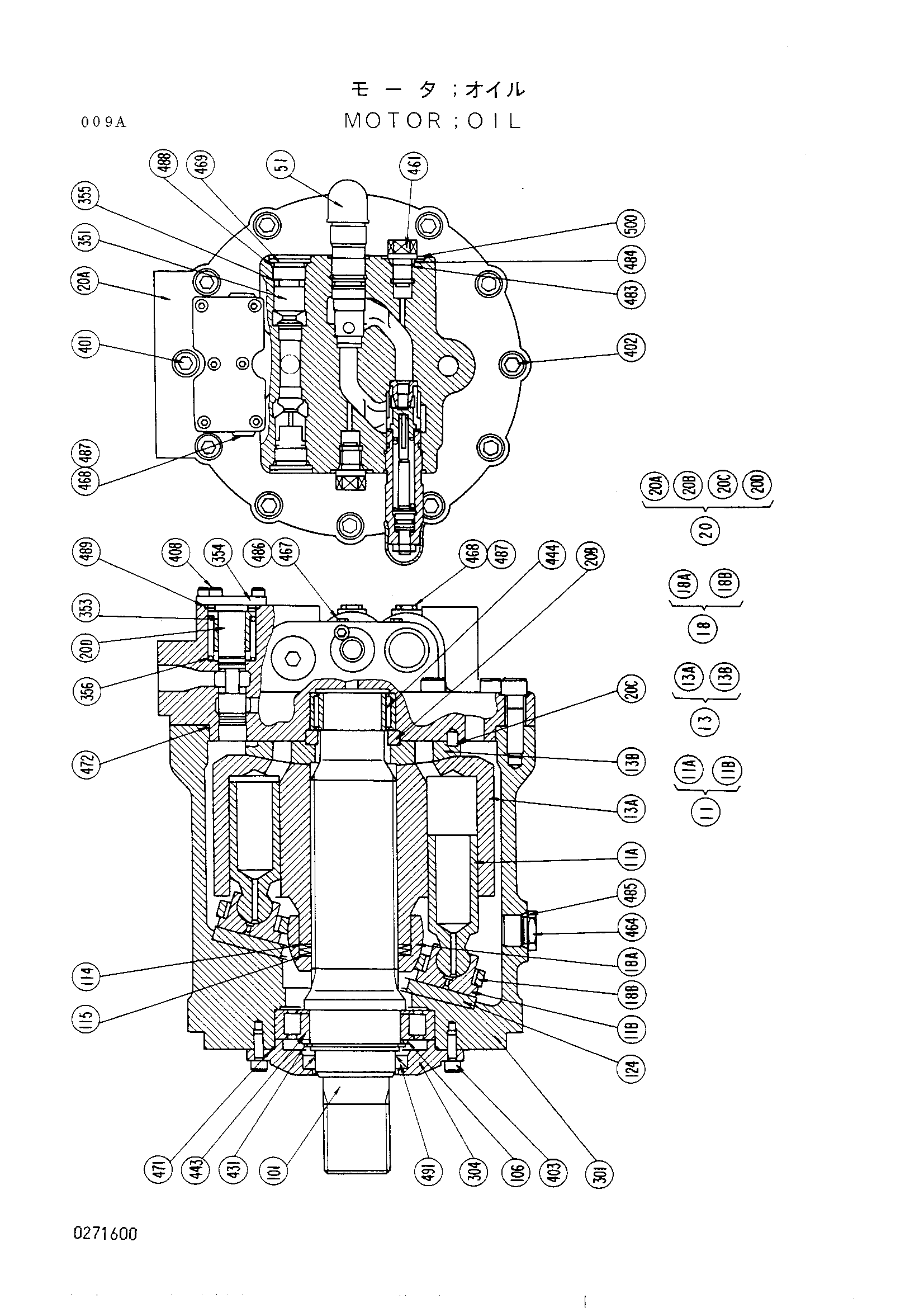

Заводская схема «Гидромотор поворота» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4170632	Гидромотор	1
11	0222801	Поршень в сборе	9
13	0236002	Гидроцилиндр.в сборе	1
18	0222803	Фиксатор в сборе	1
20	0236003	Корпус в сборе	1
51	0217129	Предохранительный клапан	2
101	0236004	Вал привод	1
106	0222808	Проставка	1
114	0222809	Пружина	4
115	0222810	Регулировочная шайба	1
124	0222811	Пластина	1
301	0236005	Корпус	1
304	0222813	Крышка передний	1
351	0236006	Плунжер	2
353	0236007	Седло пружины	2
354	0236008	Крышка	1
355	0236009	Пружина	2
356	0236010	Пружина	2
401	M341600	Болт с внутренним шестигранником	3
402	M341656 замена: 0222815	Болт с внутренним шестигранником	9
403	M341025 замена: 0131109	Болт с внутренним шестигранником	6
408	0130519	Болт с внутренним шестигранником	6
431	991351	Стопорное кольцо	1
443	0236011	Подшипник. каток	1
444	0236012	Игольчатый подшипник	1
461	0236013	Пробка	2
464	0175233	Пробка	2
467	4515019 замена: 0100091	Пробка	5
468	0236014	Пробка	3
469	0236015	Пробка	2
471	0236016	Уплотнительное кольцо	1
472	0222820	Уплотнительное кольцо	1
483	4027959 замена: 0122903	Опорное кольцо	2
484	4506420	Уплотнительное кольцо 1B-P20	2
485	4506424	Уплотнительное кольцо	2
486	4154233	Уплотнительное кольцо	5
487	957366	Уплотнительное кольцо	3
488	4506428	Уплотнительное кольцо	2
489	A811045	Уплотнительное кольцо G45	2
491	0229817	Масляное уплотнение	1
500	0236018	Кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
