Управление короб — HITACHI UH123

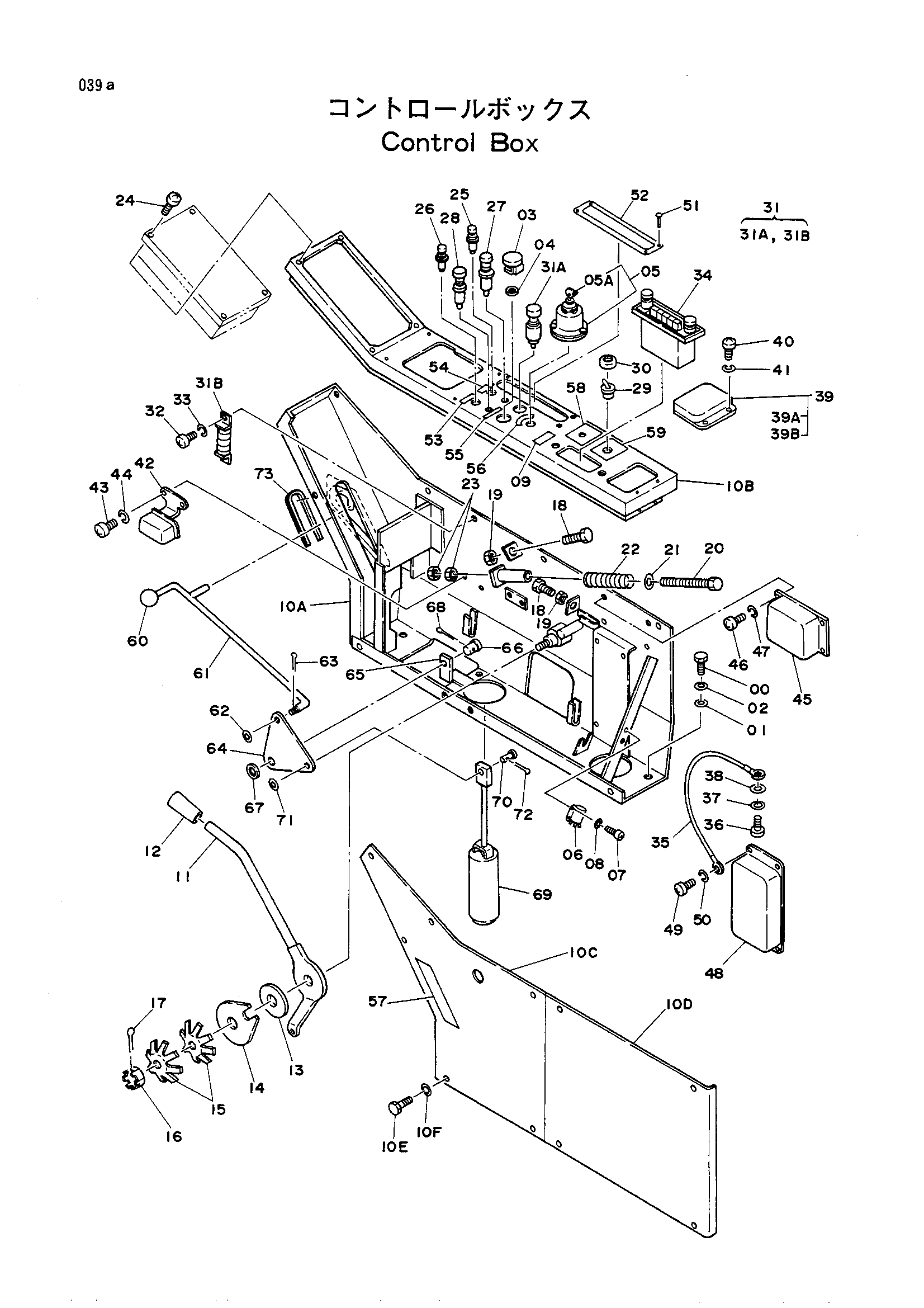

Заводская схема «Управление короб» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J901025 | Болт | 6 |
| 01 | A590110 | Шайба | 6 |
| 02 | A590910 | Пружинная шайба | 6 |
| 03 | 4086954 | Сигнал отопитель | 1 |
| 04 | 4145211 | Шайба | 1 |
| 05 | 4112456 | Замок зажигания | 1 |
| 05A | 4112457 | Шпонка | 1 |
| 06 | 4038459 | Реле хоур измеритель | 1 |
| 07 | M430510 | Винт | 2 |
| 08 | A590905 | Пружинная шайба | 2 |
| 09 | 4160150 | Информационная табличка | 1 |
| 10A | 6006945 | Стойка | 1 |
| 10A-F | 9063172 | Измеритель боад | 1 |
| 10B | 6007362 | Панель | 1 |
| 10C | 3030326 | Крышка | 1 |
| 10D | 3030327 | Крышка | 1 |
| 10E | M200610 | Болт | 14 |
| 10F | 4144838 | Шайба | 14 |
| 11 | 8026617 | Рычаг | 1 |
| 12 | 4122424 | Рукоятка | 1 |
| 13 | 428770 | Диск | 1 |
| 14 | 4053155 | Пластина (2) | 1 |
| 15 | 4502974 | Пружина флусх | 2 |
| 16 | M631619 | Корончатая гайка | 1 |
| 17 | A764032 | Шплинт | 1 |
| 18 | M261056 | Болт | 2 |
| 19 | M581008 | Гайка | 2 |
| 20 | M261004 | Болт | 1 |
| 21 | 4166599 | Держатель пружина | 1 |
| 22 | 4167535 | Пружина | 1 |
| 23 | M581008 | Гайка | 2 |
| 24 | 4129422 | Винт | 4 |
| 25 | 4129271 | Выключатель пусхбут | 1 |
| 26 | 4143860 | Выключатель пусхбут | 1 |
| 27 | 4110106 | Выключатель | 1 |
| 28 | 4009556 | Выключатель | 1 |
| 29 | 4175809 | Свиткх-тумблер | 1 |
| 30 | 4042098 | Колпачок | 1 |
| 31 | 4115360 | Лигхтер | 1 |
| 31A | 4115361 | Лигхтер | 1 |
| 31B | 4115362 | Резистор | 1 |
| 32 | M430308 | Винт | 2 |
| 33 | A590903 | Пружинная шайба | 2 |
| 34 | 4043976 | Радио | 1 |
| 35 | 4146992 | Провод электрический | 1 |
| 36 | M430510 | Винт | 1 |
| 37 | A590905 | Пружинная шайба | 1 |
| 38 | A590105 | Шайба | 1 |
| 39 | 4123095 | Короб предохранитель | 1 |
| 39A | 4127781 | Предохранитель 15A | 7 |
| 39B | 4127780 | Предохранитель 30A | 1 |
| 40 | J850616 | Винт | 2 |
| 41 | J250006 | Плоская шайба | 2 |
| 42 | 4505392 | Реле | 1 |
| 43 | M430610 | Винт | 2 |
| 44 | A590906 | Пружинная шайба | 2 |
| 45 | 9062123 | Блок управление | 1 |
| 46 | M430610 | Винт | 4 |
| 47 | A590906 | Пружинная шайба | 4 |
| 48 | 4129244 | Блок управление | 1 |
| 49 | M430610 | Винт | 4 |
| 50 | A590906 | Пружинная шайба | 4 |
| 51 | 4177660 | Зажим | 4 |
| 52 | 3033268 | Информационная табличка | 1 |
| 53 | 4144924 | Информационная табличка (обратный) | 1 |
| 54 | 4144923 | Информационная табличка (буззер остановка) | 1 |
| 55 | 4146720 | Информационная табличка (отопитель сигнал) | 1 |
| 56 | 4146721 | Информационная табличка (стартер выключатель) | 1 |
| 57 | 4174377 | Информационная табличка (поворот блокировка) | 1 |
| 58 | 4121153 | Информационная табличка (отопитель) | 1 |
| 59 | 4175810 | Информационная табличка (автоматический холостой ход) | 1 |
| 60 | 4143169 | Рукоятка | 1 |
| 61 | 9722916 | Рычаг | 1 |
| 62 | A590112 | Шайба | 1 |
| 63 | 4022699 | Стопорный палец | 1 |
| 64 | 9722914 | Тяга | 1 |
| 65 | 4173704 | Кронштейн | 1 |
| 66 | A741640 | Палец | 1 |
| 67 | A590116 | Шайба | 1 |
| 68 | 4022701 | Стопорный палец | 1 |
| 69 | 9722915 | Блокировка поворот | 1 |
| 70 | A740616 | Палец | 1 |
| 71 | A590106 | Плоская шайба | 1 |
| 72 | 4022696 | Стопорный палец | 1 |
| 73 | 4182782 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
